Elektrischen Gurtwickler einbauen – Schritt für Schritt

Lass den Rollladen komplett herunter, sodass alle Lamellen dicht sind. Schraube die Verblendung des alten Gurtwicklers ab und nimm den Gurtwickler aus der Wandöffnung heraus.

Wickle den Rollladengurt langsam in kleinen Etappen vom Gurtwickler ab. Halte Gurt und Wickler dabei gut fest, sodass sich die Feder des Wicklers allmählich entspannt. Dann löse den Rollladengurt von seiner Aufhängung.

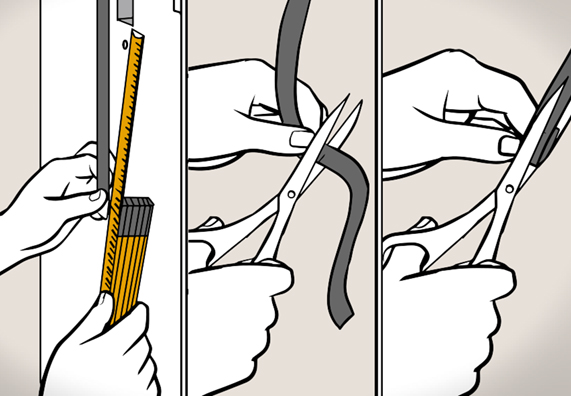

Ziehe das Gurtband straff an der Wand nach unten und schneide es 20 cm unterhalb der Wandöffnung, in der sich der alte Gurtabwickler von deinem Rollladen befand, ab. Falte das Gurtband 2 cm über seinem gekürzten Ende und schneide es in der Mitte mit einer Schere oder einem Cuttermesser etwa einen halben Zentimeter ein, sodass du eine Öffnung zur Befestigung des Rollladengurts in deinem neuen elektrischen Gurtwickler erhältst.

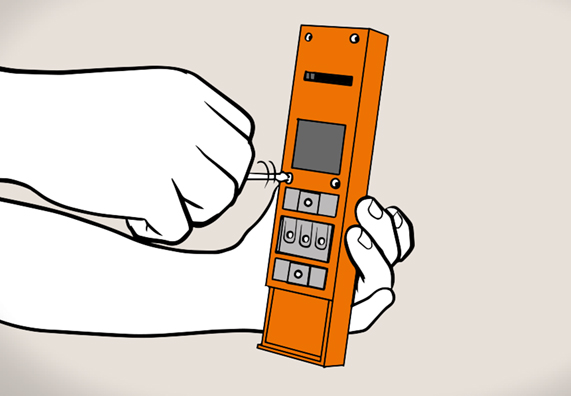

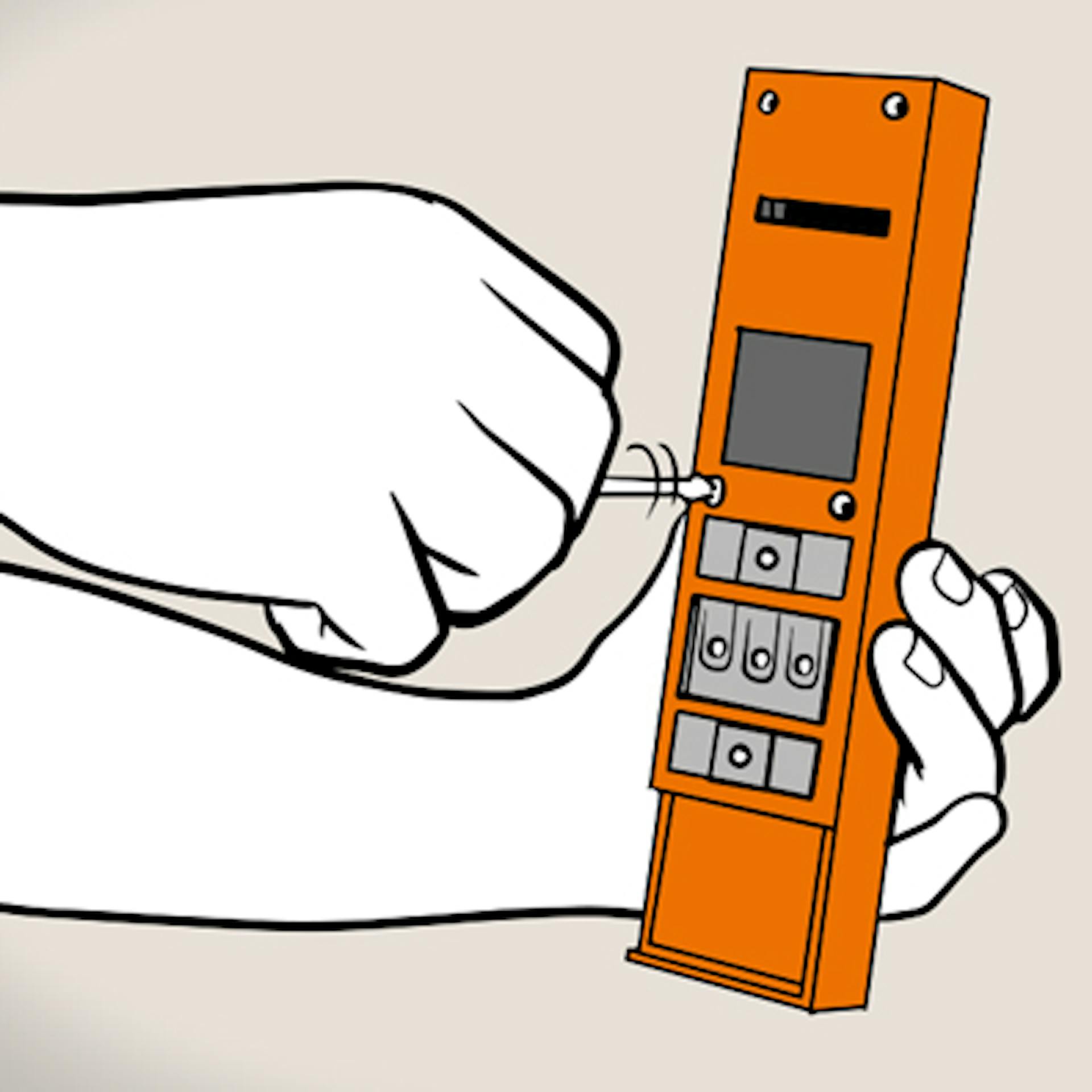

Setze die in der Verpackung enthaltenen Einzelteile deines elektrischen Gurtwicklers für den automatischen Rollladenantrieb zusammen. Die verschiedenen Modelle unterscheiden sich voneinander, enthalten aber Anleitungen, die sich mit wenigen Handgriffen realisieren lassen.

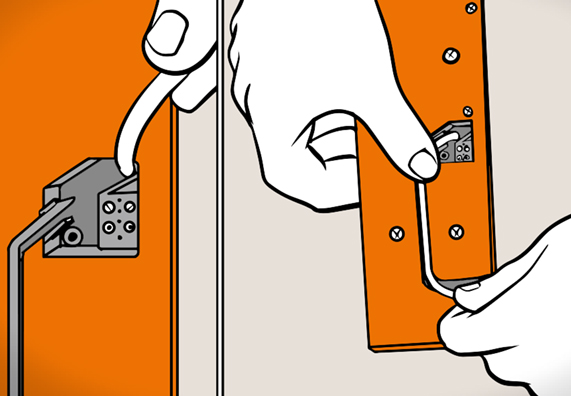

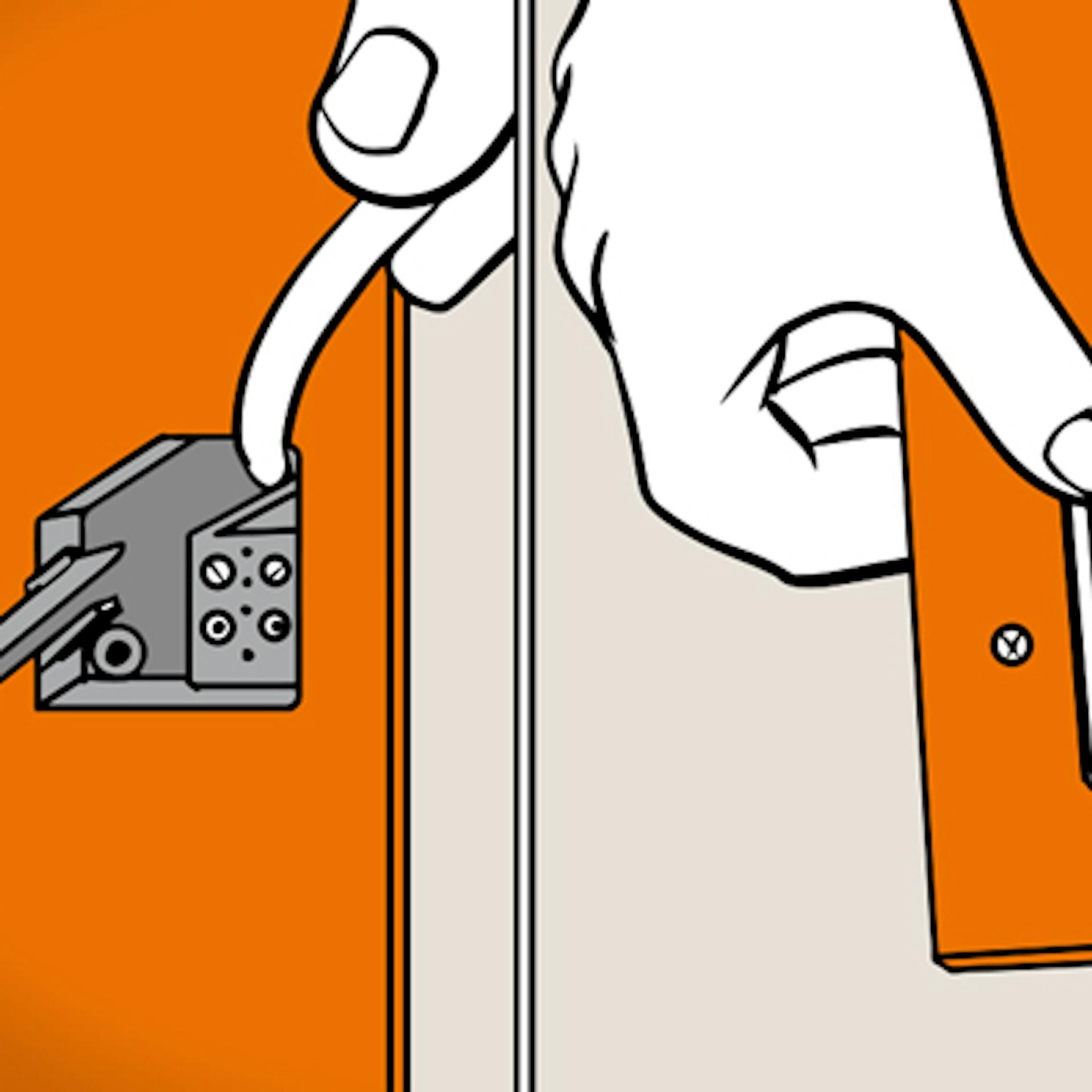

Stecke an der hierfür vorgesehenen Stelle das Netzkabel in den elektrischen Gurtwickler ein und befestige das Kabel im Kabelkanal des Wicklers. Schraube die Abdeckung auf die Anschlussstelle auf.

Schließe nur solche Gurtwickler selbst an, deren Stromversorgung über Stecker und Steckdose erfolgt. Stecke den Stecker erst in die Steckdose, wenn der Gurtwickler komplett in der Wand eingebaut ist.

Hinweis: Arbeiten am Stromnetz, wie sie für einen Rollladenantrieb mit Rohrmotor nötig sind, sollten nur vom Elektrofachbetrieb durchgeführt werden. Schalte bei Arbeiten am Stromnetz die Spannung immer allpolig ab oder trenne alle Pole vom Stromnetz und unterbreche den Stromkreislauf.

Führe nun den Gurt von oben in die hierfür vorgesehene Öffnung im elektrischen Gurtwickler ein. Achte darauf, dass das Gurtband für den Rollladen nicht verdreht ist. Hänge den Rollladengurt über die seitliche Öffnung des Gehäuses an der Befestigungsvorrichtung am Wickelrad ein. Befestige die Abdeckung über dem Wickelrad.

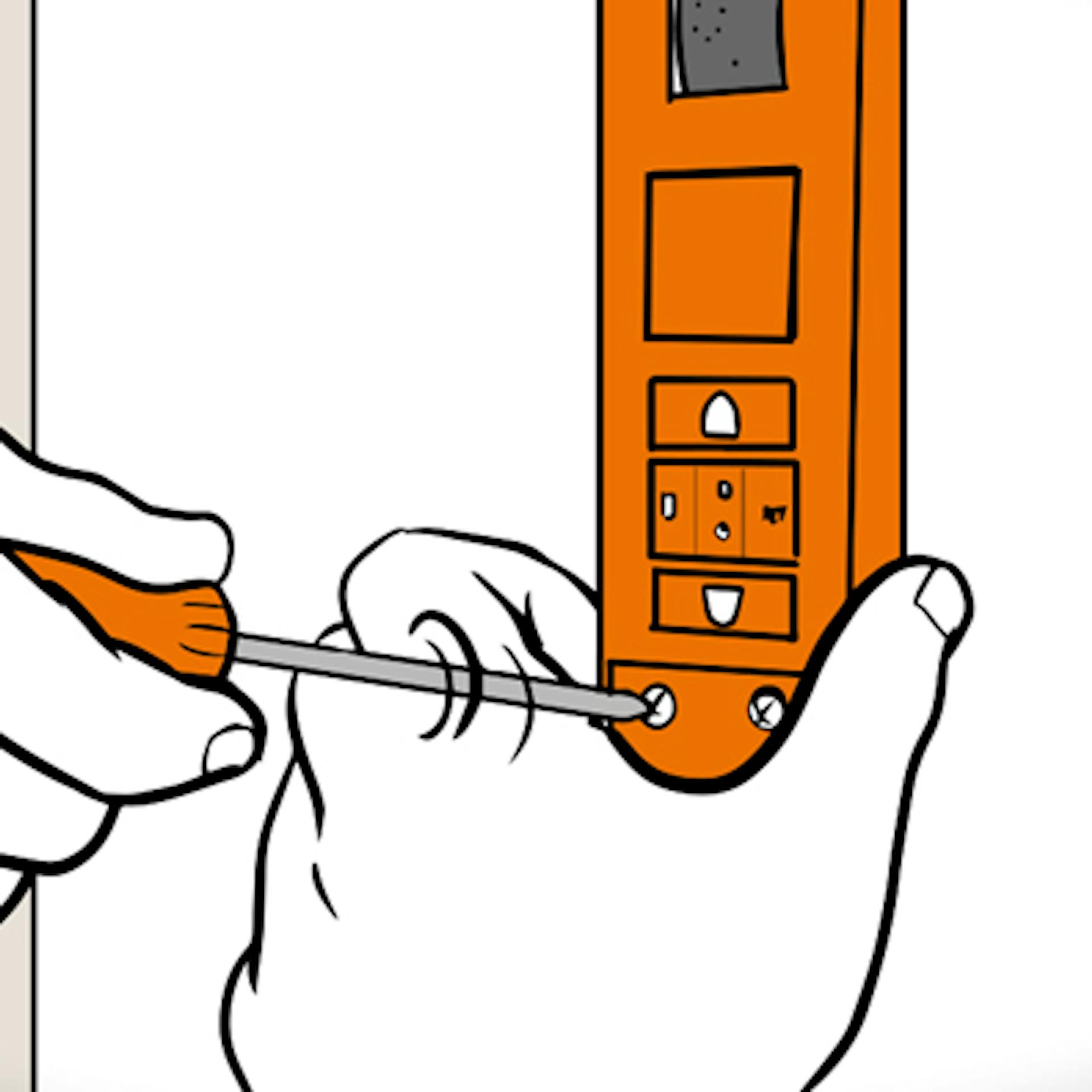

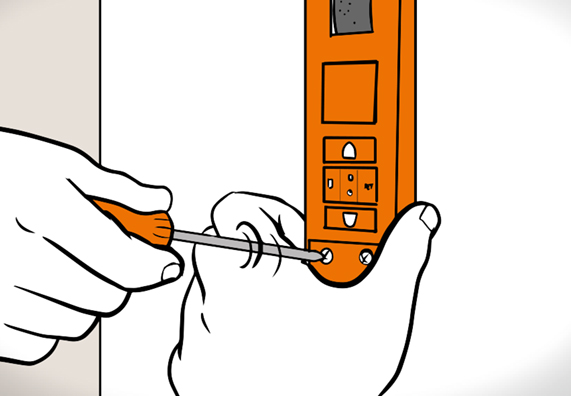

Setze den elektrischen Gurtwickler in die Öffnung in der Wand ein und befestige ihn an der Verblendung mit Schrauben und Dübeln an der Wand. Beachte dabei, dass sich das Kabel fest in der Kabelführung befindet. Danach kannst du den Wickler an der Steckdose anschließen.

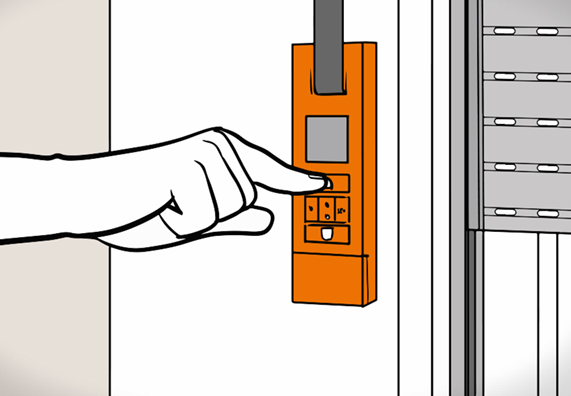

Stelle nach dem Einbauen den elektrischen Gurtwickler so ein, dass die Senk- und Hebefunktion jeweils endet, wenn der Rollladen komplett geöffnet oder geschlossen ist. Zum Programmieren der Senkfunktion drücke mit einem schmalen Stift – beispielsweise mit einem Nagel – die Setztaste. Halte diese gedrückt und lass gleichzeitig mit einem kurzen Tastendruck auf den Schalter deine Jalousien herunter. Sobald der Rollladen ganz geschlossen ist, nehme den Stift von der Setztaste.

Zum Einstellen der Hebefunktion öffnest du deinen Rollladen bei gedrückter Setztaste und beendest den Tastendruck, sobald die Jalousie vollständig geöffnet ist. Die Anschläge für die Senkfunktion kannst du variieren und auf Wunsch eine Programmierung für ein halb geöffnetes Rollo einrichten.

Die Zeitschaltuhr stellst du ein, indem du zur gewünschten Uhrzeit die Hebe- und Senkfunktion und die Taste mit der abgebildeten Uhr gleichzeitig drückst, bis das Lichtsignal erscheint. Dein Rollladen öffnet und schließt sich dann jeden Tag zur einprogrammierten Zeit.

Ein elektrischer Gurtwickler ist nicht nur praktisch, er kann in Verbindung mit einer Zeitschaltuhr auch für mehr Sicherheit sorgen. Heimwerker können die Montage problemlos selbst vornehmen, sollten aber sorgfältig arbeiten und unsere Sicherheitshinweise beachten.
