Erdkabel verlegen

Auch im Garten spielt das Thema Strom eine wichtige Rolle. Gartenbeleuchtung, Elektrogrills, Teichpumpen oder Gartenwerkzeuge benötigen zur Funktionsfähigkeit einen Stromanschluss. Erdkabel sind hierfür eine gute Lösung, um die Leitungen im Außenbereich unterirdisch und ohne Stolpergefahr anzubringen.

Erdkabel sind im Gegensatz zu herkömmlichen Kabeln und Leitungen widerstandsfähig gegen Nässe, Kälte und Frost und können bei der richtigen Verlegung über lange Zeit im Garten genutzt werden.

Wir zeigen dir, welche Vorschriften und Sicherheitsaspekte du bei der Verlegung eines Erdkabels beachten solltest und wie du beim Verlegen vorgehst.

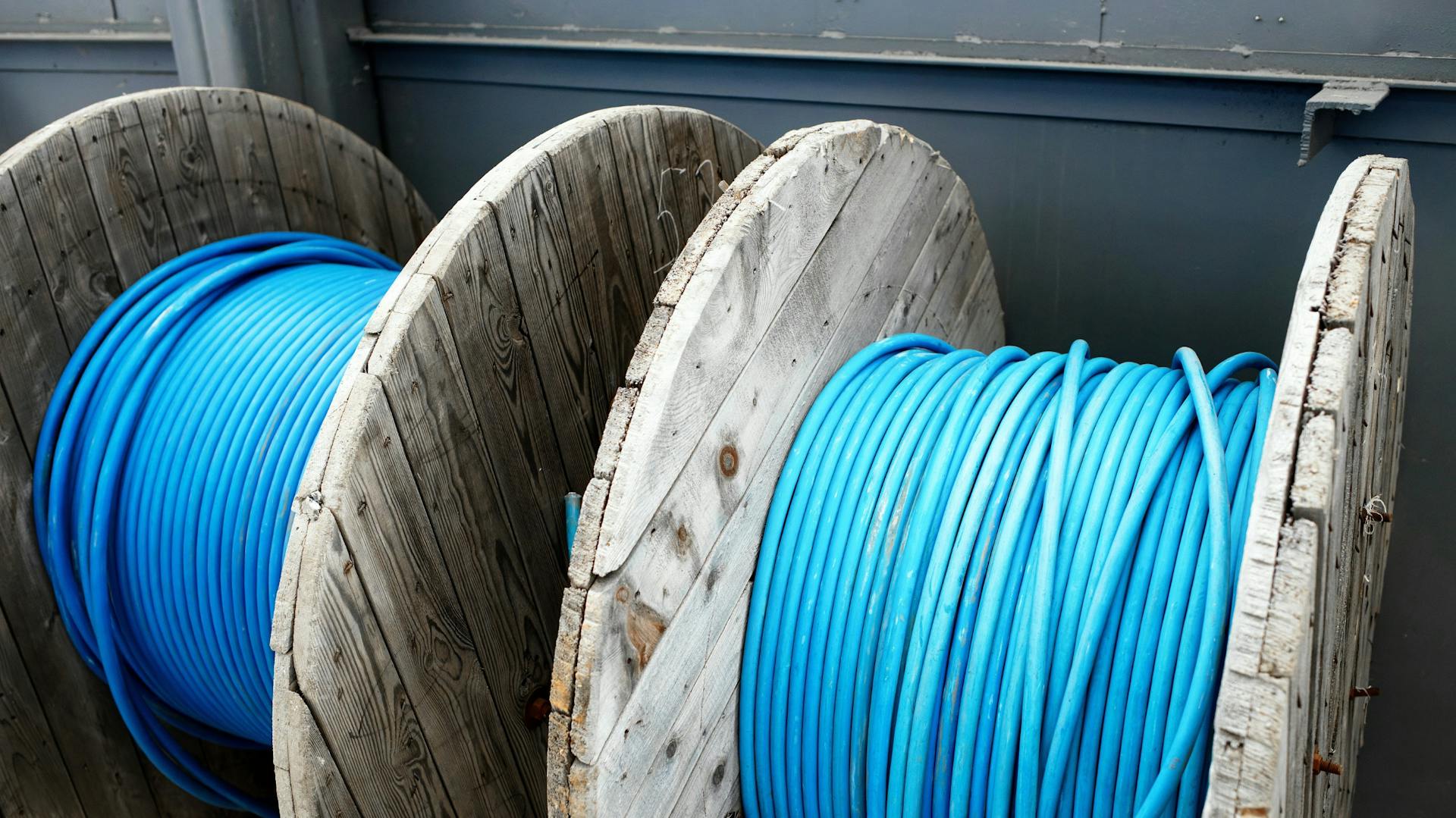

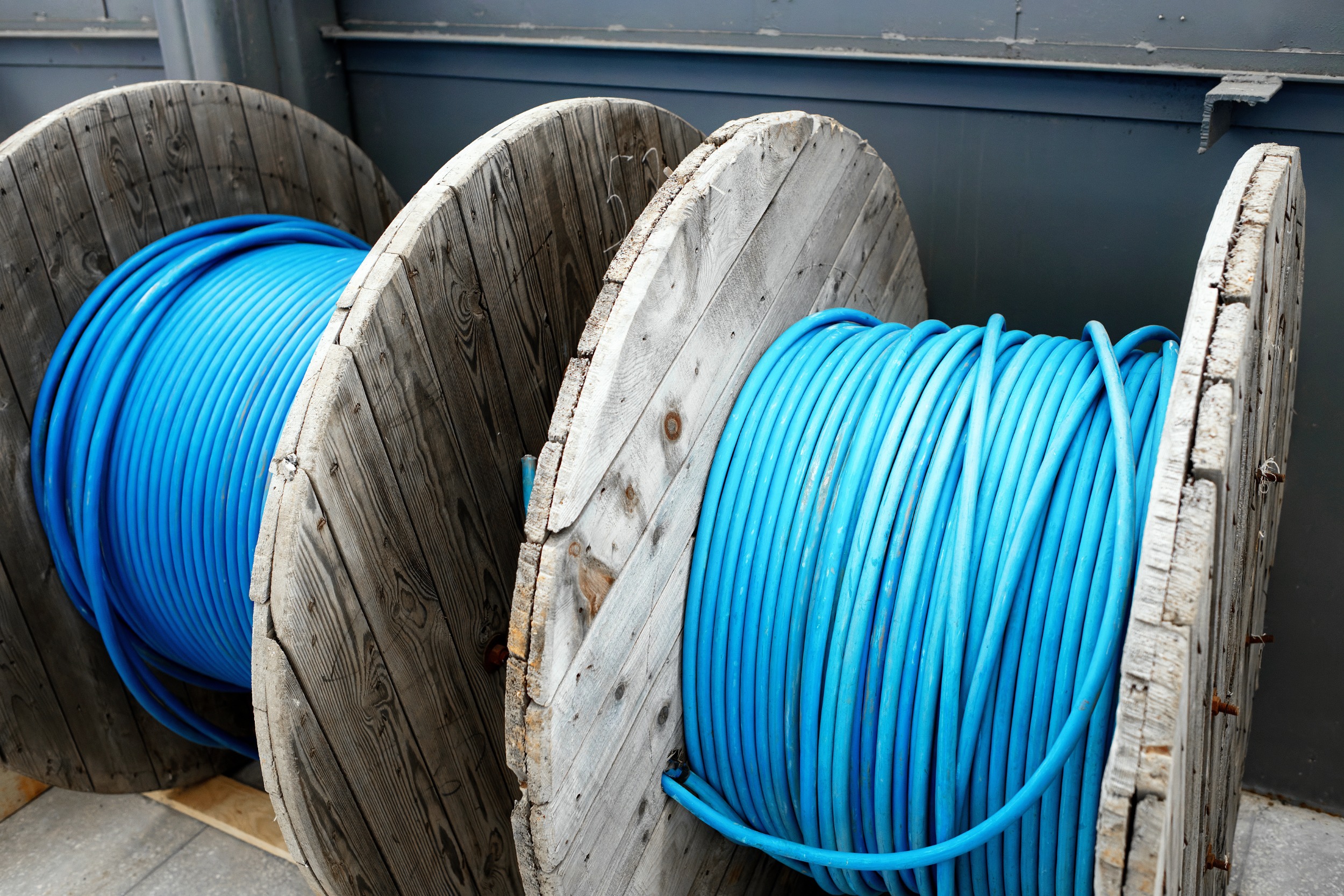

Je nach Einsatzart im Garten eignen sich unterschiedliche Arten von Erdkabeln für die Verwendung.

Üblicherweise wird beim Erdkabel auf eine Querschnittsfläche von 1,5 mm² zurückgegriffen. Diese eignen sich für Bewegungsmelder, Beleuchtung im Garten oder den Rasenmäher. Verwendest du elektrische Werkzeuge wie beispielsweise eine Kettensäge oder eine Kreissäge, ist ein Querschnitt von 2,5 mm² besser.

Meist reicht ein dreipoliges Erdkabel, das die Bezeichnung NYY-J 3 trägt. Wenn du auf ein fünfpoliges Erdkabel mit der Bezeichnung NYY-J 5 zurückgreifst, kannst du daran eine Außensteckdose und zusätzlich eine Gartenleuchte oder Ähnliches anschließen. Gegebenenfalls benötigst du so nur ein anstatt mehrerer Erdkabel für den Anschluss.

Vor dem Beginn der Verlegearbeiten solltest du einige Aspekte in Bezug auf Vorschriften und Sicherheit bei Strom im Außenbereich beachten. Ein Erdkabel muss für die unterirdische Verlegung zugelassen sein und die Bezeichnung NYY oder NYCWY tragen.

Die Leitungen müssen außerdem festgelegte Schutzstandards für Feuchträume erfüllen. Deshalb ist die Schutzklasse IP 44 vorgeschrieben. Je höher diese Zahl ist, desto besser ist das Kabel vor Nässe geschützt. IP 66 gilt als wasserdicht.

Stelle sicher, dass die Installationen im Außenbereich über einen gesonderten Stromkreis verlaufen und mit einem FI-Schalter im Sicherungskasten ausgestattet sind. Dieser trennt im Notfall die Stromzufuhr von der Hauptleitung, um Schäden und Unfälle durch die NYY-Kabel zu verhindern. Ein Leitungsschutzschalter (LS-Schalter) schützt außerdem vor einem Kabelbrand.

Hinweis: Abschluss- und Installationsarbeiten an Stromkabeln sollten immer vom Fachbetrieb durchgeführt werden. Bei Arbeiten an Elektrik ist die Gefahr vor Verletzungen und kostenintensiven Schäden sehr hoch. Lass dich zu deinem eigenen Schutz vorab bei deinem Fachhandel oder Elektrikunternehmen dazu beraten.

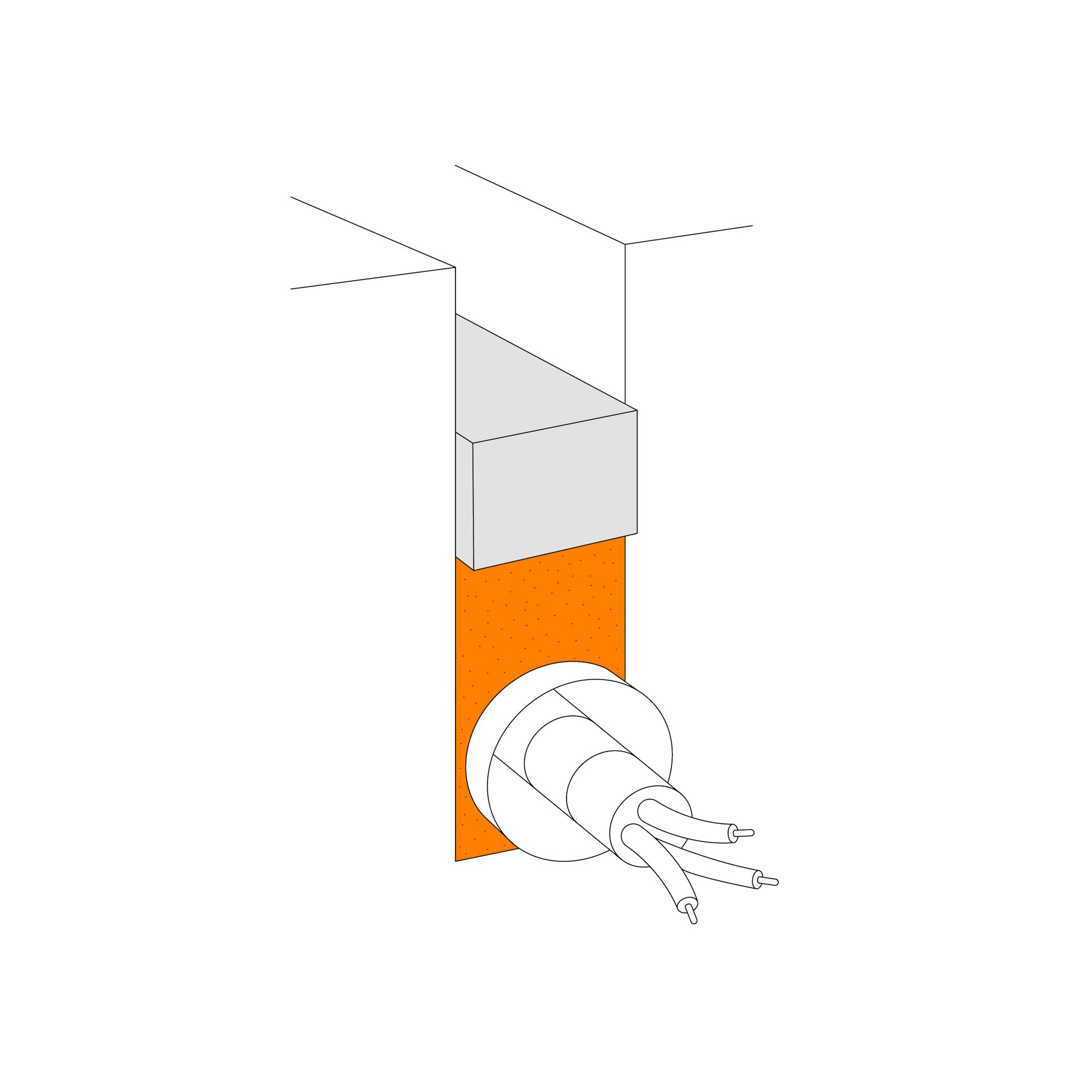

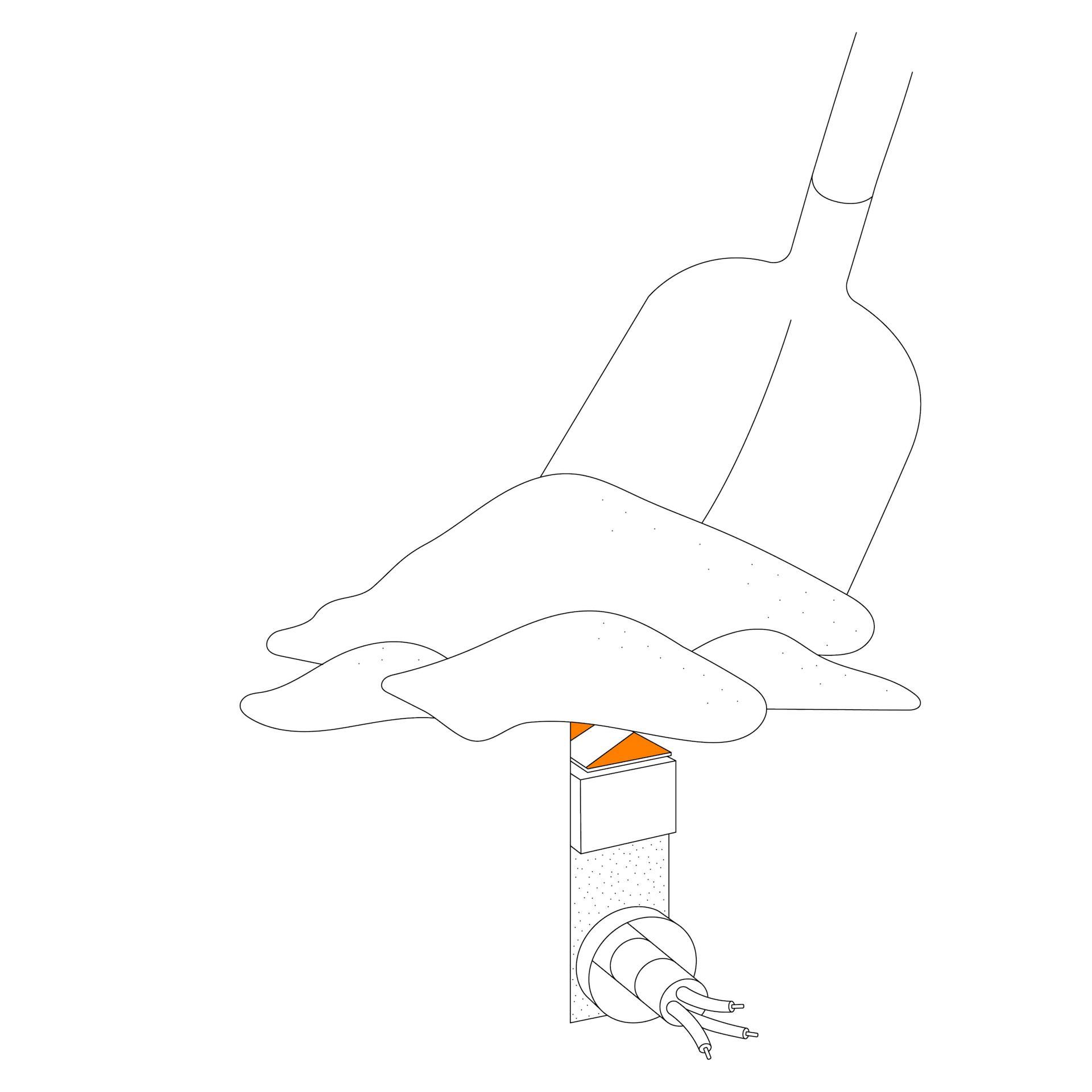

Sinnvoll ist außerdem ein Warnband, das in den Graben über der Sandschicht, die die elektrische Leitung bedeckt, gelegt wird. Wird der Garten nach vielen Jahren umgegraben, kennzeichnet das Warnband den Verlauf des Kabels in der Erde.

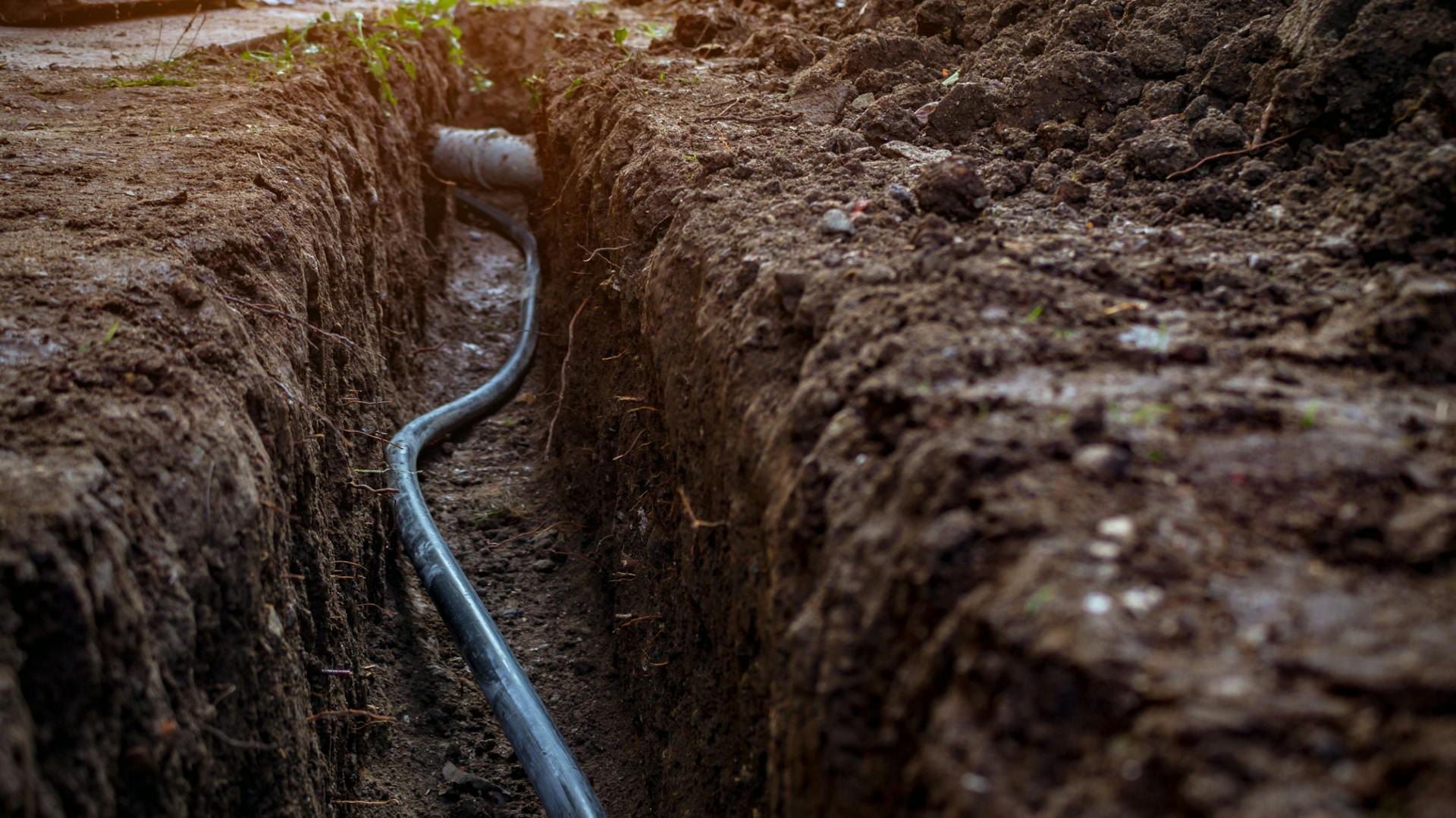

Für Erdkabel ist eine Verlegetiefe von 60 cm vorgeschrieben. Das hat den Hintergrund, dass ab dieser Tiefe der frostfreie Bereich beginnt. So ist das Kabel vor Rissen und Erschütterungen geschützt. Unter häufig benutzten Wegen oder unter Zufahrten solltest du das Kabel in 80 cm Tiefe verlegen.

Tipp: Verwende am Ende des Kabels spezielle Gartensteckdosen, die wetterfest und robust sind.
