Elektrische Fußbodenheizung einbauen

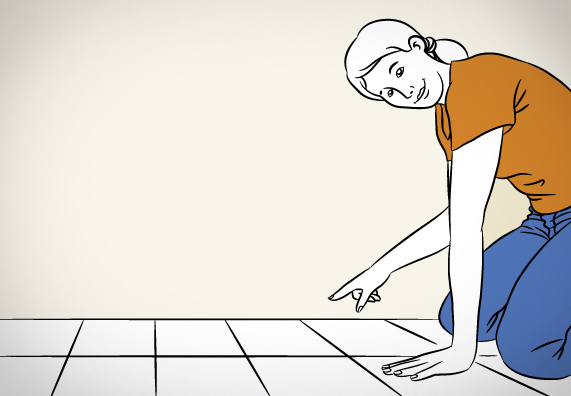

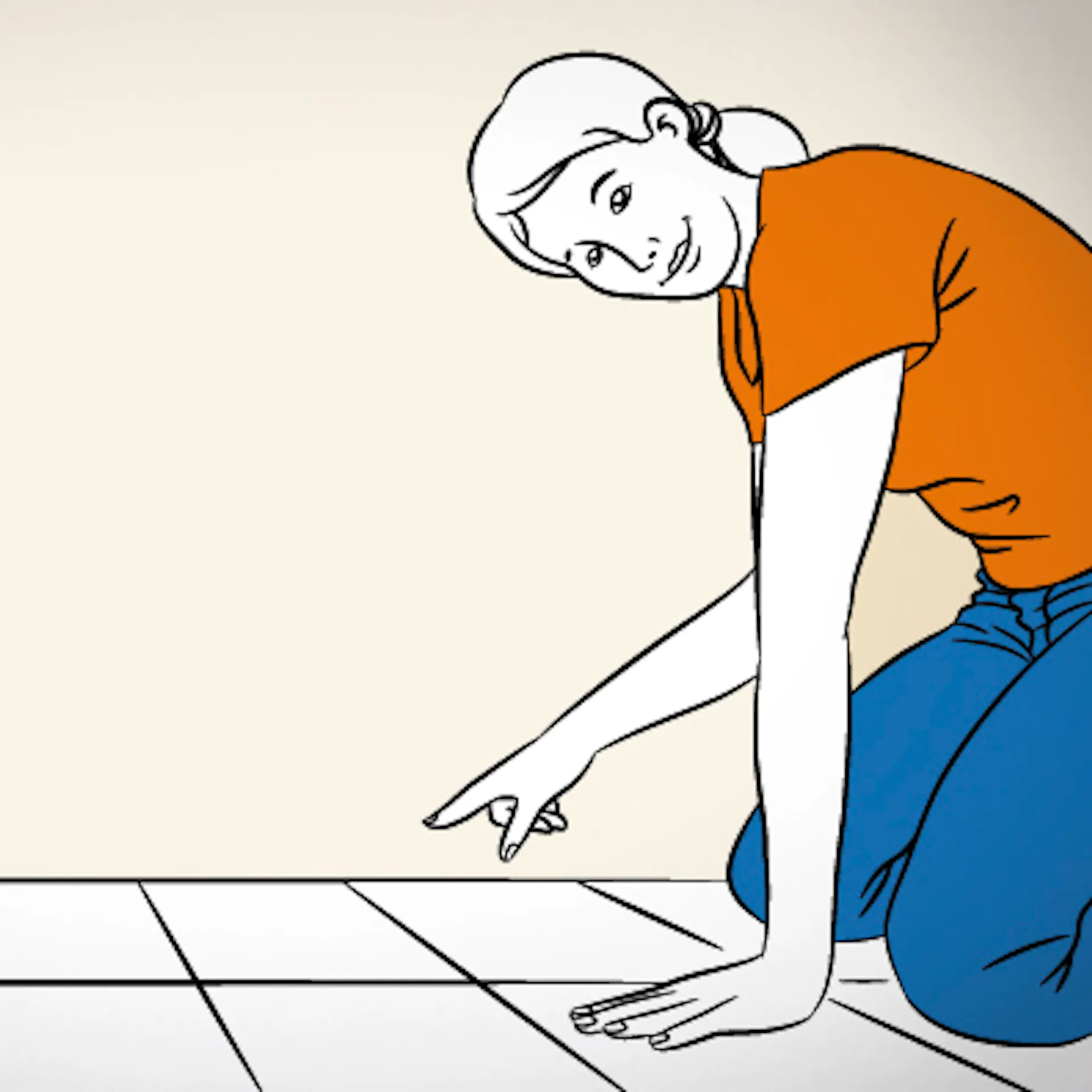

Ermittle zuerst, welche maximale Heizleistung die elektrische Fußbodenheizung erbringen soll. Die erforderliche Heizleistung ist von der Beschaffenheit des Unterbodens und des Fußbodenbelags abhängig.

Bei einem Unterboden aus Holz, Estrich oder Bodenfliesen plane eine Maximalleistung von 100 W/m² ein, ebenso wie bei einem Bodenbelag aus Laminat und Parkett, Vinyl, Teppich oder Fliesen. Wird ein Unterboden aus Estrich mit einem Bodenbelag aus Fliesen kombiniert, ist eine elektrische Fußbodenheizung mit einer maximalen Leistung von 150 W/m² erforderlich.

Hinweis: Die Flächenleistung richtet sich nach System, Bodenaufbau und Belag. Verbindlich sind die Herstellerangaben zu maximaler Leistung und zulässigem Belag.

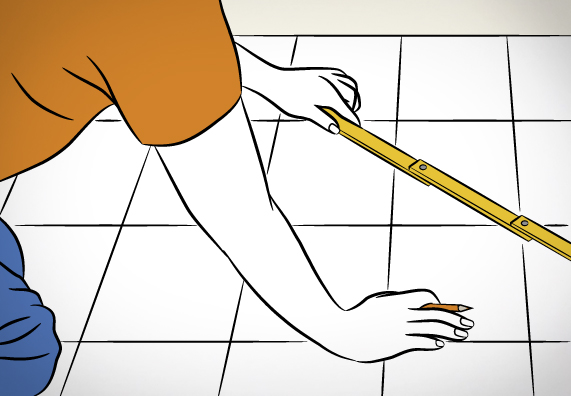

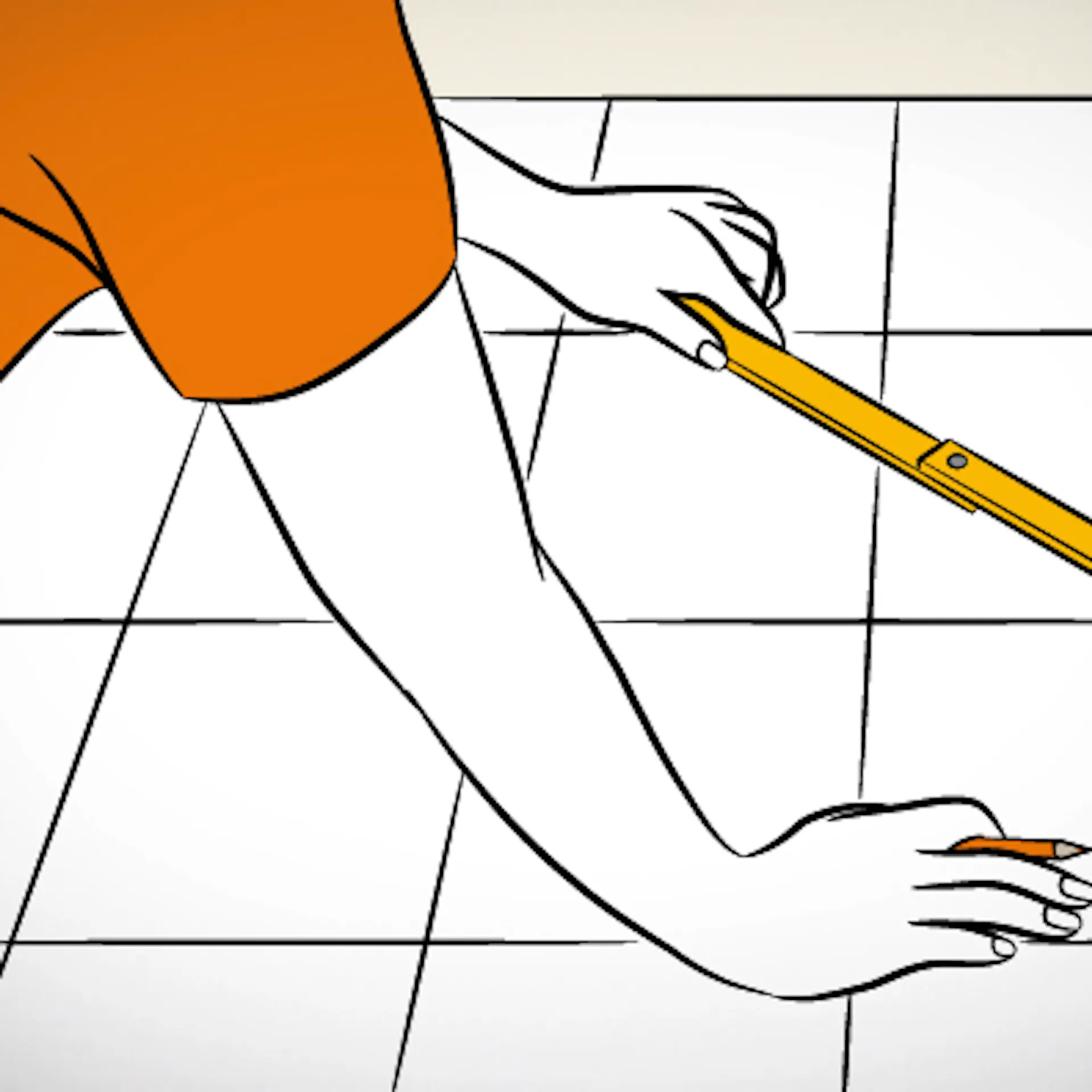

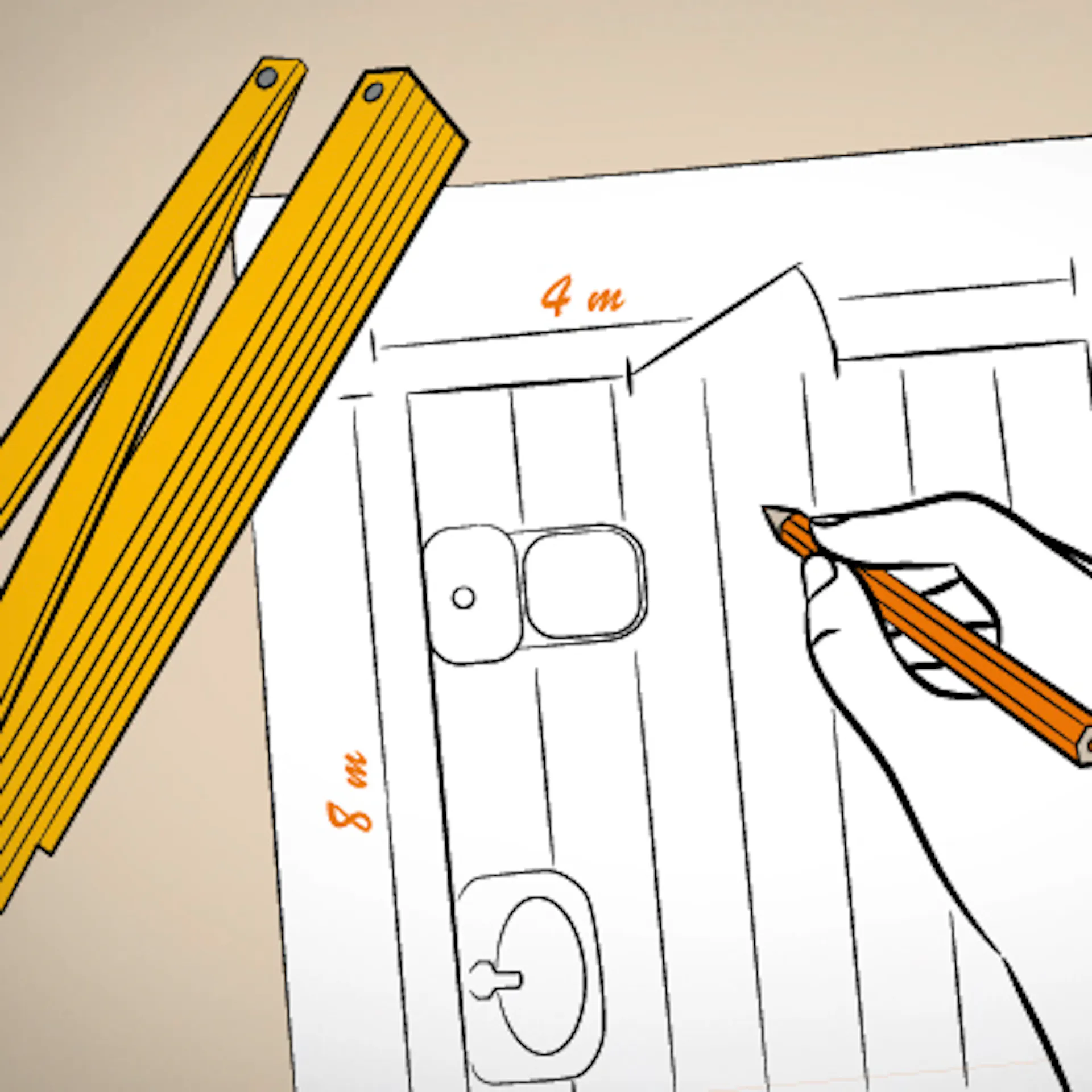

Miss den auszustattenden Raum mit einem Zollstock aus und fertige eine maßstabsgetreue Skizze an. Zeichne die Fläche der festen Gegenstände wie Badewanne, Waschbecken oder Toiletten sowie großer Möbelstücke ein und ziehe diese von der Gesamtfläche ab. Ermittle so die Anzahl der benötigten Heizmatten oder Heizfolien unter Berücksichtigung von Länge und Breite.

Plane den Thermostat ausschließlich an Innenwänden und mit mindestens 50 cm Abstand von Fenstern und Türen ein . An ein Thermostat können je nach Modell drei Heizmatten angeschlossen werden. Werden mehr als drei Heizmatten für die elektrische Fußbodenheizung benötigt, berechne entsprechend mehrere Thermostate.

Der Bodensensor sollte zwischen zwei Heizkabeln verlaufen und mindestens 50 cm in den Raum hinein ragen. Beziehe bei der Planung des Netzkabels die vorhandenen Stromanschlüsse ein. Zeichne die geplante Lage von Thermostat, Bodensensor und Netzkabel in deiner Skizze ein.

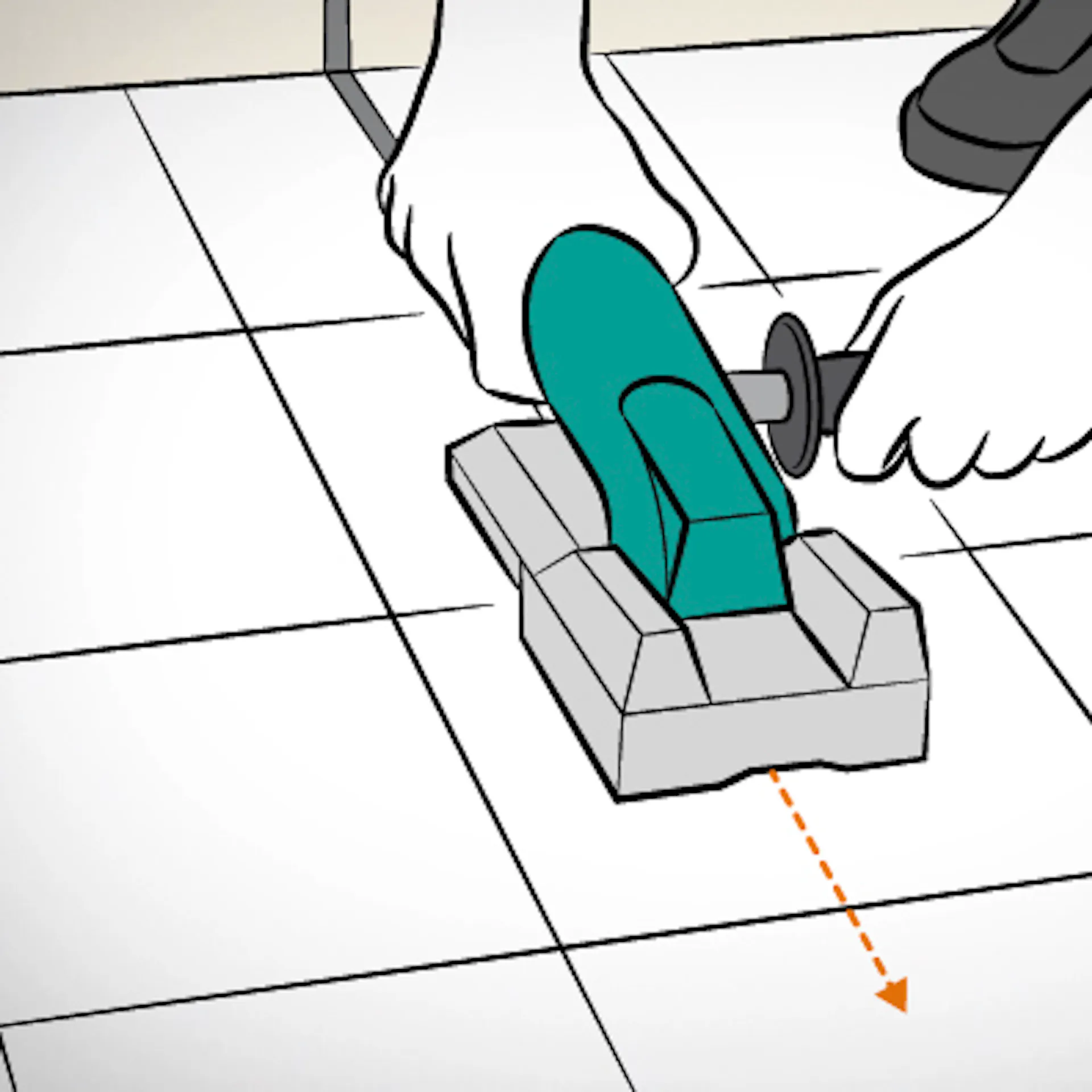

Schneide dort, wo der Bodensensor und das Netzkabel verlaufen sollen, mit einer Fräse jeweils eine Nut in den Unterboden. Befreie den Boden anschließend von losen Teilen und reinige ihn gründlich, um den Heizleiter vor Beschädigungen zu schützen. Ist der Untergrund glatt und rutschig, solltest du gegebenenfalls einen Haftvermittler auftragen.

Hinweis: Schlitz- und Stemmarbeiten in tragenden Bauteilen nur nach statischer Bewertung freigeben lassen. Elektrische Arbeiten am Stromkreis übernimmt der Elektrofachbetrieb.

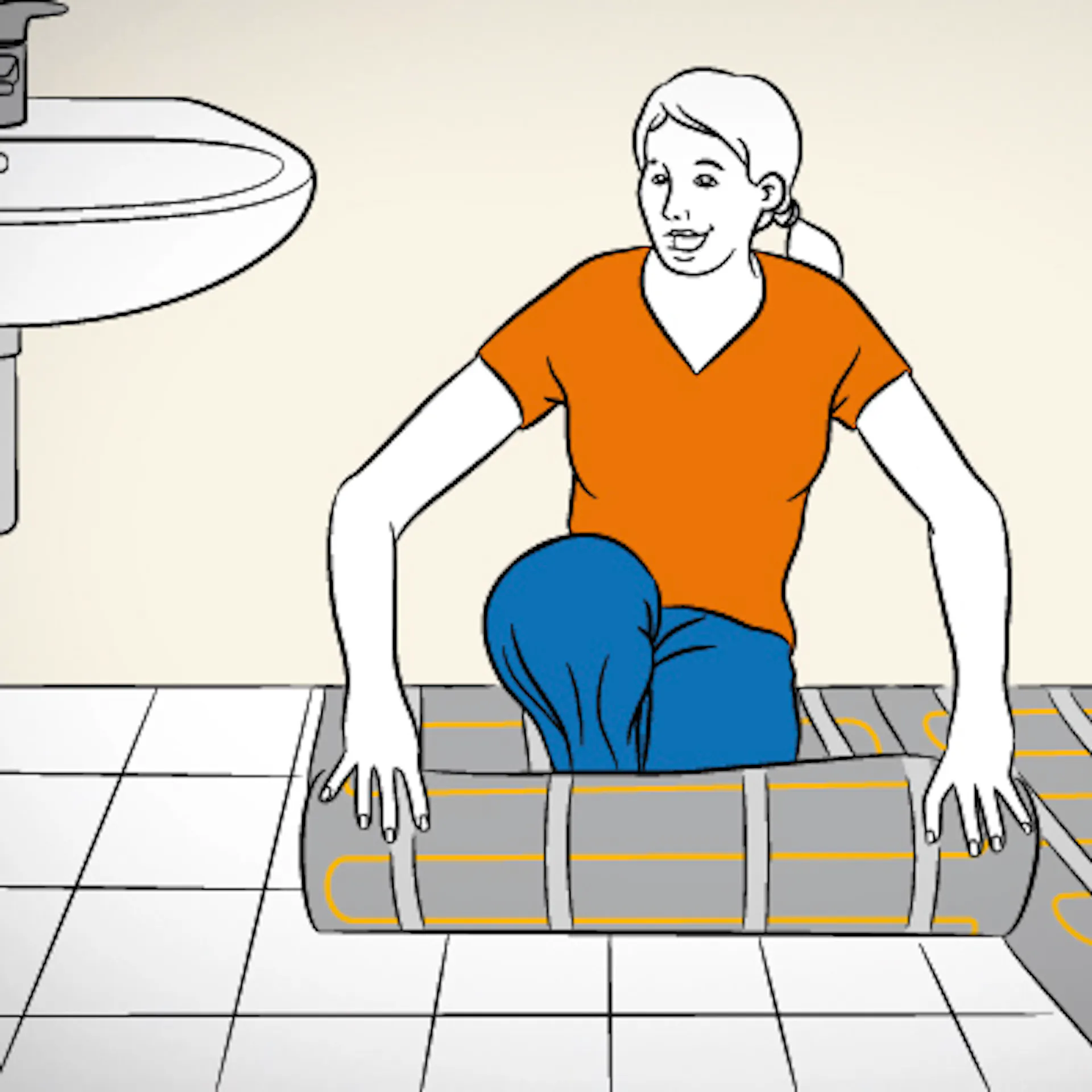

Beginne mit dem Verlegen der elektrischen Fußbodenheizung nahe am Thermostat. Ziehe die Schutzfolien von den Heizmatten und rolle sie gemäß der Skizze auf dem Boden aus. Schneide bei gewünschter Richtungsänderung das Trägermaterial ein und klappe die Heizmatte an der Schnittstelle entsprechend um. Das Einschneiden der Matten gelingt dir am besten mit einer Schere oder einem Cuttermesser.

Nun kannst du Netzkabel und Bodensensor in die Fräsungen einpassen. Zum Schluss drückst du die Heizmatten fest und führst den Kaltleiter der elektrischen Fußbodenheizung zum Anschlusspunkt zurück.

Positioniere den Temperaturfühler in einem Leerrohr mittig zwischen zwei Heizleitern auf gleicher Höhe wie die Heizmatte. Nur die richtige Positionierung des Temperaturfühlers führt zum gewünschten Wärmekomfort.

Hinweis: Heizleiter nicht schneiden. Sensor im Leerrohr mittig zwischen zwei Heizleitern verlegen. Anschluss und Inbetriebnahme ausschließlich durch den Elektrofachbetrieb.

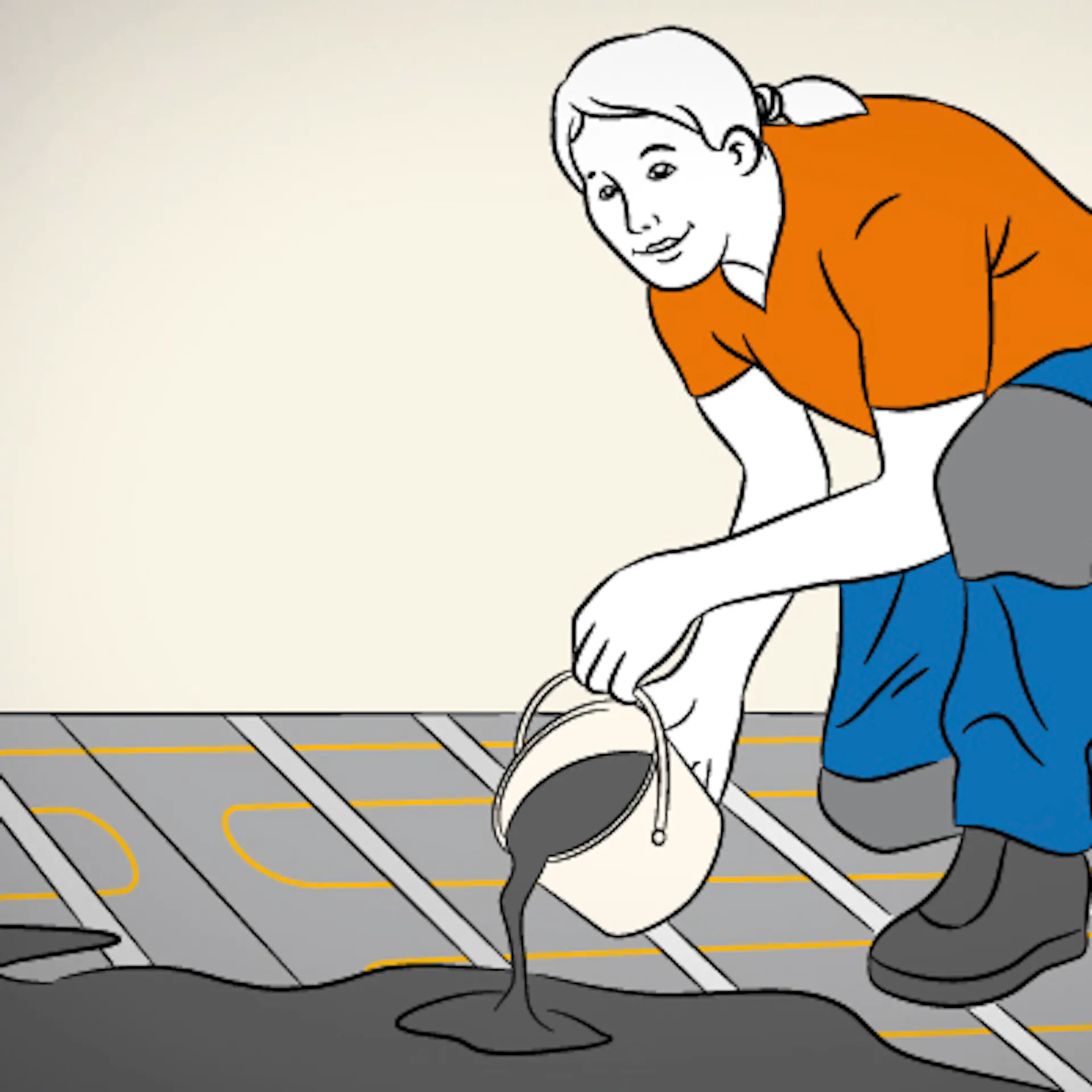

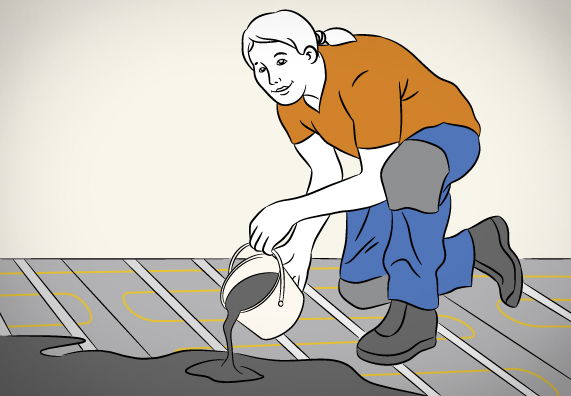

Rühre Feinbeton oder Fließestrich nach Anleitung an und bedecke damit die elektrische Fußbodenheizung. Trage bei Fliesen als Bodenbelag nur eine sehr dünne Schicht auf. Bei Holz, Parkett, Laminat, Teppich- oder Vinylboden sollte die Füllmasse mindesten 5 mm stark sein.

Lass den Boden acht bis zehn Tage aushärten und schließe erst dann den Thermostat an, um die Heizung in Betrieb zu nehmen. Verlege anschließend den Bodenbelag deiner Wahl.

Hinweis: Unter Fliesen mit flexiblem Dünnbettkleber arbeiten. Für andere Beläge Nivellier- bzw. Ausgleichsmasse nutzen. Trocknung und Erstinbetriebnahme strikt nach Herstellerangaben planen.
