Wie kann ich Holzbalken miteinander verbinden?
Stabile Balkenverbindungen sind beispielsweise für Konstruktionen beim Innenausbau sowie beim Überdachen von Terrasse oder Carport notwendig. Unsichtbare Verbindungen durch Zapfen und Überblattungen nehmen dabei meist Handwerksbetriebe vor, da ihre Herstellung aufwendiger ist und Fachkenntnis voraussetzt.
Diverse Baubeschläge und Metallverbinder bieten dir eine große Auswahl an Holzverbindungen, mit denen du zwei Holzbalken stabil miteinander verbindest. Dabei gibt es für fast jede Balkenverbindung einen geeigneten Holzverbinder.
Winkel und Holzverbinder werden meist aus Stahlblech hergestellt und sind vorgebohrt. Die kleineren Bohrungen mit 3,5 mm oder 4,5 mm eignen sich unter anderem für verzinkte V-Anker- oder Kammnägel. Manche Beschläge enthalten zusätzlich größere Bohrungen mit 11 mm oder 13,5 mm Durchmesser. Diese nutzt du in Kombination mit Sechskant-Holzschrauben.
Welche Verbindungen sich für welches Projekt eignen, erfährst du in diesem Ratgeber.
Baubeschläge im OBI Onlineshop

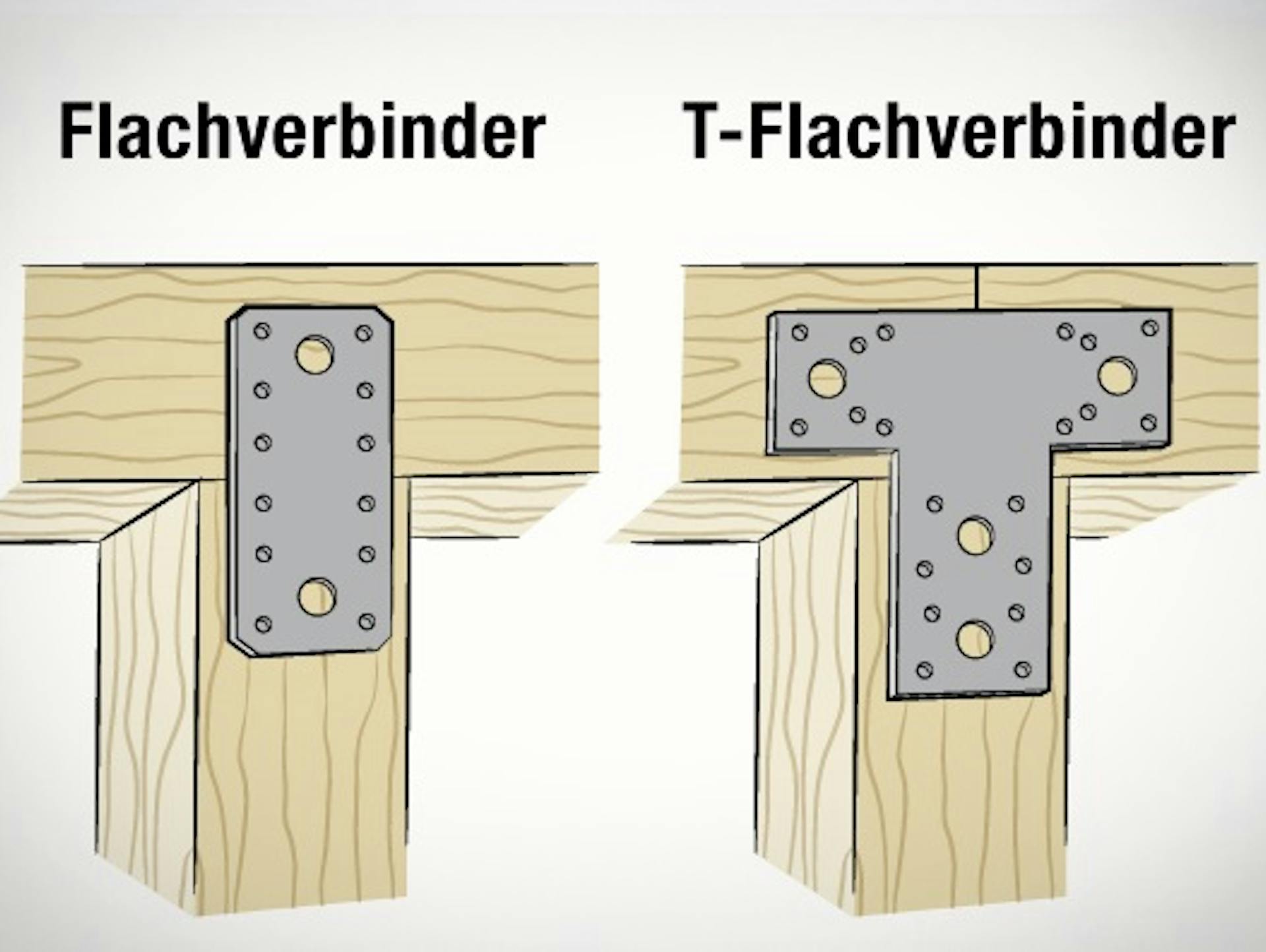

Flachverbindungen für Balken
Flachverbinder eignen sich für quer aufeinanderliegende oder rechtwinklig zueinanderstehende Balken.
Flachverbinder sind in einer Länge bis etwa 180 mm erhältlich. Um die Balken zu verbinden, befestigst du den Flachverbinder mit Nägeln oder Schrauben in beiden Balken. Achte darauf, dass das Metall mittig ausgerichtet ist. Größere Flachverbinder mit Längen von bis zu 400 mm oder sogar 1250 mm überbrücken auch längere Strecken, Schlitze und Übergänge.
T-Flachverbinder (auch Kreuzflachverbinder) eignen sich für die Befestigung von drei Balken, die in T-Form verbunden werden sollen. T-Flachverbinder verwendest du unter anderem bei Konstruktionen aus Holz wie dem Bau eines Carports oder einer Terrassenüberdachung.

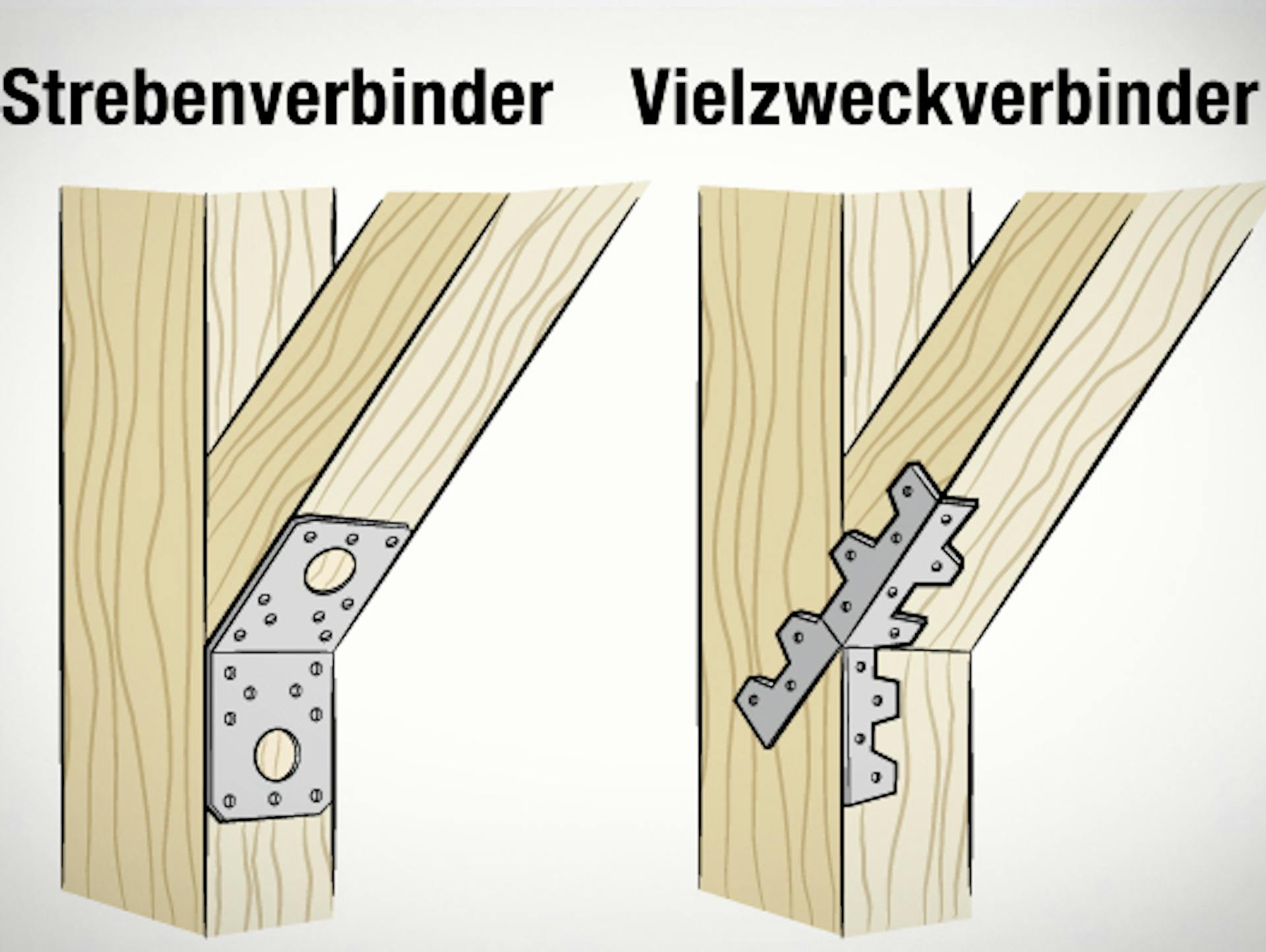

Verstrebungen bei Holzbalkenverbindungen
Verstrebungen kommen vor allem dann zum Einsatz, wenn du rechtwinklige Balkenverbindungen aus Holz zusätzlich stabilisieren möchtest. Üblich sind Verstrebungen in einem Winkel von 135°.
Für diese Holzverbinder erhältst du spezielle Strebenverbinder (Kopfbandverbinder) im entsprechenden Winkel. Für Verstrebungen in einer anderen Schräge nutzt du Strebenverbinder mit verstellbarem Winkel.
Alternativ bieten sich bei Verstrebungen auch Vielzweckverbinder (Multifunktionsverbinder) mit geschlitzten Schenkelenden an. Diese Holzverbinder haben eine Sollbiegestelle, sodass du diese Ausführungen an jeden erforderlichen Winkel und an jede Ecke anpasst. Das macht die Holzverbinder äußerst flexibel bei Arbeiten mit Holz.

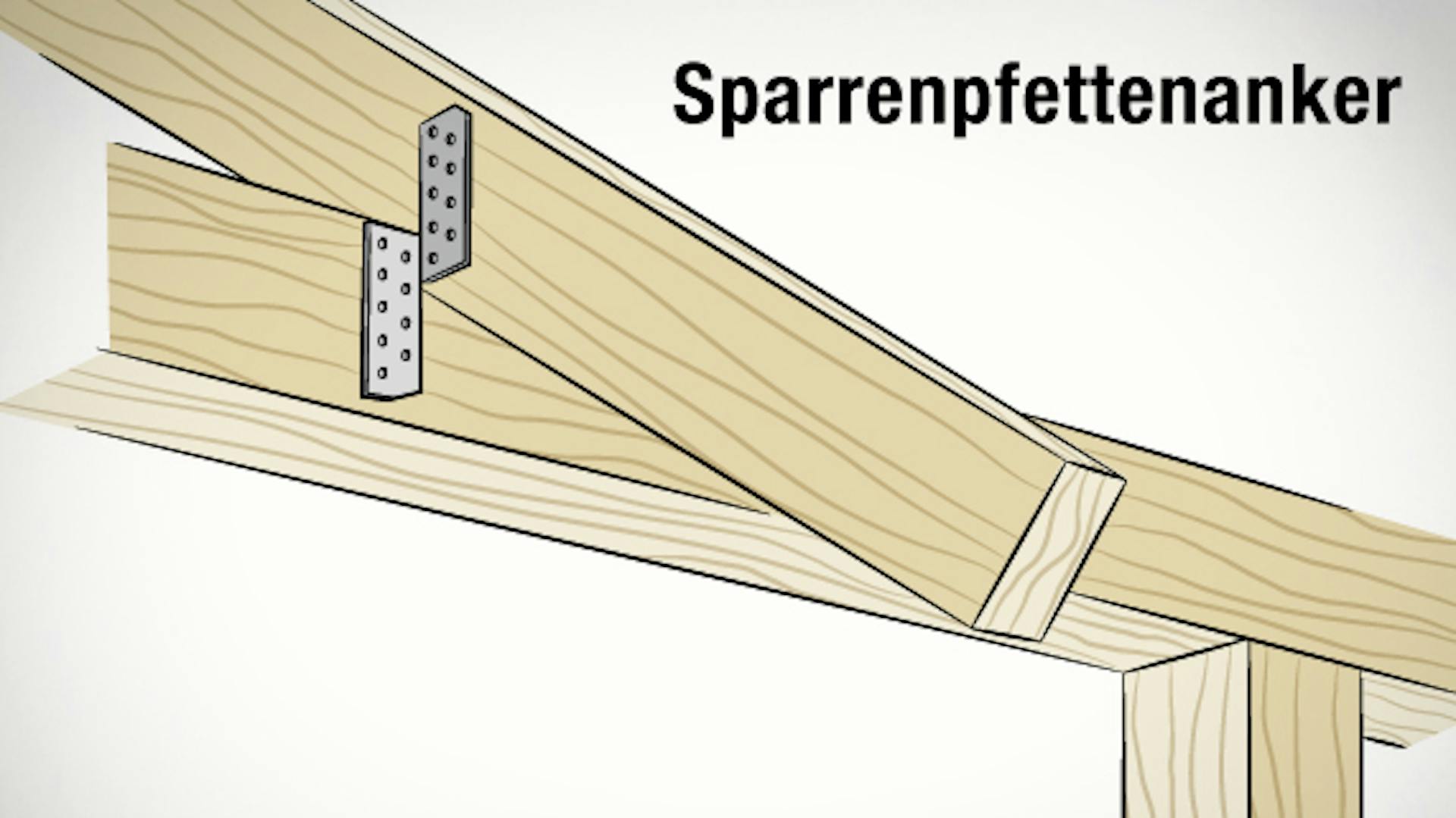

Sparrenverbindungen
Sparrenverbindungen kommen häufig bei Dachkonstruktionen zum Einsatz. Hier sind besonders stabile Balkenverbindungen erforderlich, da das Holz häufig starken Windsogkräften ausgesetzt ist.
Solch strapazierfähige Balkenverbindungen erreichst du mit Sparrenpfettenankern, die in Standardgrößen erhältlich sind. Die Sparrenpfettenanker, die es in symmetrischen Rechts- und Linksausführungen gibt, bringst du immer paarweise mit passenden Schrauben am Holz an.
Verbindungen mit Balkenschuhen
Balkenschuhe sind sinnvoll, wenn ein Nebenträgerbalken im rechten Winkel an einen Hauptträgerbalken anschließen soll. Diese Balkenverbindungen sind unter anderem beim Heimwerken im Innenausbau gängig.
Sind besonders stabile Verbindungen erforderlich, werden Balkenschuhe aber auch beim Möbelbau verwendet – zum Beispiel beim Bau eines Hochbetts. Die vielseitig nutzbaren Verbinder eignen sich aber nicht nur für reine Balkenverbindungen bei Konstruktionen aus Holz, sondern auch zum Anschluss von Balken an Mauerwerk, Beton oder Stahl.
Es gibt unterschiedliche Ausführungen mit innen oder außen liegenden Laschen für die Schrauben. Dies stellt jedoch nur einen optischen und keinen funktionalen Unterschied dar.
Unterschiedliche Ausführungen bei Balkenschuhen:
Bei Typ A liegen die Befestigungslaschen außen.
Bei Typ B liegen die Befestigungslaschen innen. Diese ermöglichen eine unauffälligere Verbindung, sind jedoch weniger verwindungssteif als außen liegende Laschen.
Ein Balkenanschluss mit einem Balken, der nicht den Standardmaßen entspricht, lässt sich mit Typ C umsetzen, dem zweiteiligen Vario-Balkenschuh.

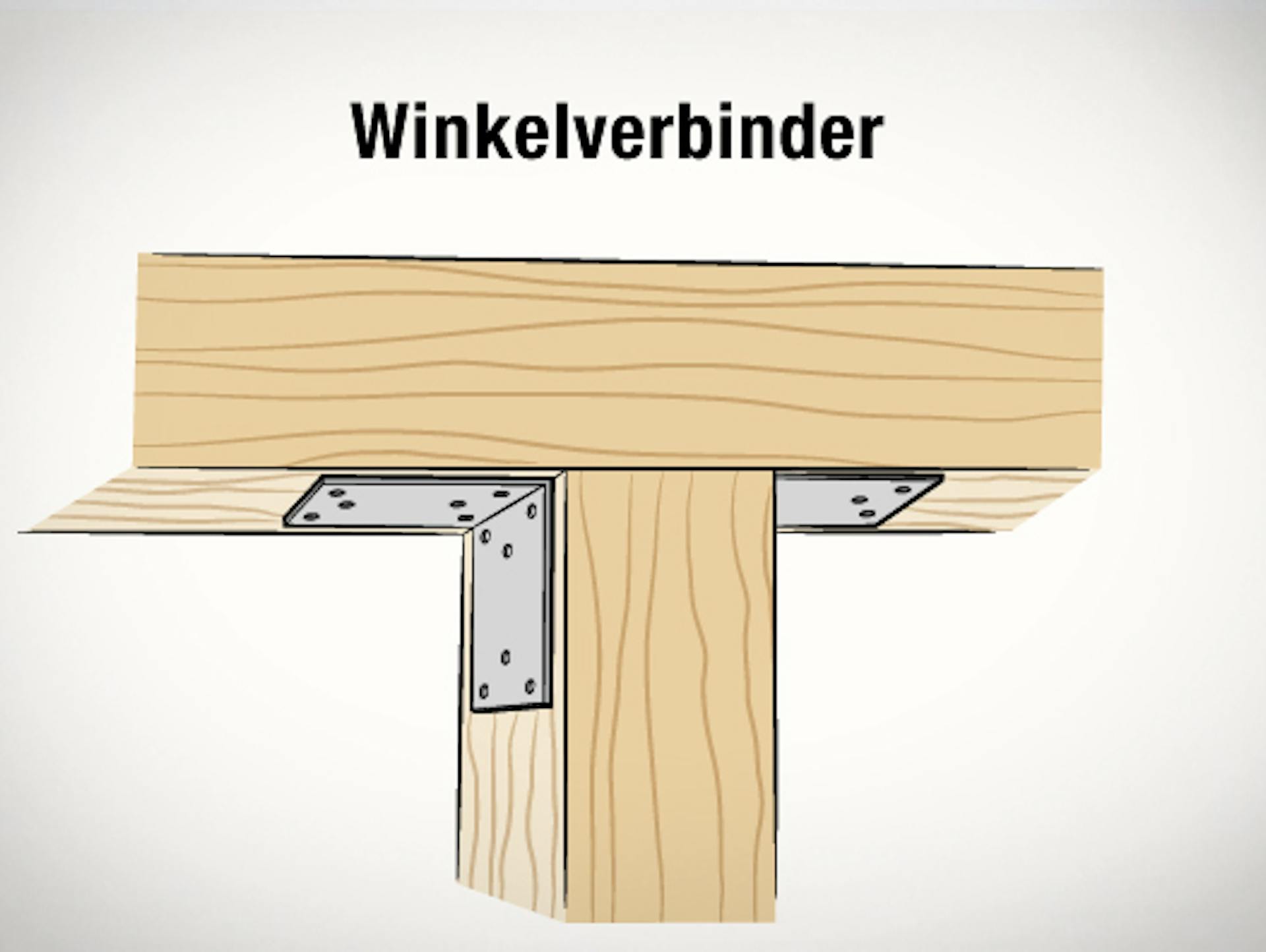

Winkelverbindungen bei Holzbalken
Winkelverbinder oder Winkelbleche sind vor allem für rechtwinklige Holzverbindungen geeignet, die keiner allzu großen Belastung ausgesetzt sind. Winkel verwendest du insbesondere beim Möbelbau sowie beim Innenausbau mit Holz.
Winkelverbinder sind in vielen verschiedenen Größen und Ausführungen erhältlich – zum Beispiel als Lochplattenwinkel oder Langlochwinkelverbinder. Nutze die passenden Winkel beim Heimwerken rund um Haus und Garten.
Hinweis: Wenn eine höhere Stabilität gefordert ist, nutzt du spezielle Schwerlastwinkelverbinder.
Winkelverbinder im OBI Onlineshop

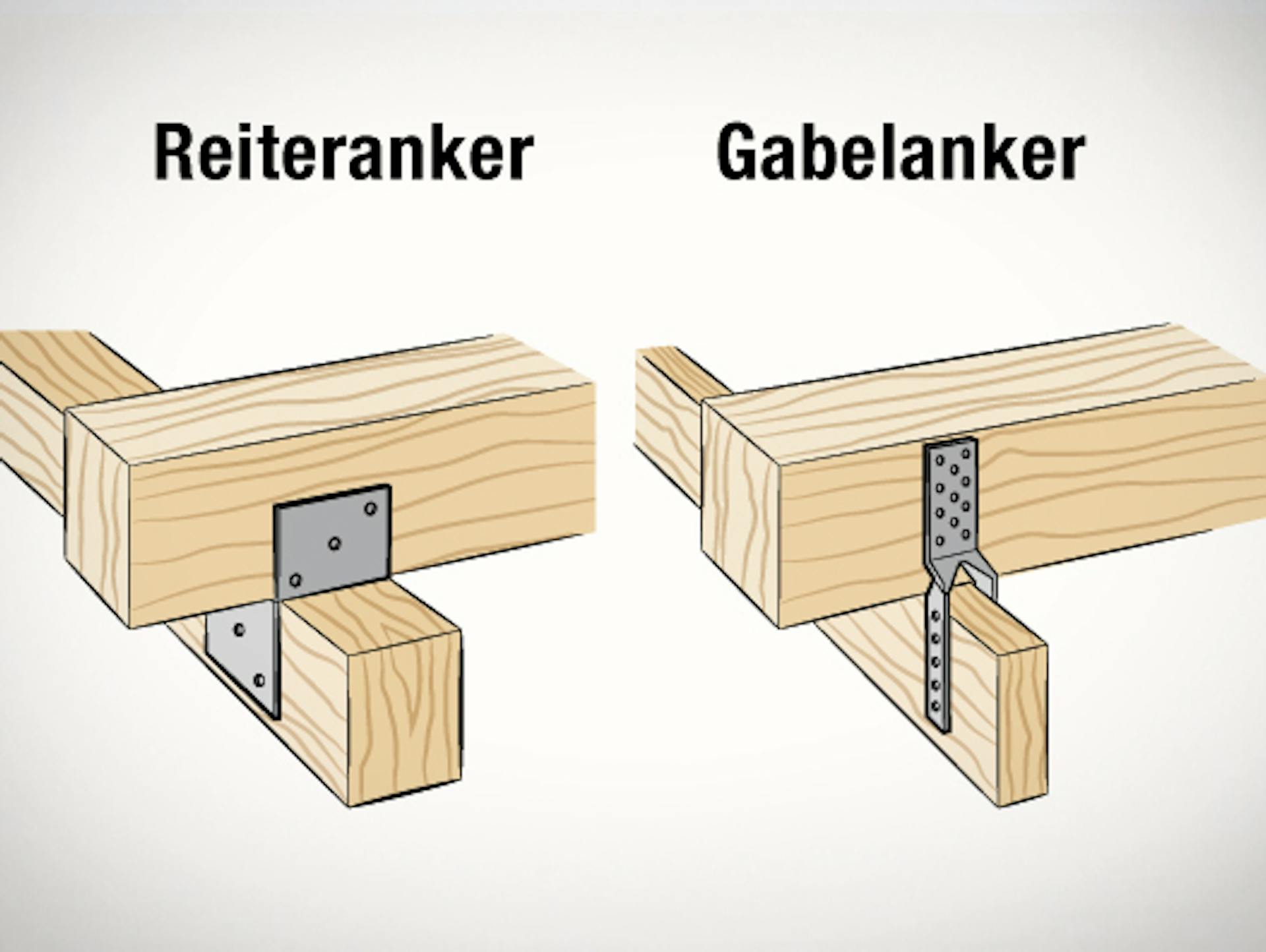

Überkreuzverbindungen
Überkreuzverbindungen treten beispielsweise beim Bau von Pergolen aus Holz auf. Um die Balkenverbindung zu fixieren, stehen verschiedene Möglichkeiten zur Auswahl.
Für rechtwinklige Balkenverbindungen eignen sich Reiteranker. Bei geneigten Überkreuzverbindungen verwendest du Gabelanker. Etwas aufwendiger, aber ebenfalls möglich, sind Überkreuzverbindungen mit zwei Schwerlastwinkeln.
Hinweis: Nutze für die Befestigung der Winkel, Holzverbinder und Balkenschuhe die jeweils passenden Holzschrauben. Auf diese Weise halten alle Teile bestmöglich und die notwendige Stabilität ist sichergestellt.
Tipp: Wenn du beim Bau größerer Konstruktionen unsicher bist, erhältst du kostenlose Hilfe von den Experten in der heyOBI App.
Holzbalken verlängern
Möchtest du zwei Holzbalken stabil und fachgerecht miteinander verbinden, hast du mehrere Möglichkeiten:
Blattstoß: Dies ist eine gute Variante für Heimwerker mit weniger Erfahrung. Entferne an den zu verbindenden Balkenenden die Hälfte des Volumens. Schiebe dann die Balken übereinander und befestige sie mit passenden Holzschrauben.
Gerades Hakenblatt: Verjünge die Balkenenden auf unterschiedliche Tiefen mit einer Höhenversetzung, sodass die Zapfen einen Haken ergeben, den du mit einem Flachverbinder auf beiden Seiten stabilisierst. Der Vorteil dieser Variante ist, dass sie zug- und druckfest ist. Ein schräges Hakenblatt ist eine weitere Ausführung.
Zapfenstoß: Beim Zapfenstoß fräst du in ein Balkenende eine Kerbe, die mit einer Mittelnut des anderen Balkenendes zusammengeführt wird. Auch hier gibt es diverse Unterarten und Varianten. Der Zapfenstoß ist aufwendiger herzustellen und bedarf handwerklicher Erfahrung.
