Entwässerungsrinne verlegen

Lege vorab den Verlauf der Rinne fest. Grundsätzlich solltest du eine Entwässerungsrinne mit einem Gefälle einbauen. Hierfür musst du den höchsten und den tiefsten Punkt ermitteln, wobei der Tiefpunkt immer der Anschlusspunkt an die Kanalisation oder die entsprechende Versickerungsvorrichtung sein muss. Achte darauf, dass die Rinnen mit einem Gefälle von mindestens 2 % vom Haus weg beziehungsweise in Richtung Kanalisation führen.

Unterteile die Fläche so, dass du die Rinne in der Mitte einbauen kannst und sie von dort zum Kanal beziehungsweise zur Versickerungsstelle führt. In jedem Fall gibt das vorhandene Gefälle der Fläche den Einsatzort der Rinne vor. Das Wasser muss durch das Gefälle zur Entwässerungsrinne fließen. Eventuell musst du auch mehrere Rinnen setzen, wenn die Fläche zu mehreren Seiten abschüssig ist. Markiere dazu Länge und Verlauf der Entwässerungsrinne mit einer Richtschnur.

Eine Entwässerungsrinne ist befahrbar – stehen Länge und Verlauf fest, ermittelst du die benötigte Belastungsklasse der Rostabdeckung und der Rinne nach der europäischen Norm EN 1433. Für den Gebrauch auf privaten Flächen eignen sich Rinnen der Klassen A 15, B 125 oder C 250. Rinnen der Klasse A 15 verkraften 1,5 t Belastung: Das entspricht der Belastungsgrenze von Verkehrsflächen, die ausschließlich von Fußgängern und Radfahrern benutzt werden. Rinnen der Gruppe B 125 verkraften 12,5 t Belastung und eignen sich für kleinere Pkw-Parkflächen. Diese sind für den Gebrauch auf den meisten Höfen und Zufahrten in der Regel ausreichend. Nutze die nächsthöhere Klasse, wenn du ein schweres Fahrzeug hast: Rinnen der Klasse C 250 können mit bis zu 25 t belastet werden. Insbesondere bei einer Entwässerungsrinne für die Einfahrt ist eine ausreichende Klasse also unabdingbar.

Hebe den Graben für die Entwässerungsrinne aus: Der Graben muss über eine so hohe Aushubtiefe verfügen, dass du ein circa 15 cm dickes Fundament gießen kannst. Außerdem musst du die Rinne so einlegen können, dass sie noch 3 mm bis 5 mm unter dem angrenzenden Belag außerhalb des Grabens liegt. Die Aushubtiefe setzt sich also aus der Bauhöhe der Rinne und dem darunterliegenden Unterbeton (circa 15 cm) zusammen.

Mische für das Fundament Beton nach den Angaben der Hersteller an. Gieße ein Streifenfundament, in das du die Entwässerungsrinnen einlässt.

Verlege in der gleichen Tiefe wie die Entwässerungsrinne ein Rohr beziehungsweise einen Einlaufkasten (auch Sinkkasten genannt) zum Kanal oder in die vorgesehene Versickerungsvorrichtung und verbinde es mit dem Ende des Streifenfundaments. Grundsätzlich ist eine Entwässerungsrinne flach und mit einem Ablauf ausgestattet. Schließe den Ablauf beziehungsweise den Einlaufkasten an die Kanalisation oder das zur Versickerungsstelle führende Rohr an.

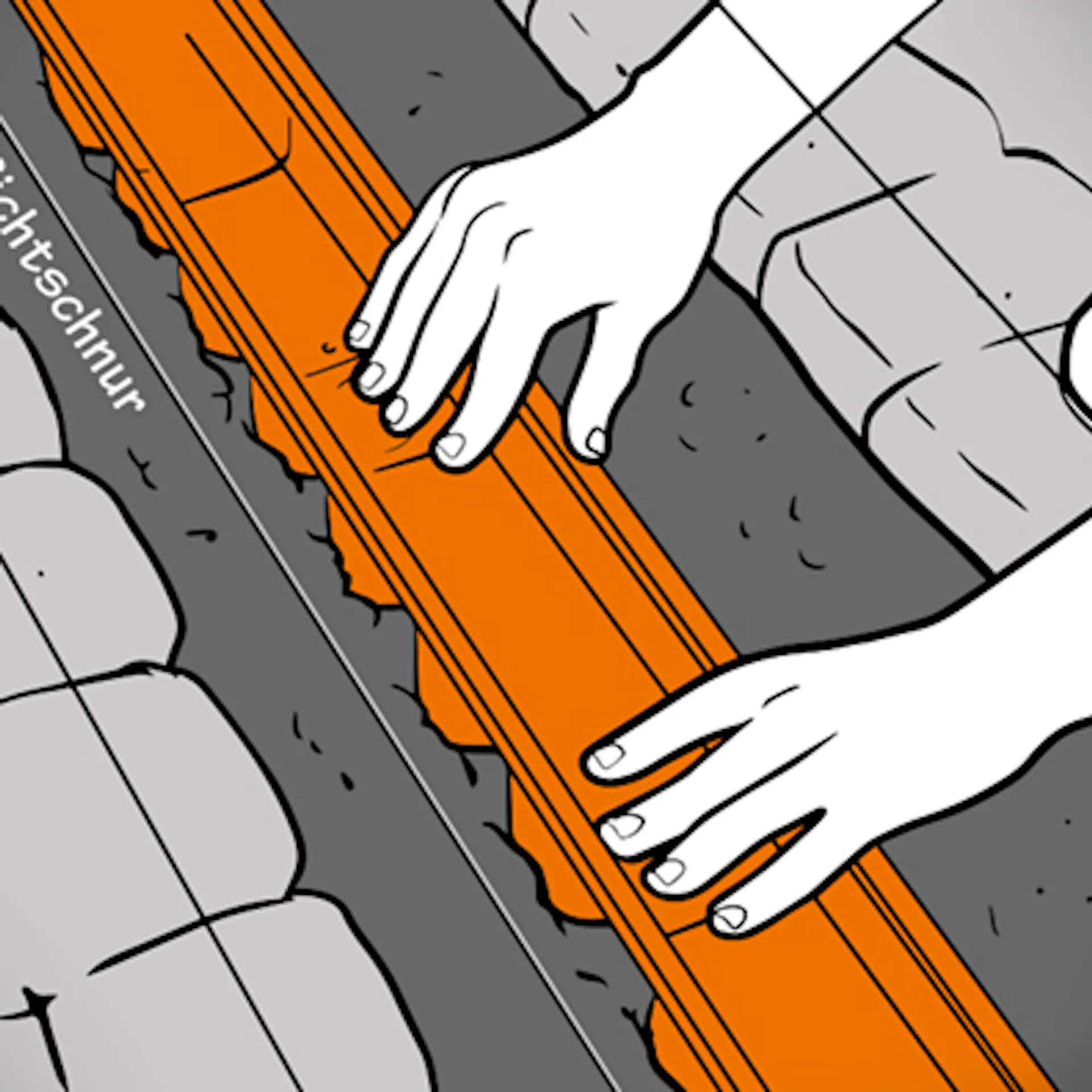

Nachdem du den Einlaufkasten angeschlossen hast, verlegst du den Rinnenkörper vom Ablaufpunkt aus entlang der gespannten Richtschnur. Vermeide dabei möglichst Absätze oder Versätze im Rohrverlauf. Die meisten Rinnen sind mit Nut und Feder versehen und lassen sich einfach ineinanderstecken.

Achte beim Einbau darauf, das Gefälle zum Einlaufkasten stets einzuhalten, um die optimale Entwässerung zu gewährleisten. Bei einer Neigung von mehr als 8 % empfiehlt sich zudem der Einsatz eines Tiefbordsteins. Arbeite für eine bessere Stabilität gegebenenfalls eine Rückenstütze an.

Sind die Rinnenkörper verlegt und an den Kanal oder die Versickerungsvorrichtung angeschlossen, legst du die Roste auf die Rinnenkörper.

Nun kannst du den gewünschten Oberflächenbelag pflastern. Achte darauf, dass der Belag rund 3 mm bis 5 mm oberhalb der Rostkante der Entwässerungsrinnen abschließt. Besteht dein Belag aus Pflastersteinen, solltest du die erste Reihe der Steine am besten direkt ins Mörtelbett pflastern.

Hinweis: Befahre die Rinnen erst nach der Abbindezeit des Betons und beachte dazu die Herstellerangaben.
