Rüttelplatte bedienen – Schritt für Schritt

Zuletzt aktualisiert: 11.06.20214 MinutenVon: OBI Redaktion
Foto einer Rüttelplatte, die von einem Handwerker auf Schotter angewendet wird

Diese Anleitung zeigt die korrekte und sichere Bedienung einer Rüttelplatte auf der Baustelle. Bei der Vorbereitung, Nutzung und beim Abschalten der Maschine gibt es wichtige Punkte zu beachten.

Wofür lässt sich eine Rüttelplatte einsetzen?

Wenn ein Unterbau für ein Fundament im Garten entstehen soll oder du das Splittbett für die Terrassenkonstruktion verdichten willst, kommt die Rüttelplatte zum Einsatz. Die Maschine sorgt für eine ebene und tragfähige Fläche. Bevor du mit der Arbeit beginnst, verteilst du das Erdreich oder den Splitt gleichmäßig mit einem Rechen, um Unebenheiten auf dem Boden zu vermeiden. Wir empfehlen, die Anleitung zunächst komplett durchzulesen und den Ablauf des Projektes entsprechend vorzubereiten.

Rüttelplatten gibt es in verschiedenen Bauarten. Unterscheiden lassen sich Modelle mit Hubkolben- und Hydraulikmotoren sowie Elektro- und Benzinmotoren. Aufgrund ihrer einfachen Handhabung sind Benzinmotoren am weitesten verbreitet. Darüber hinaus bekommst du Rüttelplatten mit verschieden hoher Leistung. Die Leistung wird in Kilonewton (kN) gemessen und bezeichnet den Verdichtungsdruck der Rüttelplatte.

Willst du den Untergrund für eine Terrasse oder einen Weg anlegen, nutzt du ein Modell mit einer Leistung von rund 20 kN. Für leichtere Arbeiten im Garten reicht dir eine Rüttelplatte mit 10 kN.

So ist die Rüttelplatte zu bedienen

Mann bedient Rüttelplatte
Mit Aufruf des Videos stimmen Sie einer Datenübertragung an Youtube zu. Für die Datenverarbeitung durch Youtube gelten deren Datenschutzhinweise.
Weitere Informationen

Videoanleitung (3:17 Minuten)

Rüttelplatte sicher und effektiv einsetzen

6 Schritte

1
Mit der Rüttelplatte vertraut machen

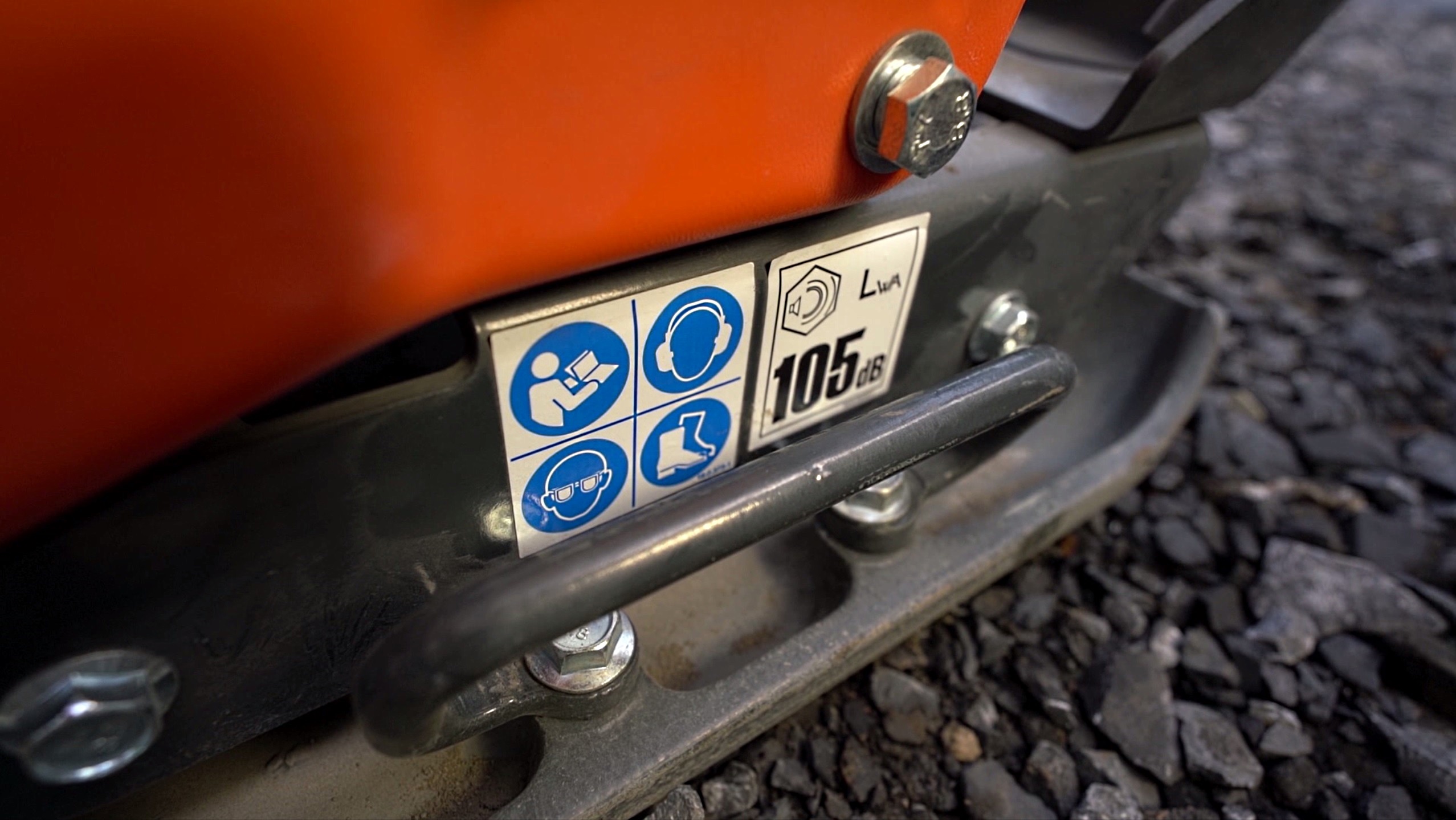

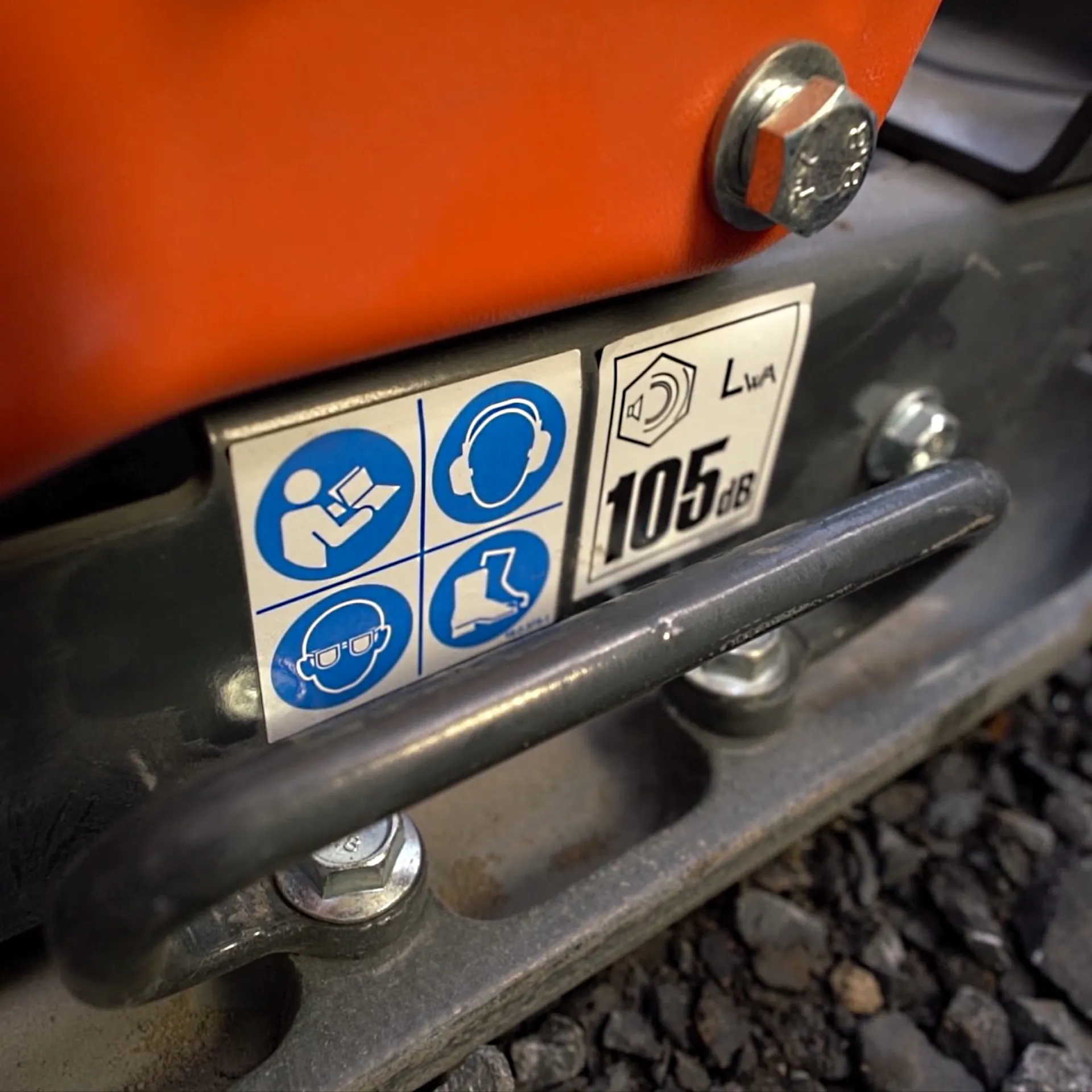

Sicherheitshinweise einer Rüttelplatte
Auf einen Blick
  • mit Baumaschine und Funktionen vertraut machen
  • Sicherheitskleidung anlegen
  • Schichtstärke und Verdichtungskontrollen beachten
So geht das

Bevor du mit der Verdichtung des Bodens beginnst, machst du dich mit der Maschine und ihrer Bedienung vertraut. Lies gründlich die Bedienungsanleitung. Die Rüttelplatte ist eine Baumaschine, deren Benutzung eine vorausschauende und gewissenhafte Arbeitsweise erfordert. Bitte beachte daher für die richtige Handhabung unbedingt alle Sicherheits- und Warnhinweise auf der Maschine.

Beim Arbeiten trägst du Sicherheitsschuhe und schützt deine Augen mit einer Sicherheitsbrille. Zudem erzeugen Rüttelplatten einen Schallpegel von mehr als 100 dB. Daher trägst du bei der Benutzung unbedingt einen Gehörschutz. Vor dem Betrieb der Rüttelplatte berücksichtigst du zudem die benötigte Leistung und Schichtstärke und führst Verdichtungskontrollen durch.

Tipp: Das Arbeiten mit der Baumaschine kann über einen längeren Zeitraum kraftaufwendig sein. Mache daher regelmäßige Pausen.

So geht das

2
Rüttelplatte vorbereiten

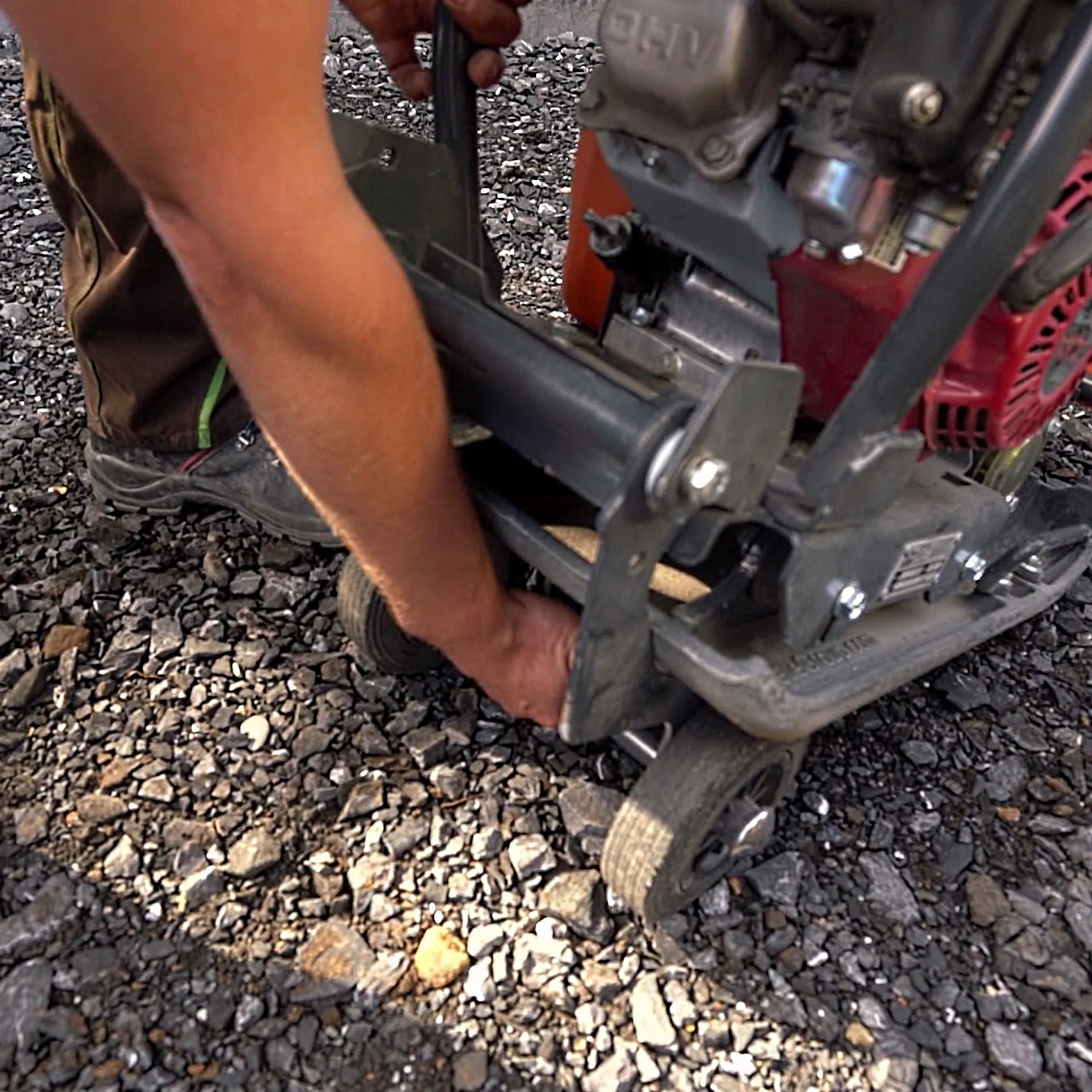

Transportrad an einer Rüttelmaschine
Auf einen Blick
  • Maschine transportieren
  • Sicher aufstellen
So geht das

In der Regel verfügen Rüttelplatten über ein Transportrad. Damit rollst du die Maschine zum Einsatzort. Vor der Benutzung klappst du das Transportrad ein und fixierst es mithilfe des Arretierungsstiftes.

Der Ein- und Ausschaltknopf befindet sich vorne am Motor. Darüber schaltest du die Maschine ein. Um den Motor zu starten, ziehst du das Anreißseil. Über den Choke lässt sich die Maschine im kalten Zustand leichter anfahren.

So geht das

3
Rüttelplatte einschalten

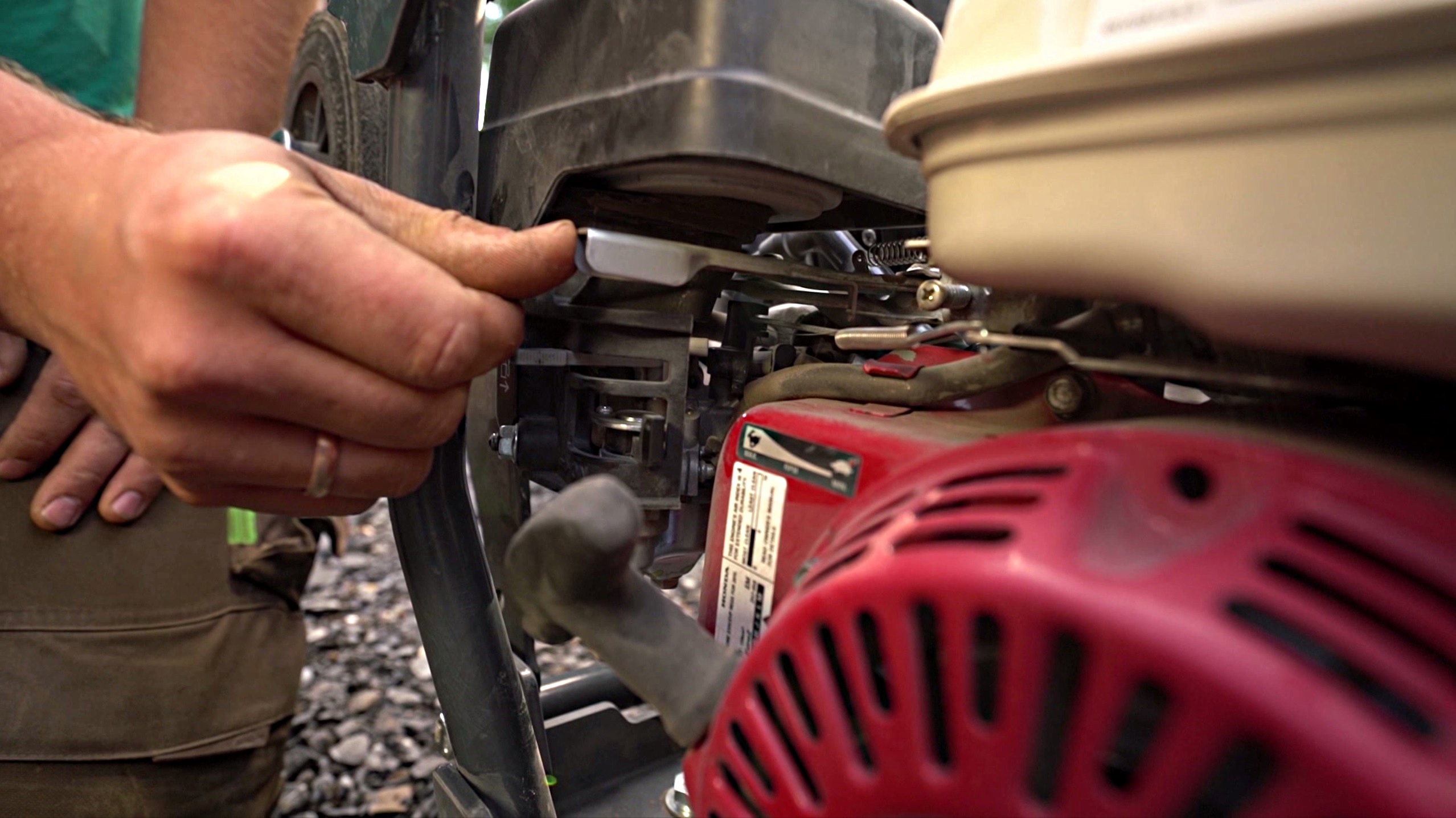

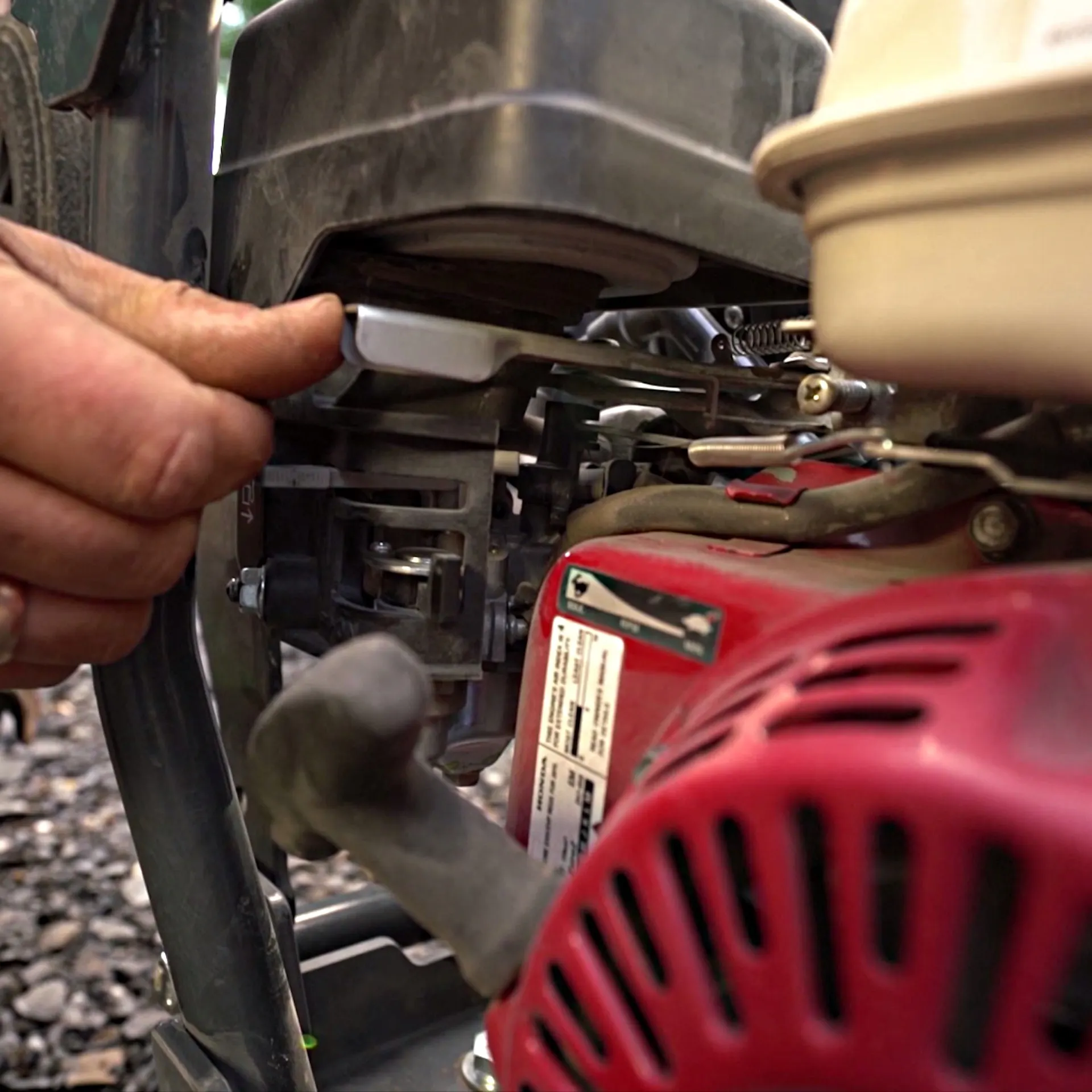

Gaspedal einer Rüttelplatte bedienen
Auf einen Blick
  • Rüttelplatte einschalten
  • Warmlaufen lassen
So geht das

Anschließend stellst du die gewünschte Geschwindigkeit der Maschine ein. Dies geschieht über das Gaspedal beziehungsweise über den Hebel, über den sich die Gaszufuhr steuern lässt. Bist du noch nicht so vertraut mit der Maschine, empfehlen wir, zunächst mit geringerer Geschwindigkeit zu arbeiten.

So geht das

4
Bedienen der Rüttelplatte

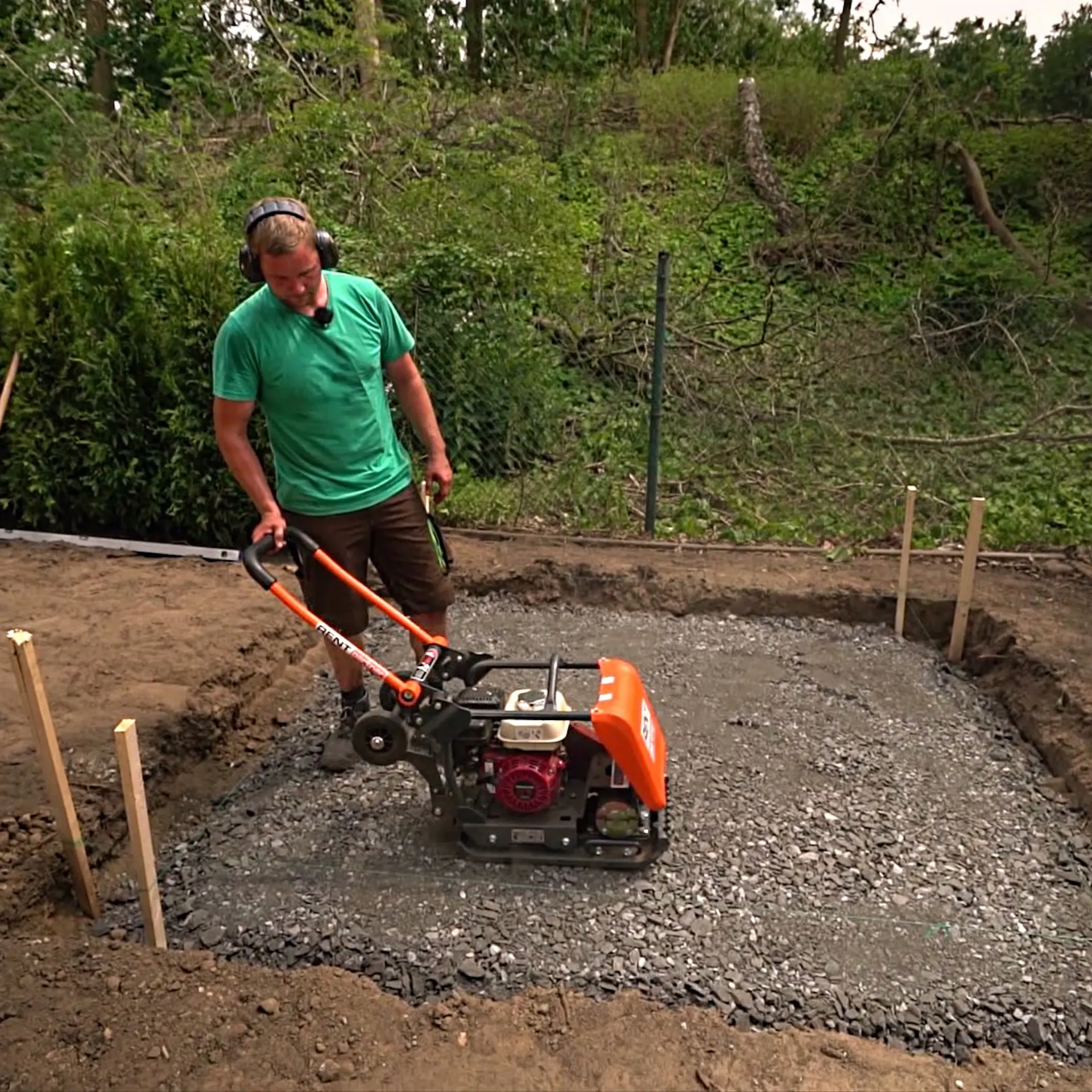

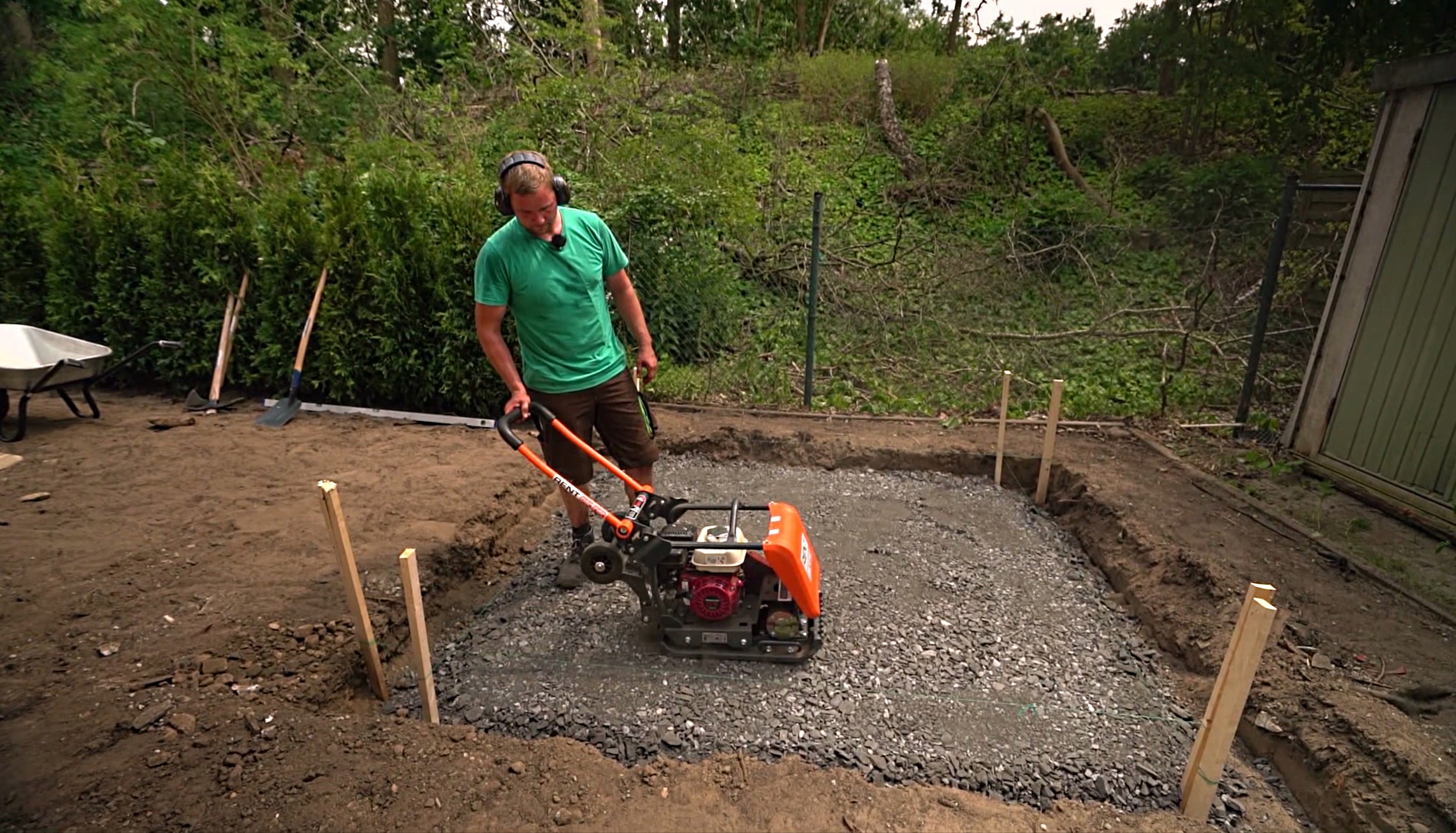

Den Untergrund mit einer Rüttelplatte verdichten
Auf einen Blick
  • Baumaschine in Laufrichtung bewegen
  • Randbereiche mit Stampfer verdichten
So geht das

Ist der Motor warmgelaufen, lässt sich mit der Rüttelplatte arbeiten. Je nach Modell ist die Laufrichtung vorwärts oder rückwärts. Durch Ziehen oder Drücken des Lenkers bewegst du die Platte vor- oder zurück über den Boden. Reversierbare Rüttelplatten, die ihre Laufrichtung beliebig ändern können, sind meist mit einem zusätzlichen Schalthebel ausgestattet.

Damit eine bequeme und fachgerechte Bedienung der Maschine möglich ist, hältst du ausreichend Abstand zum Lenkgriff. Fahre mit der Rüttelplatte über die gesamte Fläche. Eine optimale Verdichtung des Bodens für dein Fundament erreichst du durch zwei Verdichtungsfahrten, einmal in Längs- und einmal in Querrichtung.

Tipp: Randbereiche des Bodens, die sich nicht mit der Maschine abfahren lassen, verdichtest du mit einem Handstampfer zu einem tragfähigen Untergrund.

So geht das

5
Pflasterflächen abrütteln – Gummimatte montieren

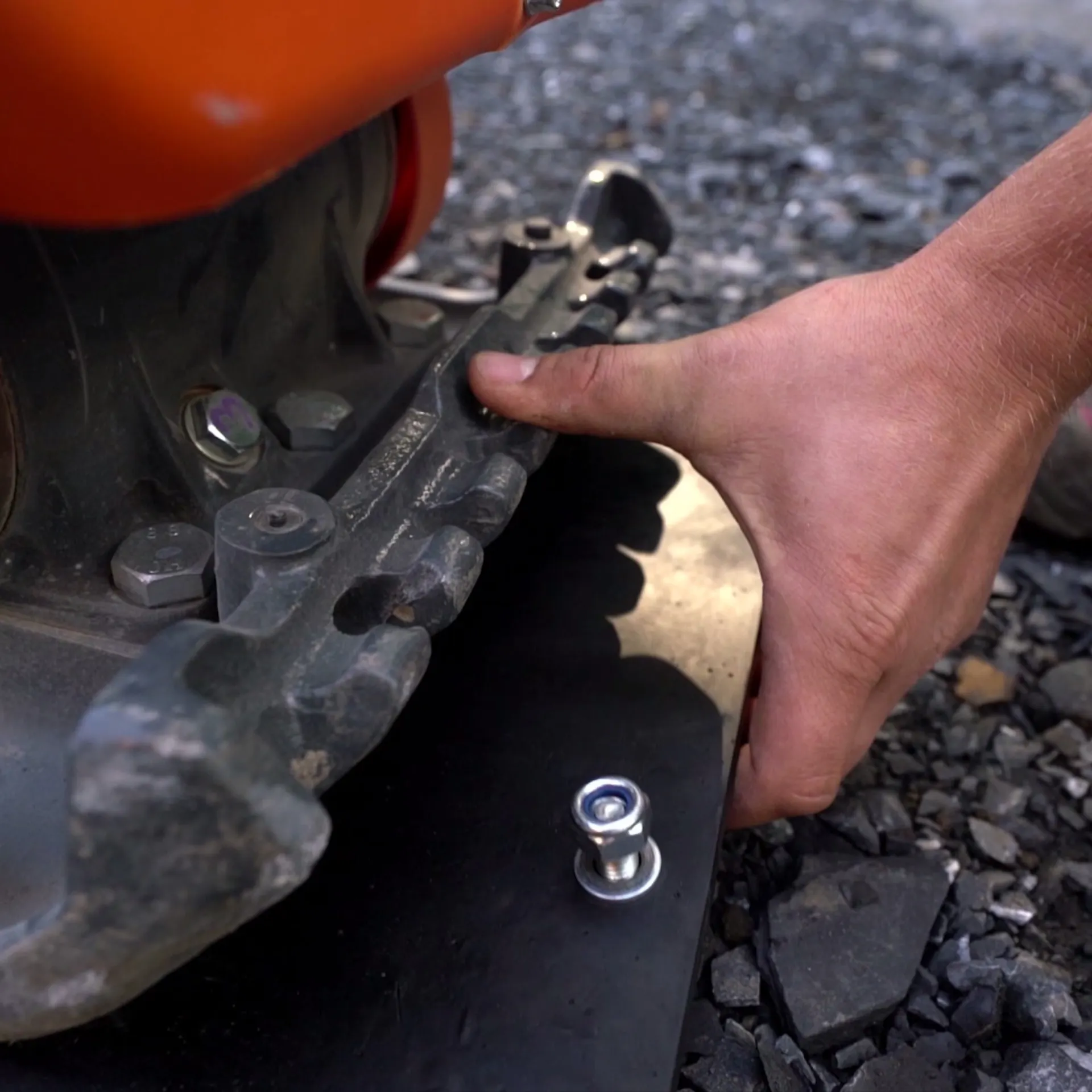

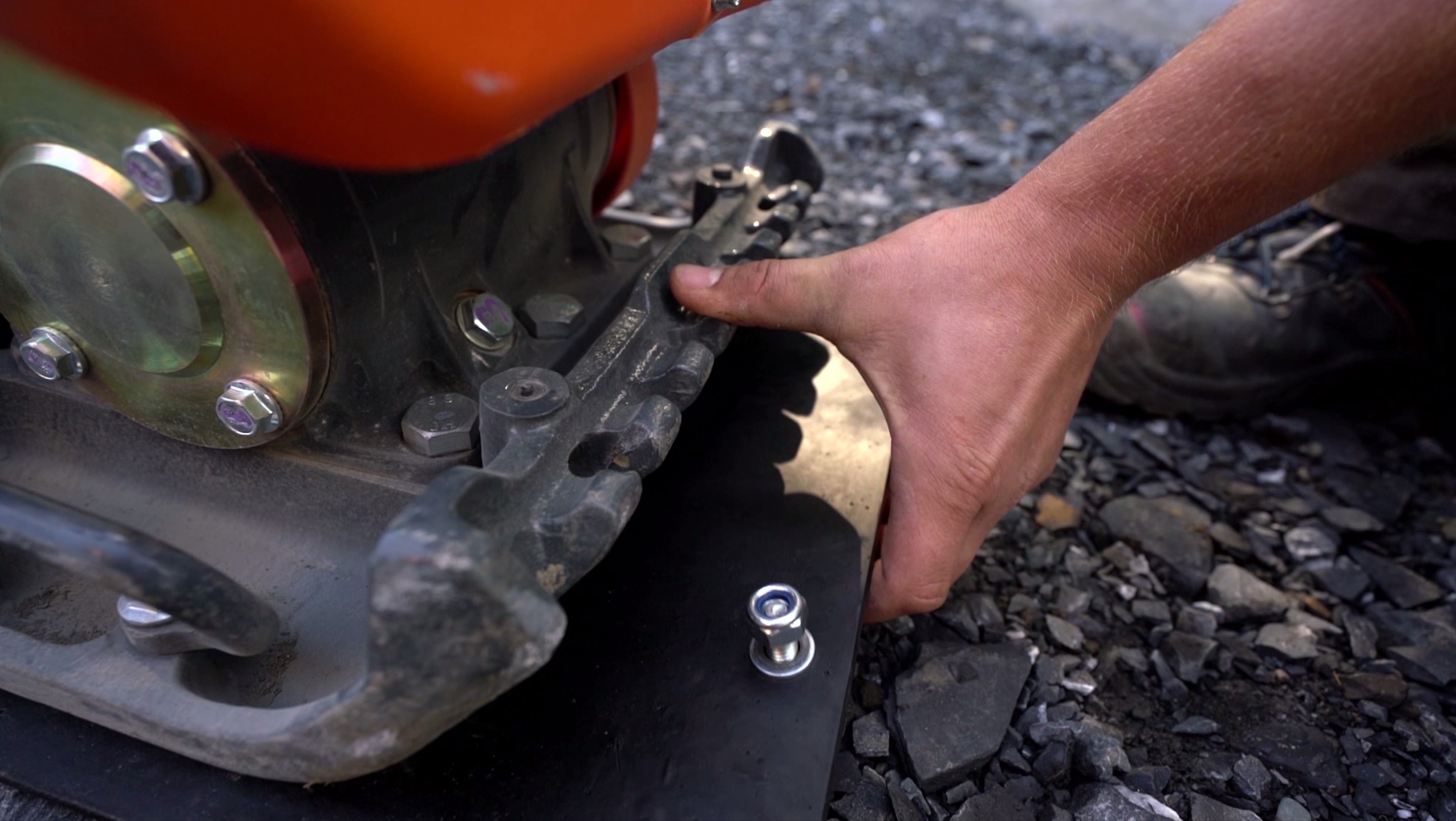

Gummimatte an Rüttelplatte montieren
Auf einen Blick
  • Gummimatte verwenden
  • Gepflasterte Flächen bearbeiten
So geht das

Zum Abrütteln von Pflasterflächen ist der Einsatz einer Gummiplatte ein Muss. Nur so bleibt das Terrassenpflaster beim Verdichten des Untergrundes unbeschädigt. Zum Montieren der Gummimatte zeigt die Metallschiene der Matte nach unten, damit sie auch beim Abrütteln fest mit der Maschine verbunden bleibt. Anschließend die Rüttelplatte nach hinten drücken und die Gummimatte unterschieben. Die an der Matte befindlichen Schrauben führst du nun in die Arretierungsöffnungen ein und schraubst diese fest. Die Unterlegscheiben liegen dabei am Metall.

Hinweis: Die Gummiplatte darf ausschließlich auf Pflastersteinen verwendet werden.

So geht das

6
Ausschalten der Rüttelplatte

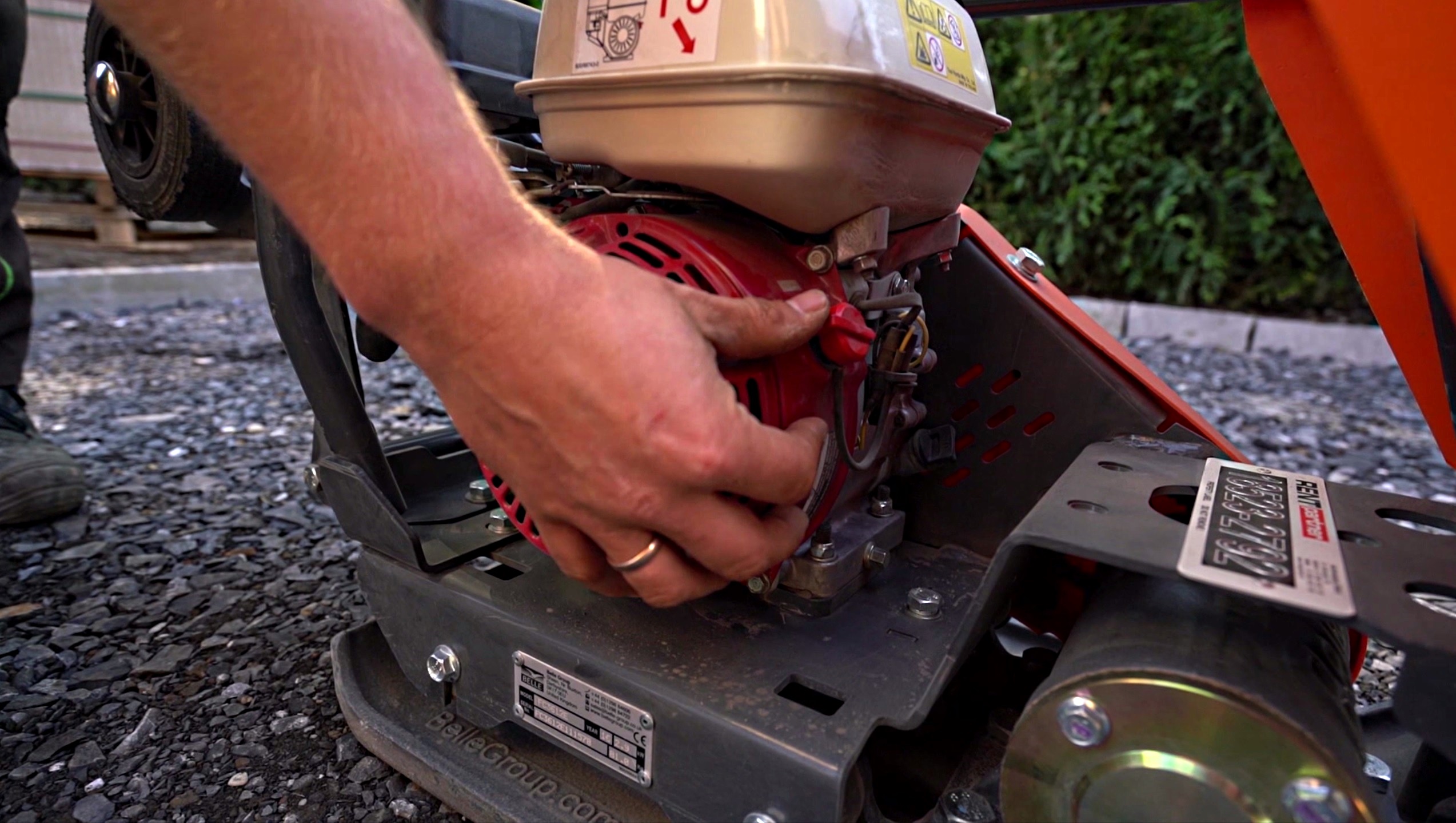

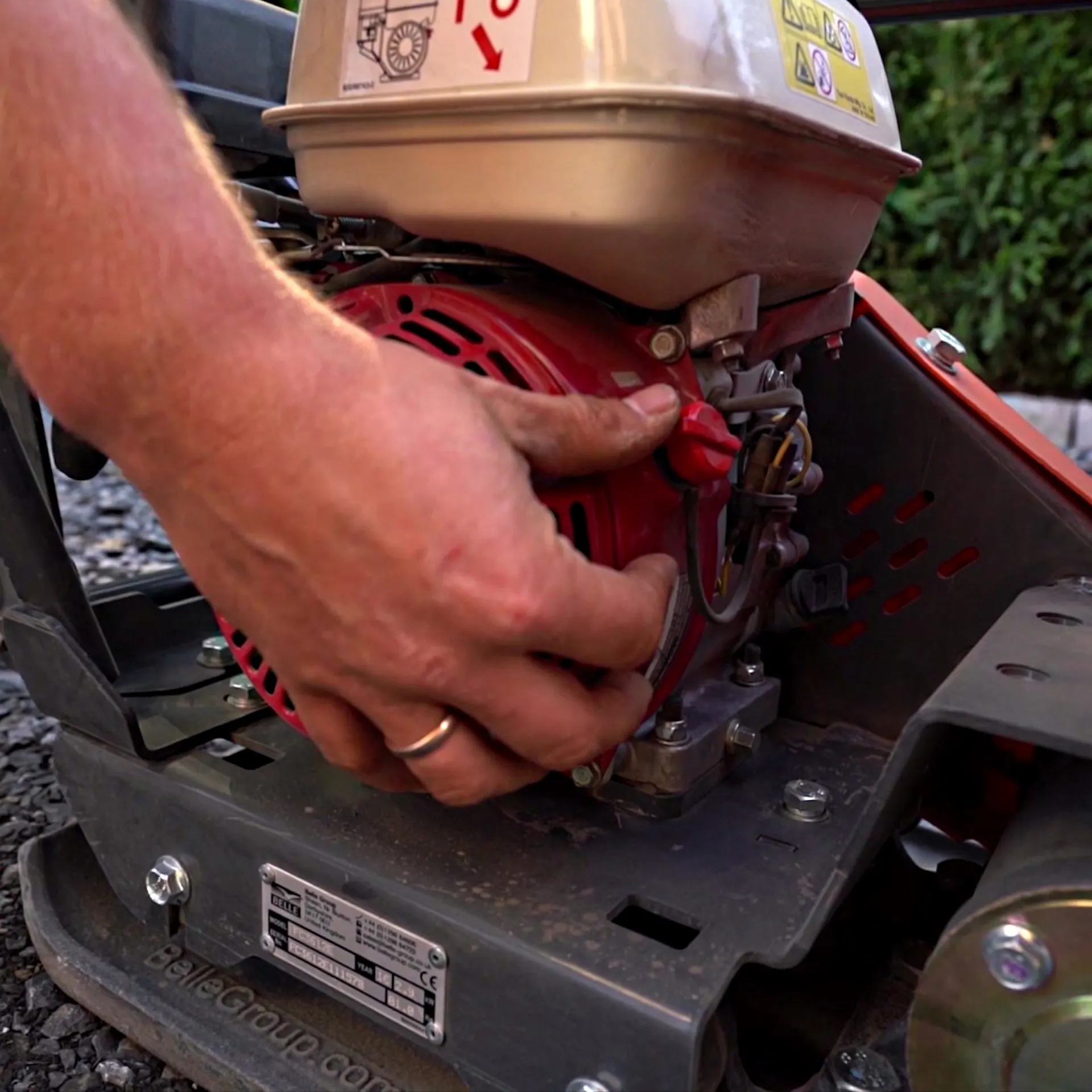

Ausschalten der Rüttelplatte
Auf einen Blick
  • Standgas einstellen
  • Maschine halten lassen
  • Rüttelplatten ausschalten
So geht das

Um die Rüttelplatte zu stoppen, reicht es aus, den Gashebel auf Standgas zu stellen. In diesem Zustand läuft der Motor weiter, die Maschine bleibt aber stehen. Um auch den Motor auszuschalten, drehst du den Benzinhahn zu und legst den Schalter von „An“ auf „Aus“ um.

Tipp: Lass die Maschine vor dem Transport ausreichend abkühlen.

So geht das

Das benötigst du für dein Projekt

  • Rüttelplatte
  • Handschuhe
  • Kies, Splitt oder Erde
  • Sicherheitsschuhe
  • Gehörschutz
  • Sicherheitsbrille
