Dunstabzugshaube austauschen

Zuletzt aktualisiert: 30.09.20214 MinutenVon: OBI Redaktion
Eine Dunstabzugshaube.

Ablufthauben verbessern das Raumklima in einer Küche, indem sie Gerüche und Kochdunst aus der Luft filtern. Wie du eine Dunstabzugshaube austauschen kannst, erfährst du in diesem Ratgeber.

Dunstabzugshaube austauschen – das richtige System finden

Um deine Dunstabzugshaube auszutauschen, solltest du zunächst in Erfahrung bringen, welches System in deiner Küche zum Einsatz kommt: Es gibt Abluft-Systeme und Umluft-Systeme mit einem Filter. Abluft-Systeme leiten die angesaugte Luft durch ein Loch in der Wand aus dem Haus. Umluft-Systeme hingegen filtern Gerüche und Kochdunst aus der angesaugten Luft heraus und leiten sie wieder in die Küche zurück.

Tipp: Bei Umluft-Systemen wird die Luft durch Fett- und Aktivkohlefilter gereinigt. Je nachdem, wie viel du kochst, solltest du den Kohlefilter etwa alle sechs Monate erneuern, damit die Filterleistung konstant bleibt.

Besorge dir ein Abzugshauben-Modell, das zu deinem System passt. In vielen Fällen kannst du auch ein Modell verwenden, das für beide Systeme geeignet ist: Es kann die Luft dann über einen Filter reinigen oder aus dem Haus leiten.Lege dir alle Materialien und Werkzeuge übersichtlich im Raum zurecht. Wie du eine Dunstabzugshaube austauschen kannst, erklären wir dir in unserer Videoanleitung. Alternativ findest du die einzelnen Schritte auch in der unten stehenden Anleitung. Die Schritt-für-Schritt-Anleitung kannst du zudem als PDF herunterladen.

Mit Aufruf des Videos stimmen Sie einer Datenübertragung an Youtube zu. Für die Datenverarbeitung durch Youtube gelten deren Datenschutzhinweise.
Weitere Informationen

Dunstabzugshaube austauschen

4 Schritte

1
Alte Abzugshaube demontieren

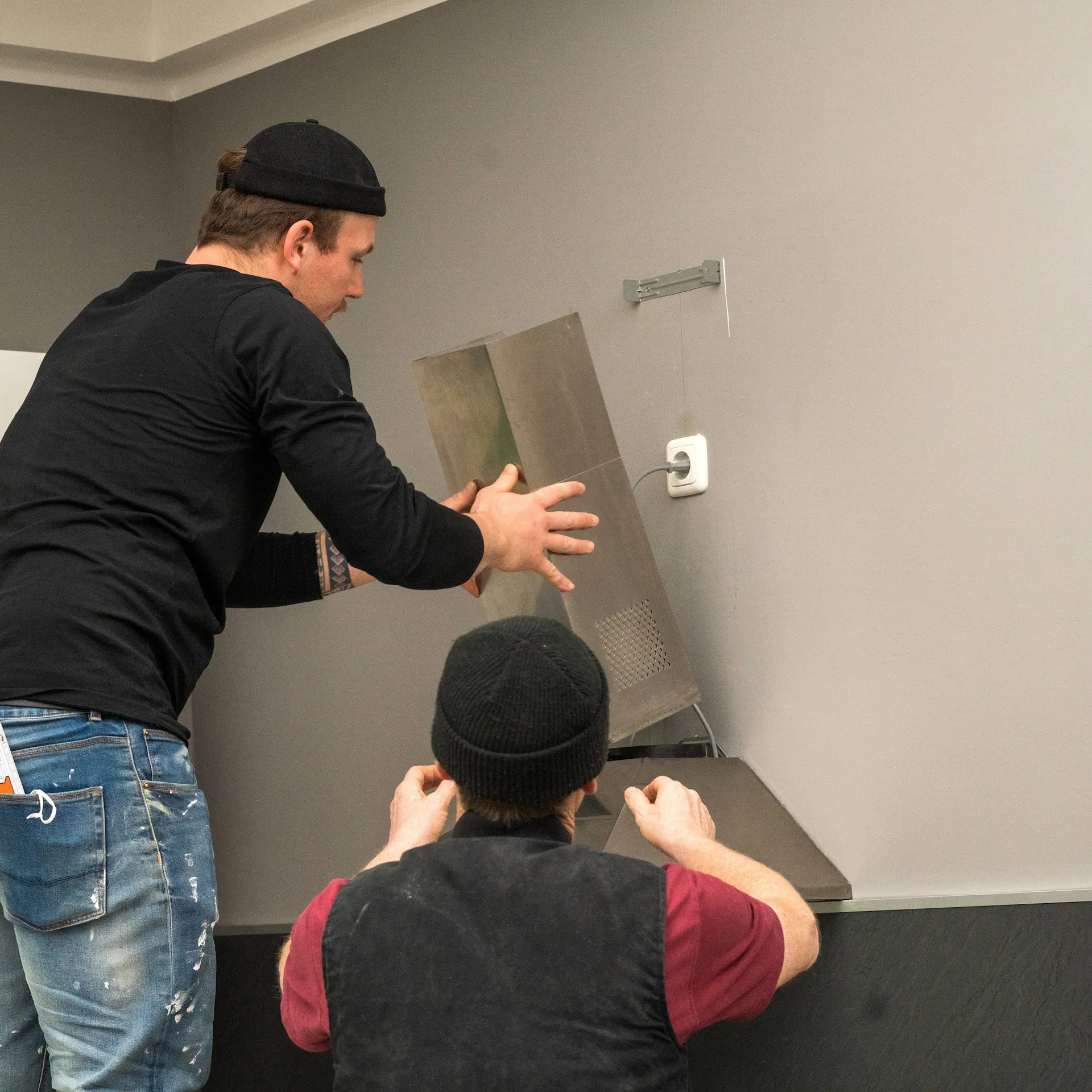

Heimwerker demontieren eine Dunstabzugshaube.
Auf einen Blick
  • Schrauben am Luftkanal lösen
  • Luftkanal abnehmen
  • Halterung abnehmen und Stecker ziehen
  • Schrauben lösen und Dunstabzugshaube abnehmen
So geht das

Zuerst musst du deine alte Abzugshaube demontieren. Dazu löst du die Schrauben oben am Luftkanal und nimmst ihn ab. Die Halterung darunter schraubst du ebenfalls ab und ziehst den Stecker aus der Steckdose.



Anschließend löst du die Schrauben außen und innen an der Dunstabzugshaube, während eine zweite Person sie festhält. Sind die Schrauben gelöst, nehmt ihr das Modell komplett von der Wand.

So geht das

2
Montage vorbereiten

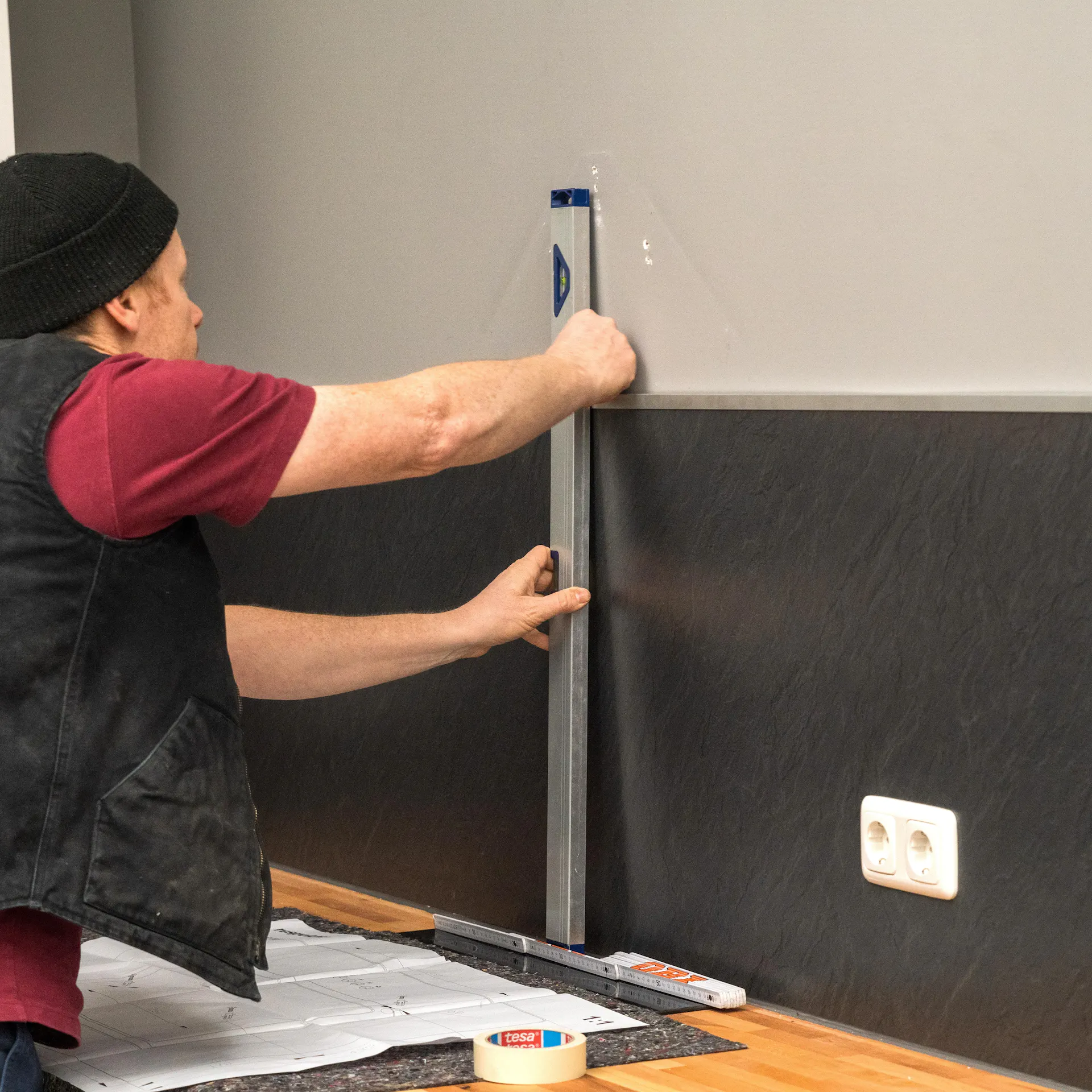

Heimwerker messen die Wand für die Montage einer Dunstabzugshaube ab.
Auf einen Blick
  • Richtigen Abstand von Kochfeld zur Dunstabzugshaube festlegen und markieren
  • Position der Bohrlöcher bestimmen
So geht das

Bringe deine neue Abzugshaube 50 cm bis 60 cm über dem Kochfeld an. Wenn du einen Gasherd nutzt, sollte der Abstand größer sein: In diesem Fall montierst du die Haube 75 cm über dem Kochfeld.



Um sie dabei exakt mittig auszurichten, misst du die genaue Herdmitte mit einem Zollstock aus. Markiere die Position der Herdmitte dann mit einer Wasserwaage senkrecht an die Wand.



Ein weiterer Punkt bei der korrekten Montage ist das Befestigungssystem deiner neuen Dunstabzugshaube. Dazu hast du die Möglichkeit, das Gehäuse der Haube über zuvor angebrachte Wandschrauben einzuhängen. In vielen Fällen liegt bei einer Dunstabzugshaube eine Montageschablone für diesen Zweck bei. Klebe die Schablone mit Kreppband exakt waagerecht und mit der Mitte genau auf die Markierung an die Wand.



Sollte deiner Dunstabzugshaube keine Schablone beiliegen, misst du die Montagepunkte an der Haube aus und überträgst die Maße zum Bohren händisch auf die Wand. Achte darauf, dass die Markierungen exakt senk- beziehungsweise waagerecht zueinanderstehen.

So geht das

3
Neue Dunstabzugshaube anbringen

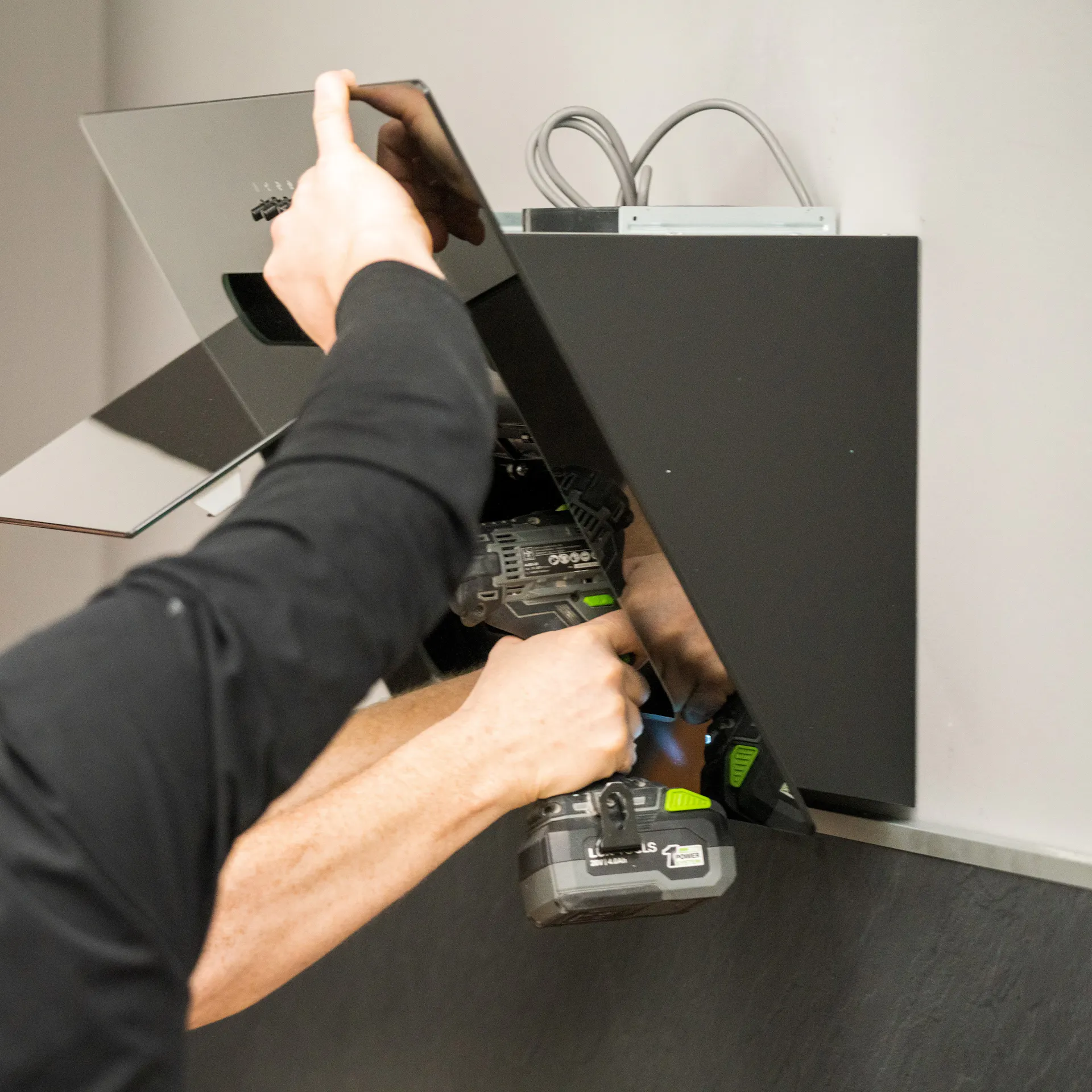

Heimwerker bringen eine neue Dunstabzugshaube an die Wand an.
Auf einen Blick
  • Festschrauben in die Wand bohren
  • Filter entfernen und Dunstabzugshaube aufhängen
So geht das

Zum Anbringen der neuen Haube bohrst du nun entweder direkt durch die Schablone oder durch deine übertragenen Markierungen in die Wand und setzt die Dübel ein. Anschließend drehst du die Schrauben zu etwa 4/5 in die Wand, damit du die Haube daran aufhängen kannst.



Nimm vor dem Aufhängen den Filter aus der Haube und hänge das Gehäuse vorsichtig mit den dafür vorgesehenen Aussparungen auf die Schrauben. Richte die Festschrauben am besten zusammen mit einer weiteren Person aus: Während eine Person das Gehäuse in Position hält, zieht die andere die Schrauben mit dem Akkuschrauber fest. Kontrolliert abschließend noch einmal mit der Wasserwaage die waagerechte Ausrichtung der Haube.

So geht das

4
Flachkanal anbringen

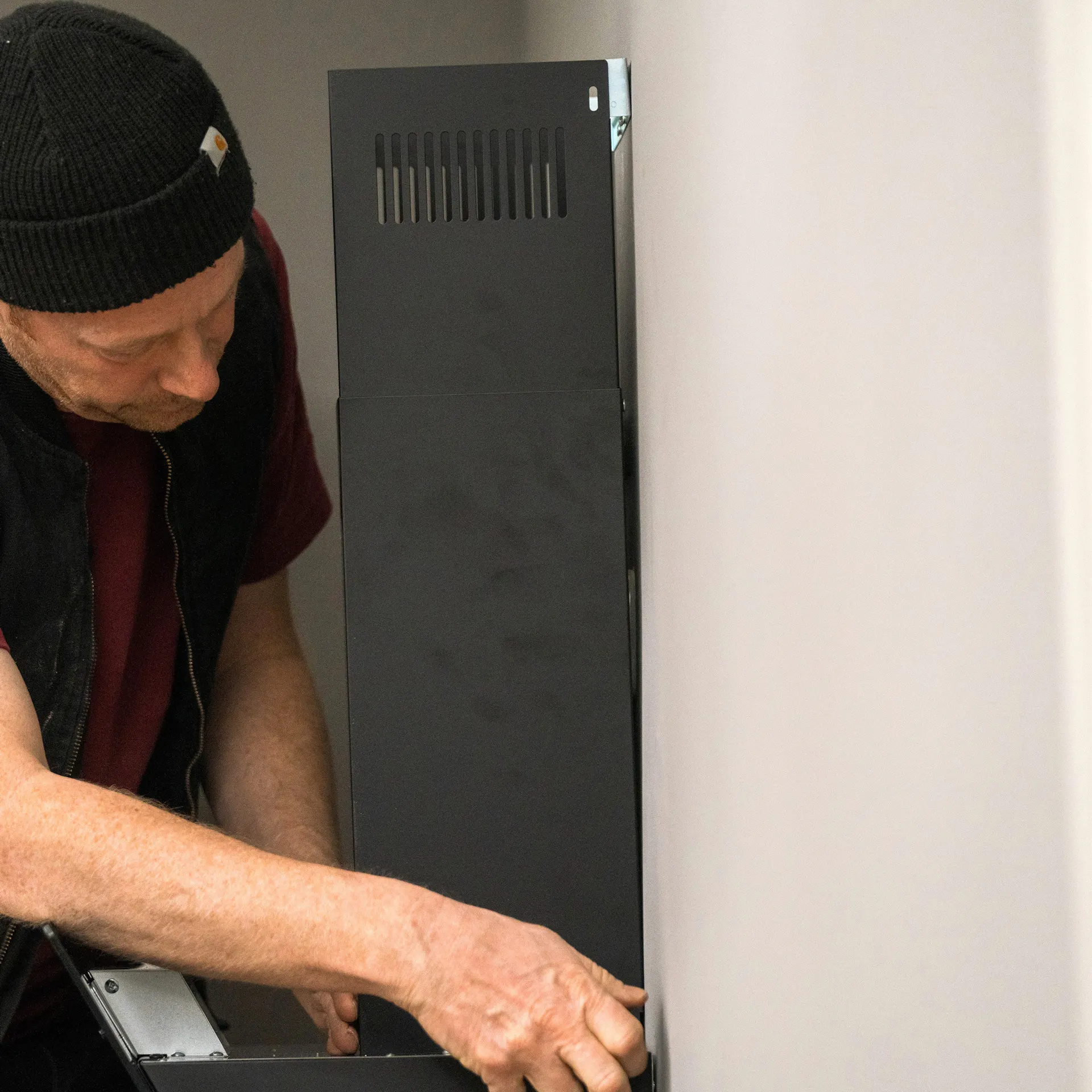

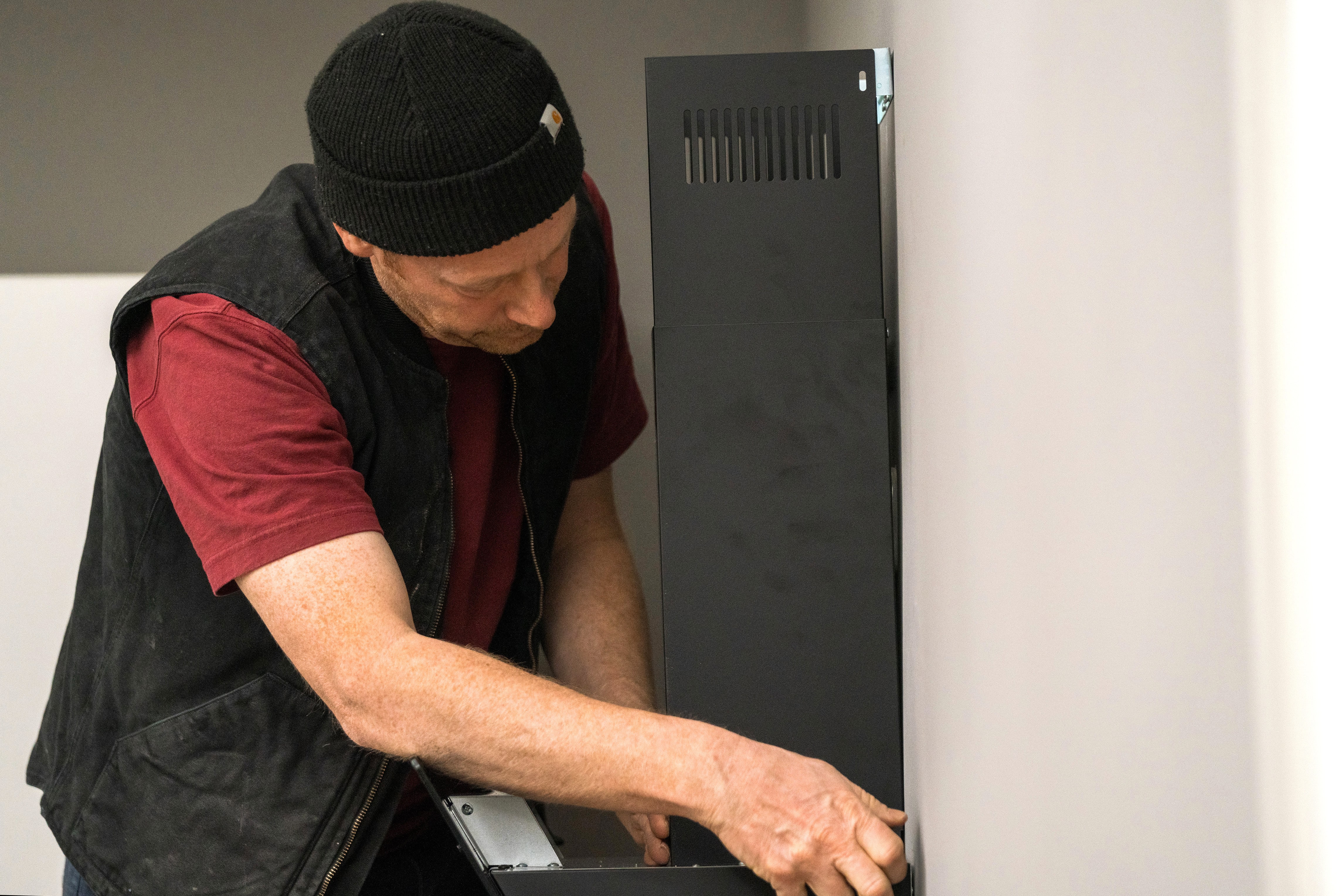

Heimwerker montiert einen Flachkanal an einer Dunstabzugshaube.
Auf einen Blick
  • Flachkanal in die Wand schrauben und auf die Haube setzen
  • Filter einsetzen und Dunstabzugshaube testen
So geht das

Nun bringst du noch den Flachkanal an: Verbinde gegebenenfalls erst die einzelnen Elemente des Flachkanals und miss dann dessen gesamte Länge. Dann verlängerst du deine Markierung der Herdmitte oberhalb der neuen Haube um die Länge des Flachkanals und markierst außerdem die Mitte zwischen den Schraublöchern auf der Flachkanalhalterung. Du kannst sie dann exakt ansetzen und direkt in der Wand verschrauben.



Schraube den Kanal dann mithilfe einer Schiene zusammen. Im Anschluss steckst du den Stecker der Dunstabzugshaube ein, setzt den Flachkanal auf die Haube und schraubst ihn oben an der Halterung sowie unten an der Haube fest.



Setze den Filter wieder ein und teste, ob alles funktioniert und der Raum durchlüftet wird. Ist das der Fall, ist deine neue Dunstabzugshaube eingebaut.

So geht das

Das benötigst du für dein Projekt

  • Abdeckfolie oder Malervlies
  • Kopffreie Dunstabzugshaube
  • Akkuschrauber mit Bit
  • Bleistift
  • Bohrmaschine mit Steinbohrer
  • Cuttermesser
  • Hammer
  • Leiter
  • Schraubendreher
  • Staubsauger
  • Wasserwaage
  • Zollstock
