Chipsschleuder selber bauen – DIY-Anleitung

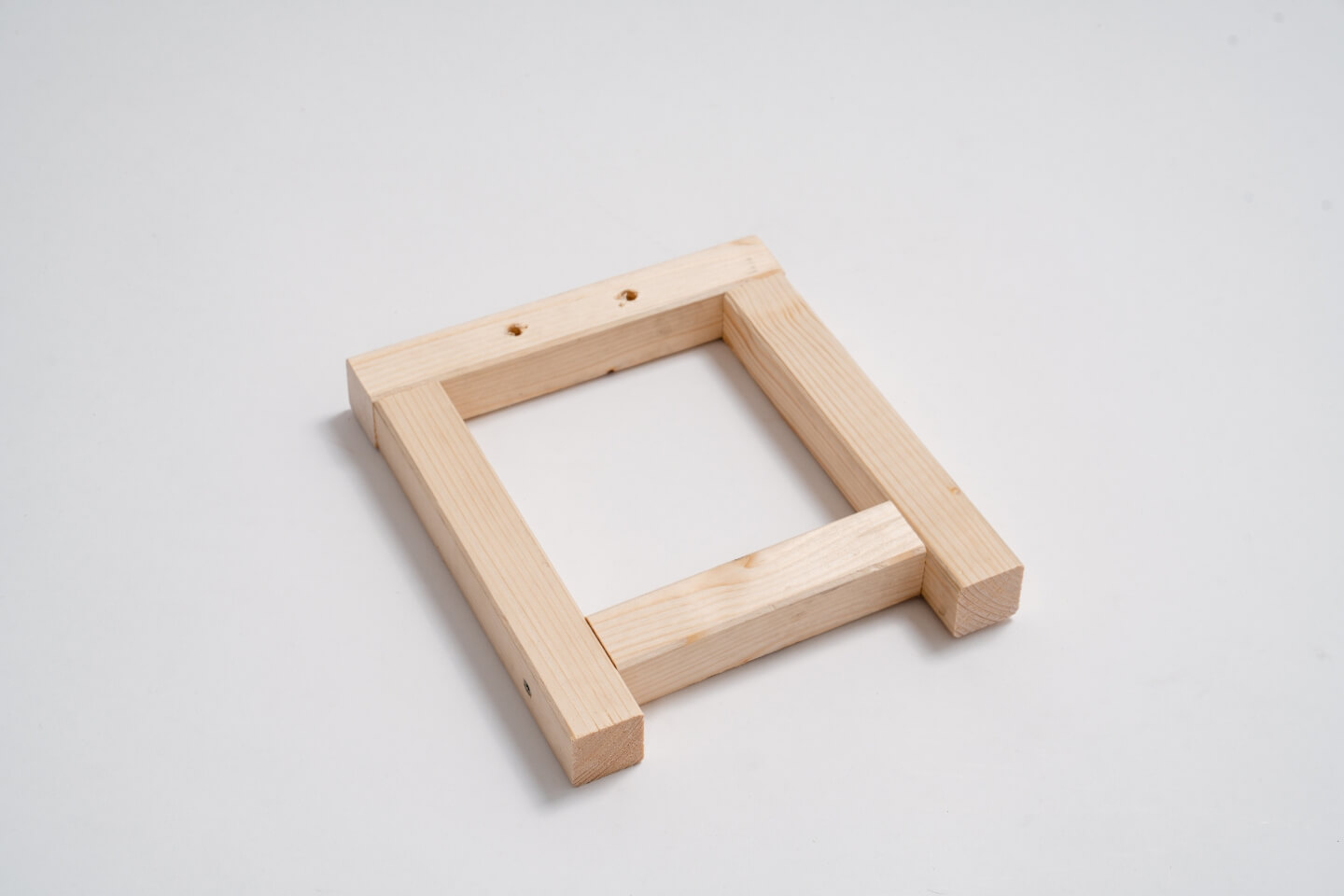

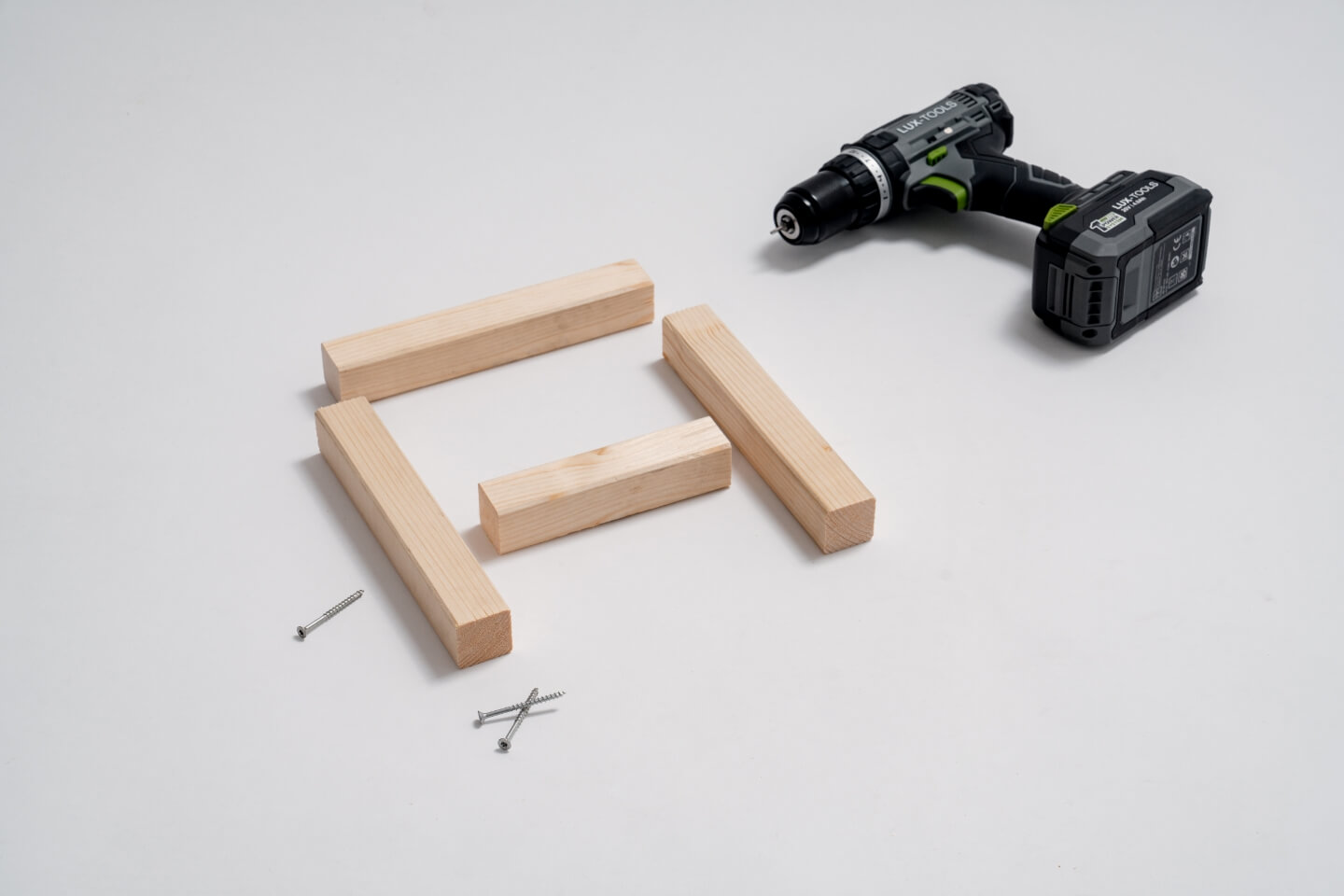

In einem ersten Schritt verschraubst du drei der 22 cm Vierkanthölzer mit je zwei 4 x 60 mm Schrauben zu einem umgedrehten U. Danach schraubst du ein Vierkantholz mit der Länge von 15,4 cm mit zwei 4 x 60 mm Schrauben in die untere Öffnung deiner U-Form. Halte dabei einen Abstand von 2,5 cm zu der Unterkante der drei Seitenteile ein.

Nun bohrst du mit dem Akkuschrauber und dem 10 mm Bohrer in die obere Leiste mittig zwei Löcher. Achte darauf, dass die Löcher jeweils 6 cm von der Kante entfernt sind.

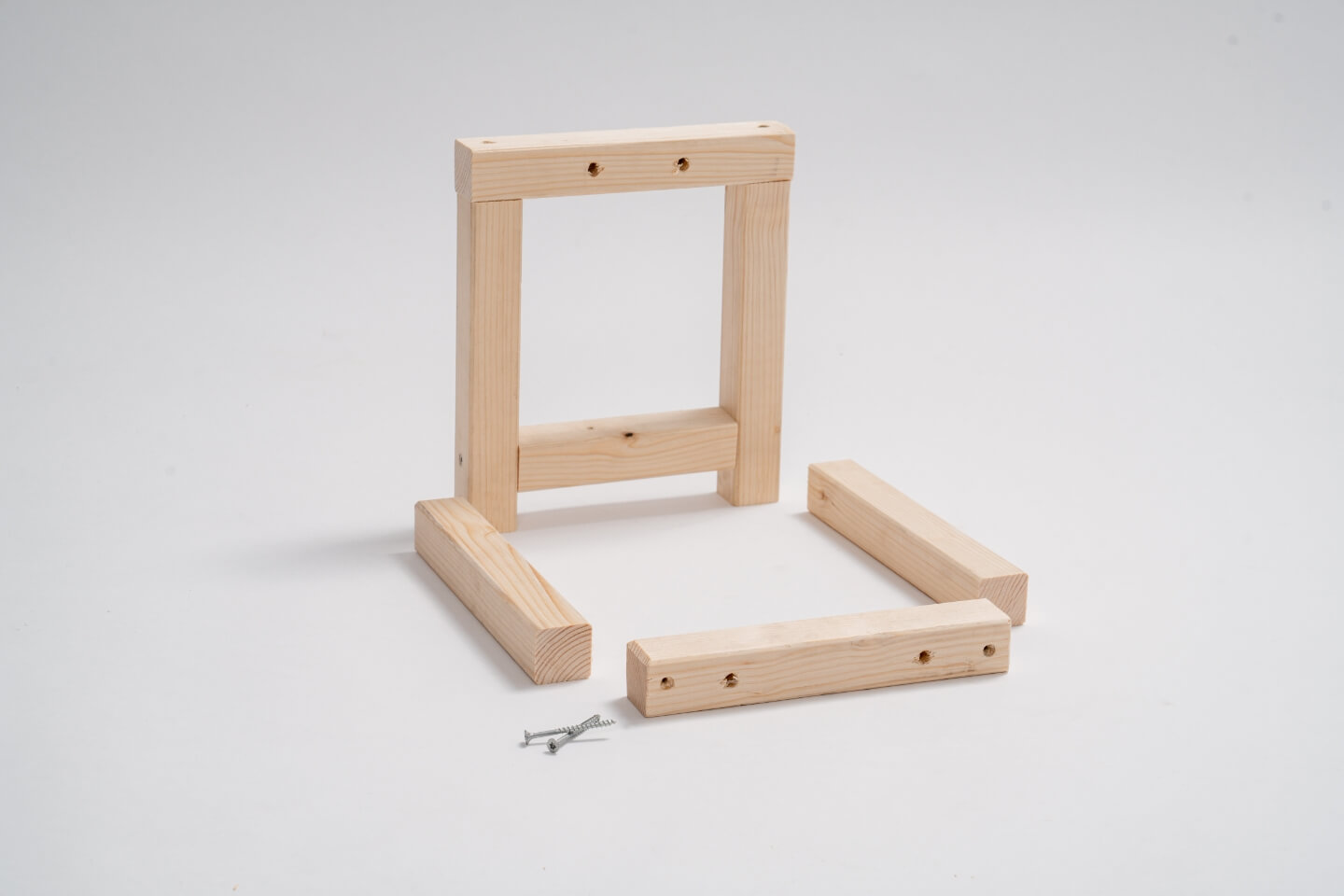

Im nächsten Schritt bohrst du zwei 10 mm Löcher mittig in die Leiste eines weiteren Vierkantholzes. Lass dabei einen Abstand von 2 cm zu den Kanten. Danach verschraubst du dieses Vierkantholz und zwei weitere Vierkanthölzer mit zwei 4 x 60 mm Schrauben zu einem weiteren U.

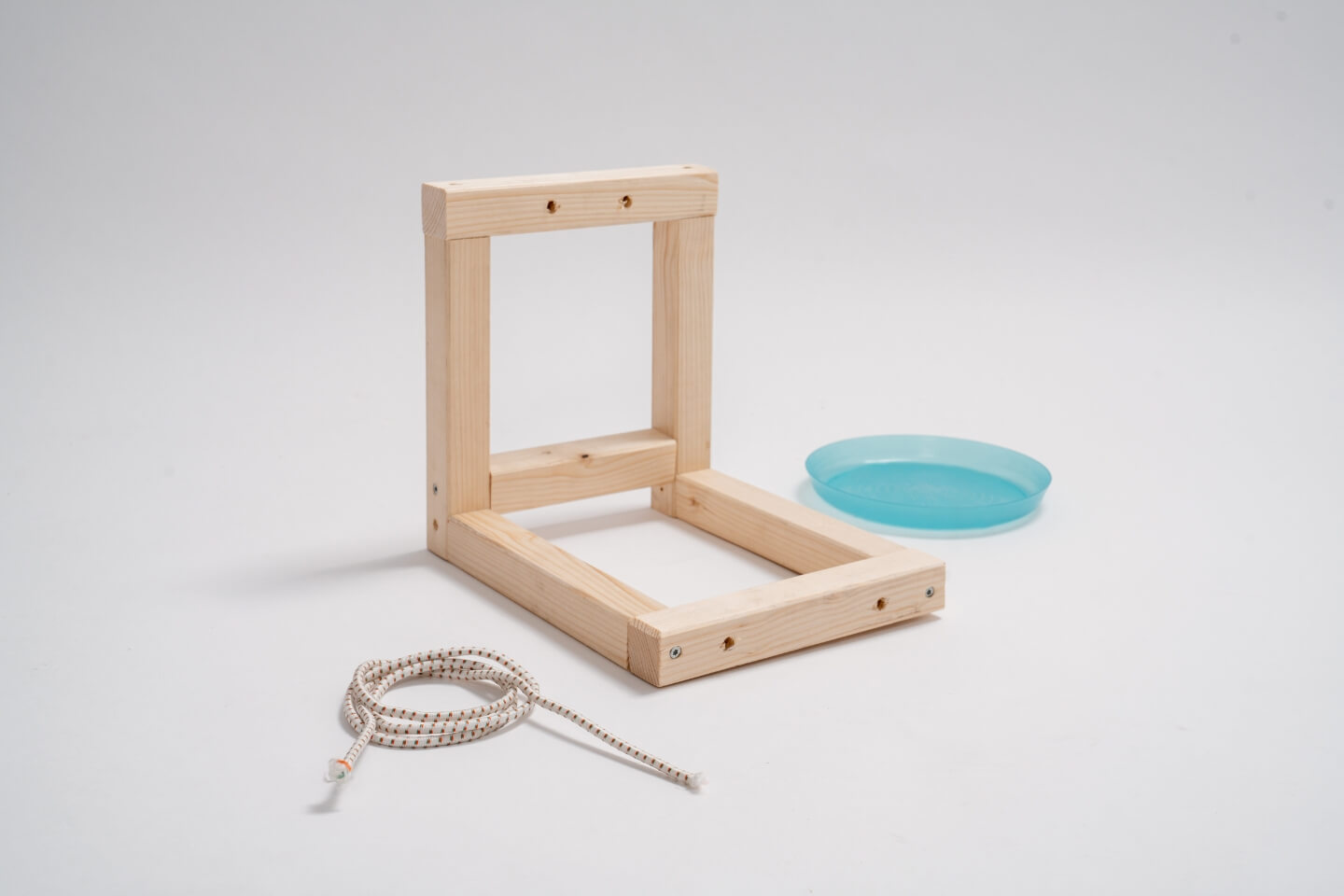

Dieses zweite U schraubst du mit zwei 4 x 60 mm Schrauben im 90-Grad-Winkel an das erste Holzstück. Stelle dabei sicher, dass die eingebohrten Löcher nach außen zeigen.

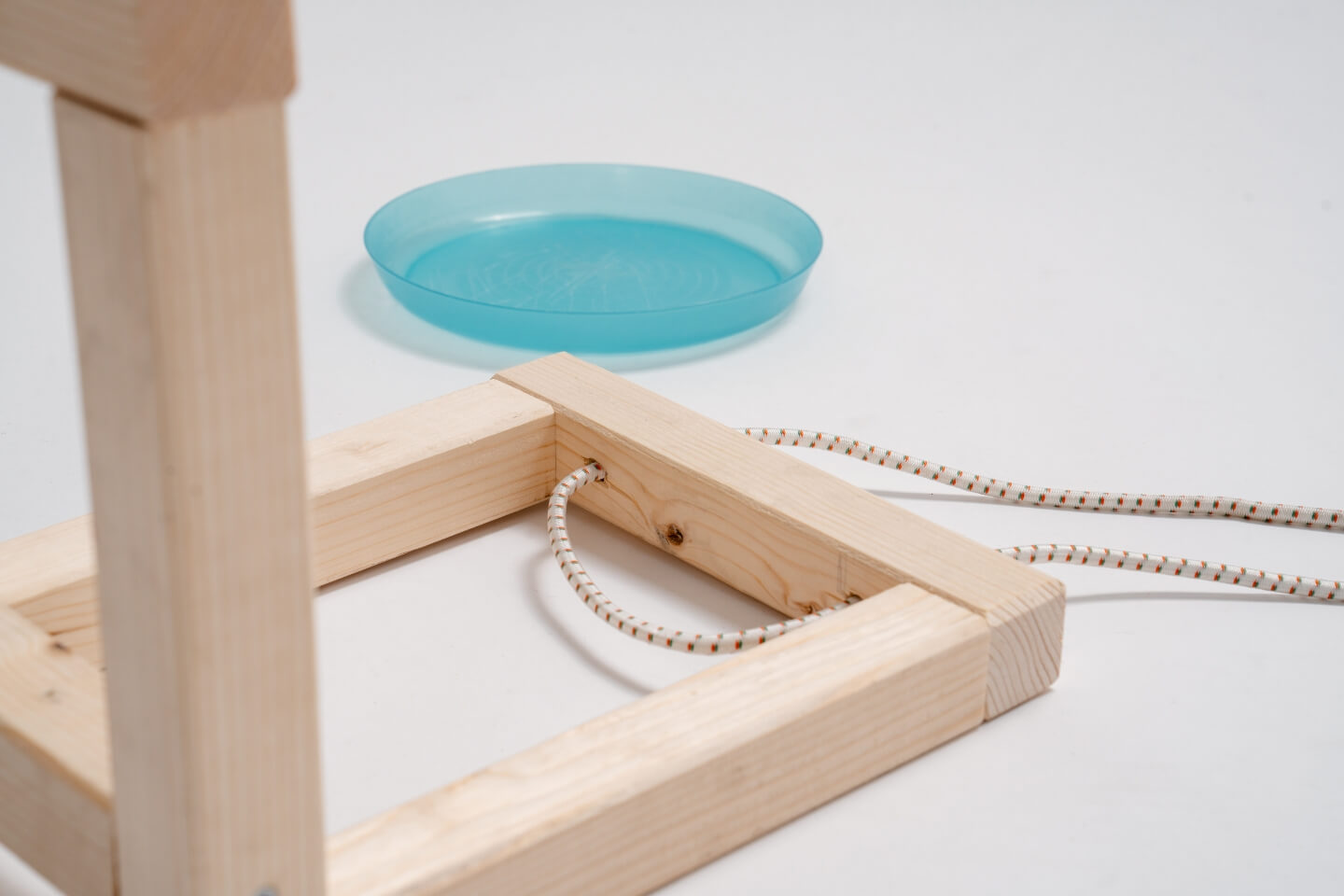

Als Nächstes fädelst du das Gummiseil von der Innenseite durch die Löcher des äußeren Vierkantholzes von deinem liegenden Rahmen. Achte darauf, dass beide Seiten gleichlang sind.

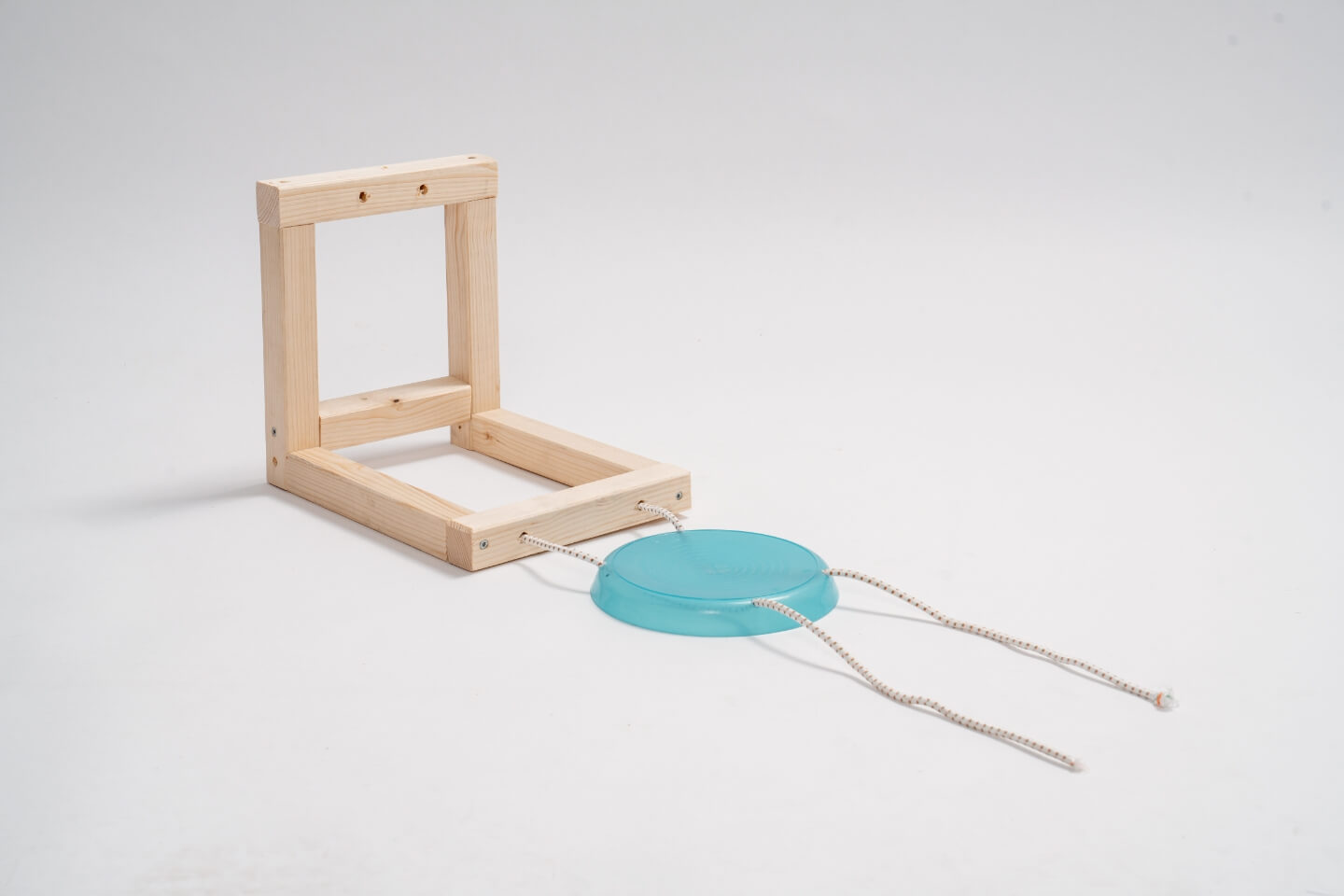

Bohre jetzt vier 8 mm Löcher in die Rille des Plastiktellers. Dann fädelst du die Enden des Gummiseils durch den Teller.

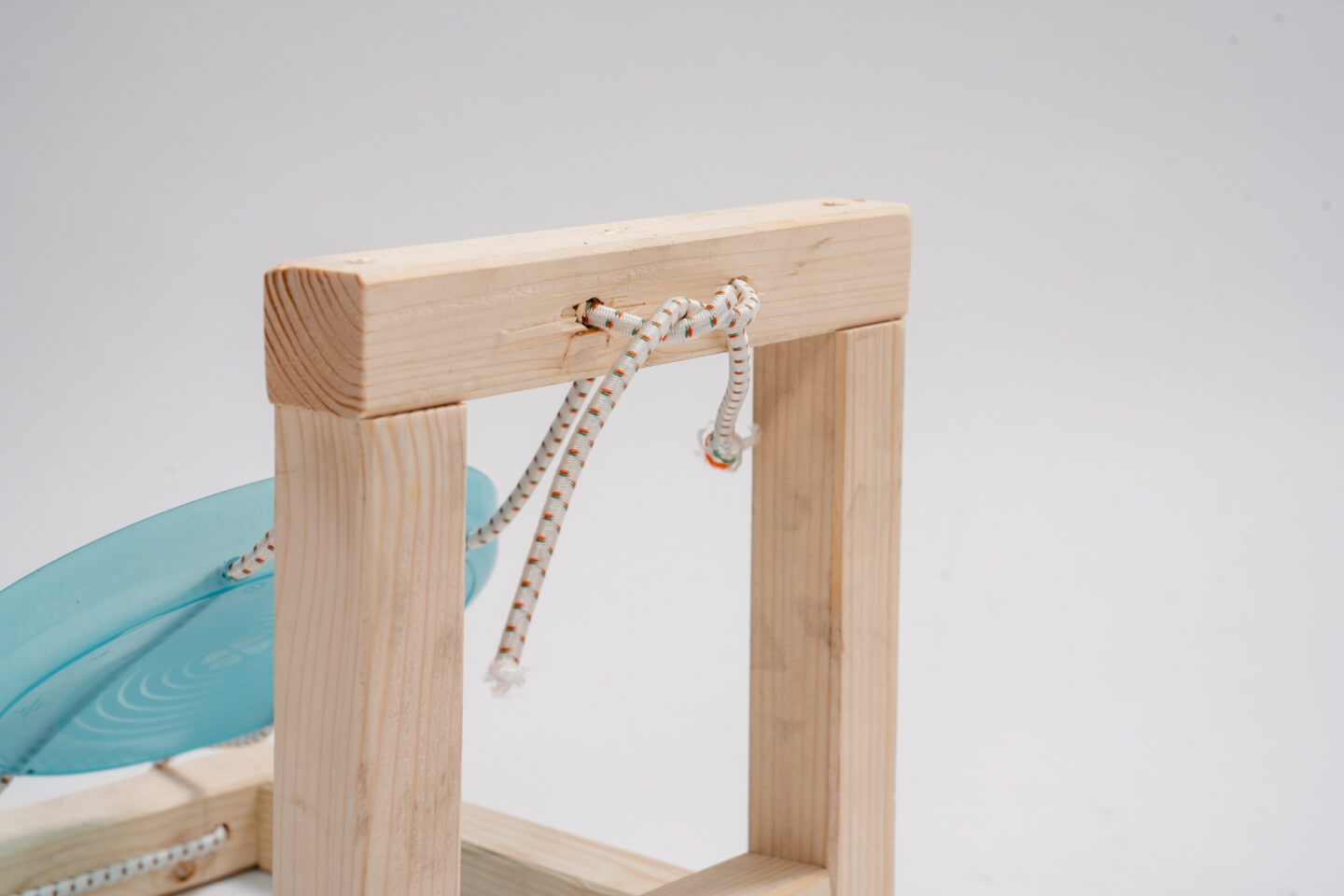

Ziehe das Gummiseil danach durch die Löcher auf der oberen Querstrebe und knote das Seil fest.

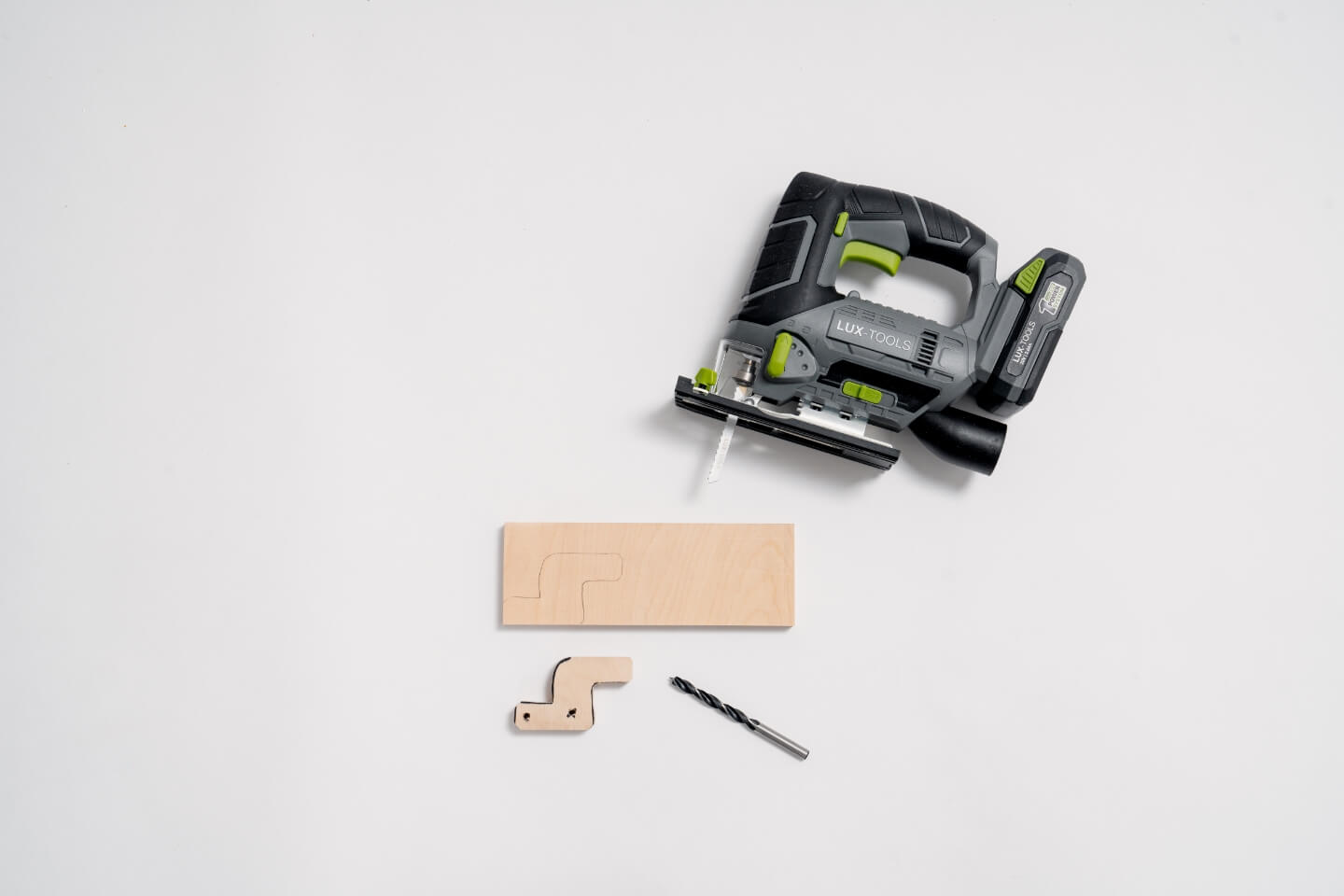

In einem weiteren Schritt zeichnest du mit einem Bleistift die Umrisse für den Auslöser auf die Multiplex-Platte ein. Die Form ähnelt einem S und ist insgesamt 4,5 cm breit und 3 cm hoch. Säge das Holzstück nun vorsichtig mit der Stichsäge aus und bohre anschließend mit dem Akkuschrauber zwei 3 mm Löcher hinein.

Hinweis: Sei vorsichtig, wenn du mit der Stichsäge arbeitest und trage immer eine Schutzbrille.

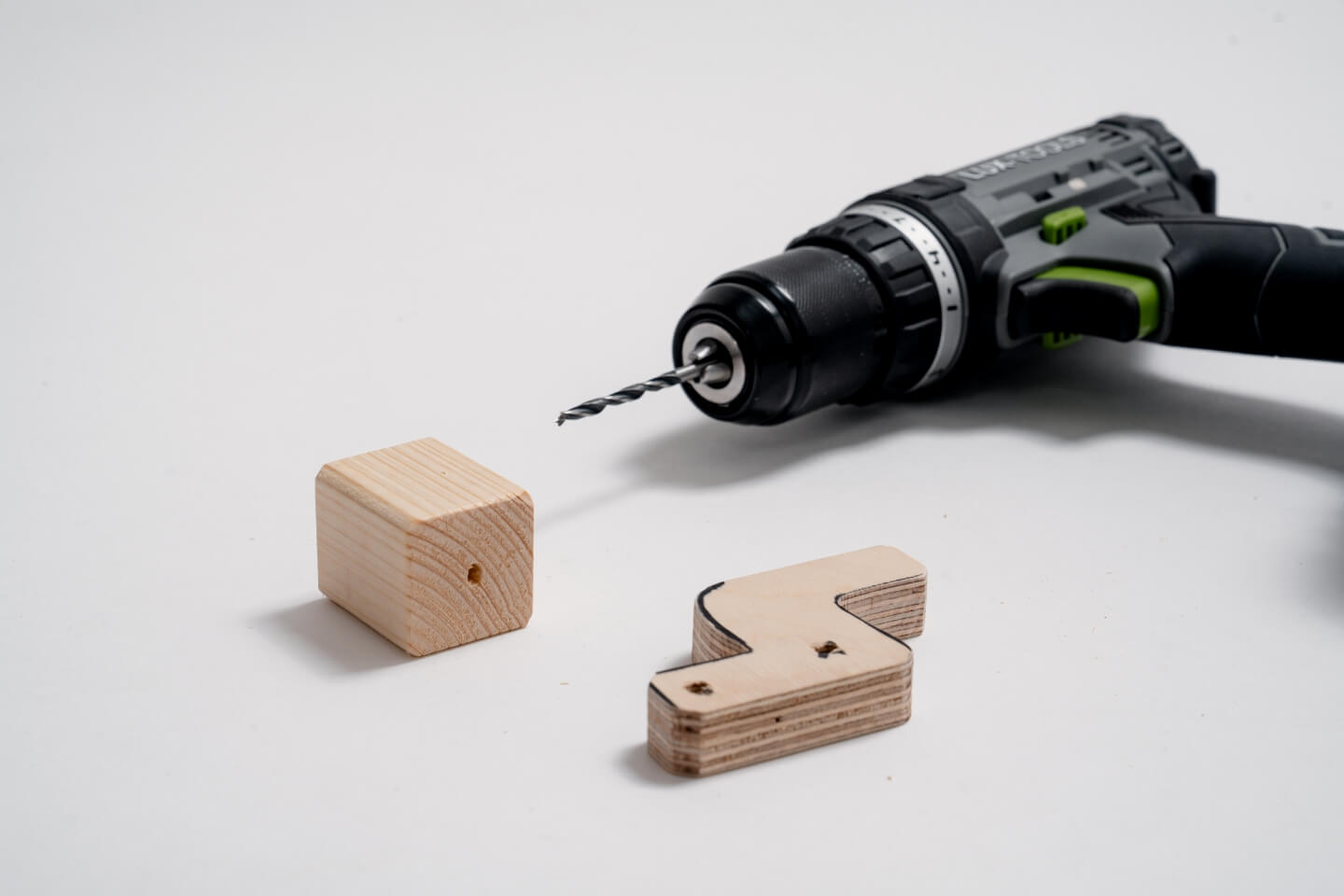

Jetzt benötigst du das 3,4 cm Vierkantholz. Bohre hier mittig ein 3 mm Loch ein.

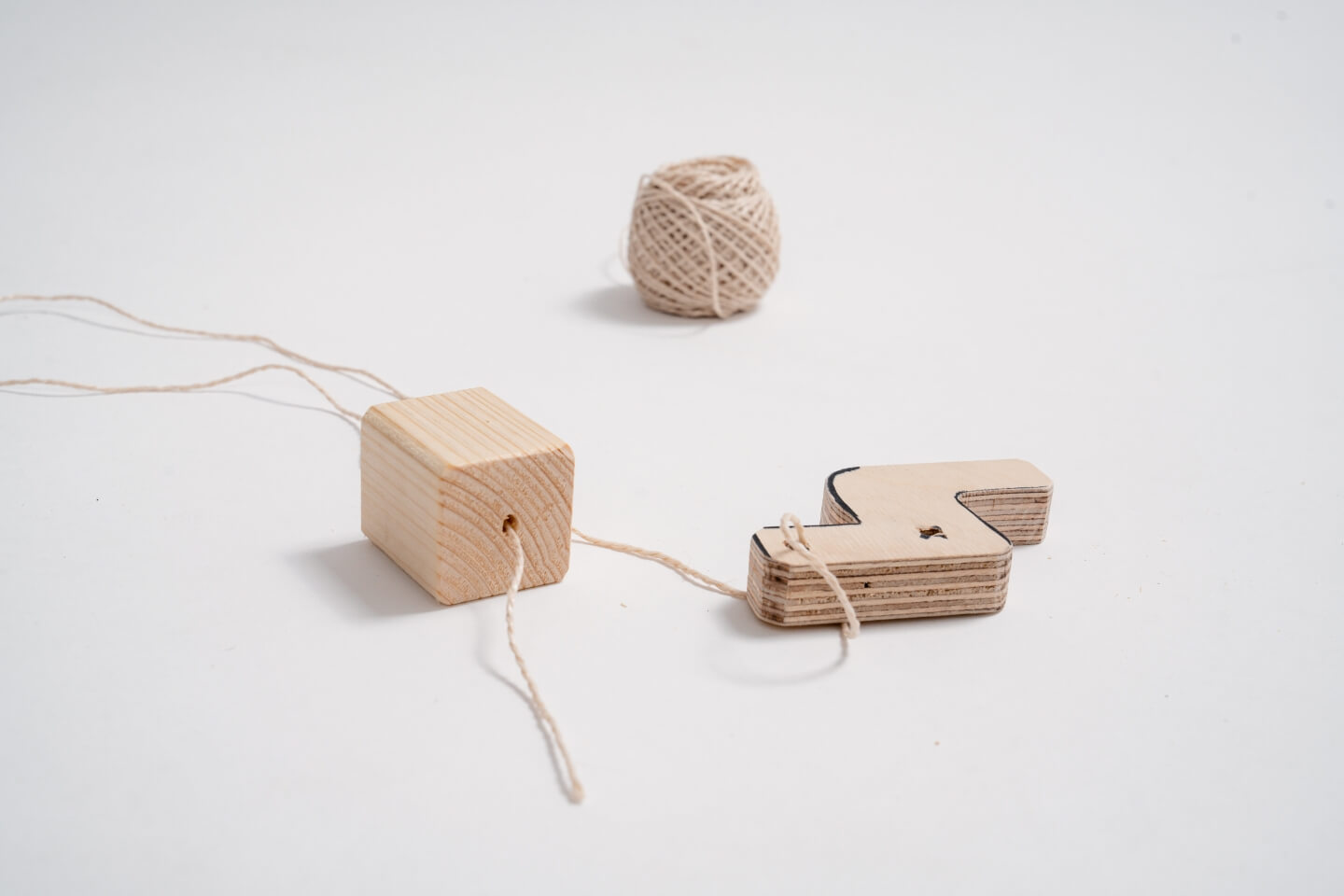

Danach kannst du die Kordel mit dem Cutter zuschneiden und durch das Vierkantholz sowie das hintere Loch deines Auslösers fädeln. Knote die Kordel dann an den Seiten fest.

Hinweis: Führe die Klinge beim Schneiden mit dem Cutter immer vom Körper weg und verwende eine schnittfeste Unterlage. Vergiss nicht, die Klinge wieder einzufahren, wenn du damit fertig bist.

Jetzt schraubst du den Auslöser auf die Querstrebe unter dem Teller. Halte dabei einen Abstand von 4 cm zum rechten Vierkantholz ein. Befestige den Auslöser dann mit einer 4 x 45 mm Schraube und einer Unterlegscheibe.

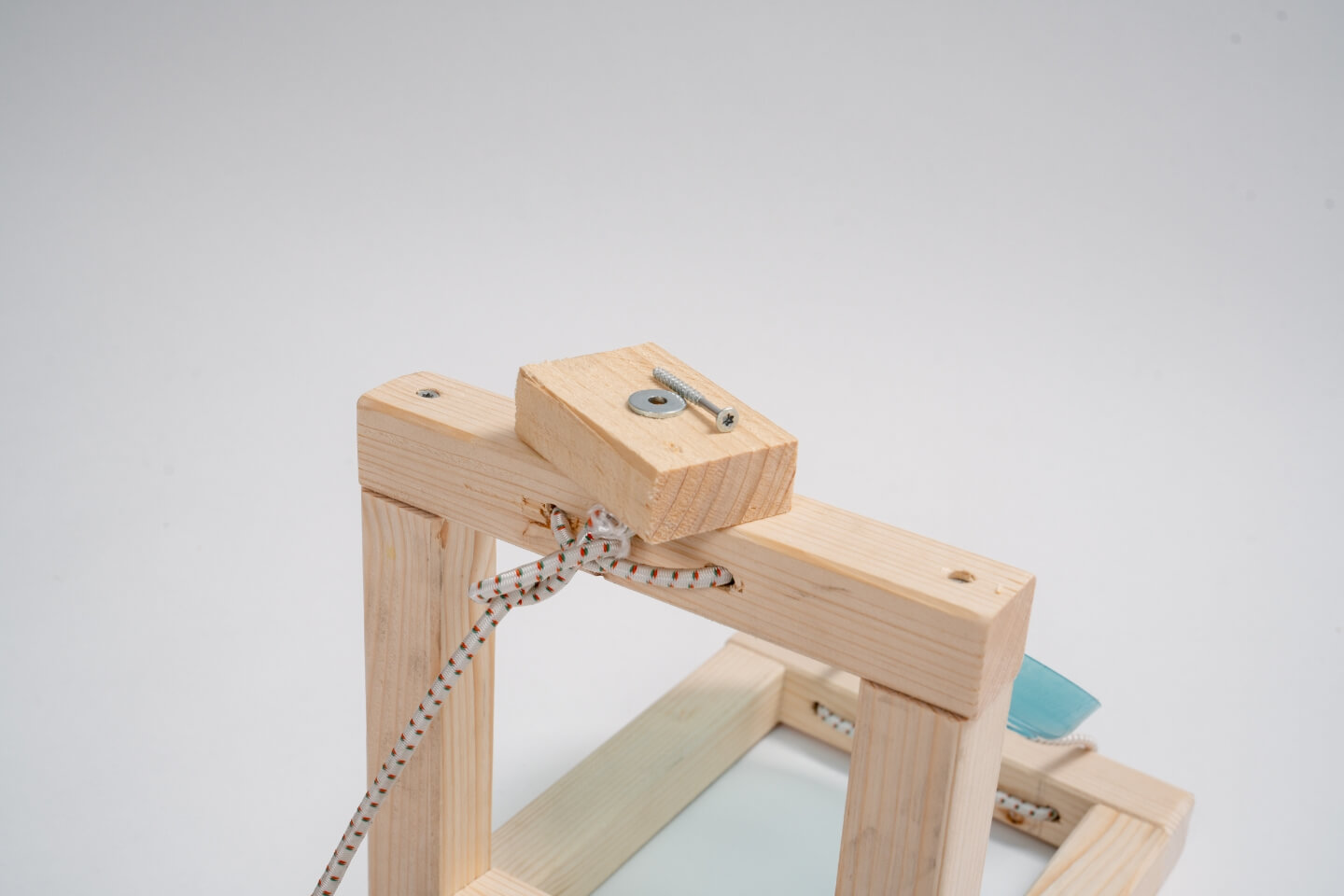

Die Holzleiste schraubst du jetzt mit einer 4 x 60 mm Schraube und einer Unterlegscheibe mittig auf den oberen Balken. Schraube die Holzleiste aber nicht ganz fest. Dies ist die Stelle, die später als Lösung dient, um angebrochene Chipstüten einzuklemmen und zu transportieren.

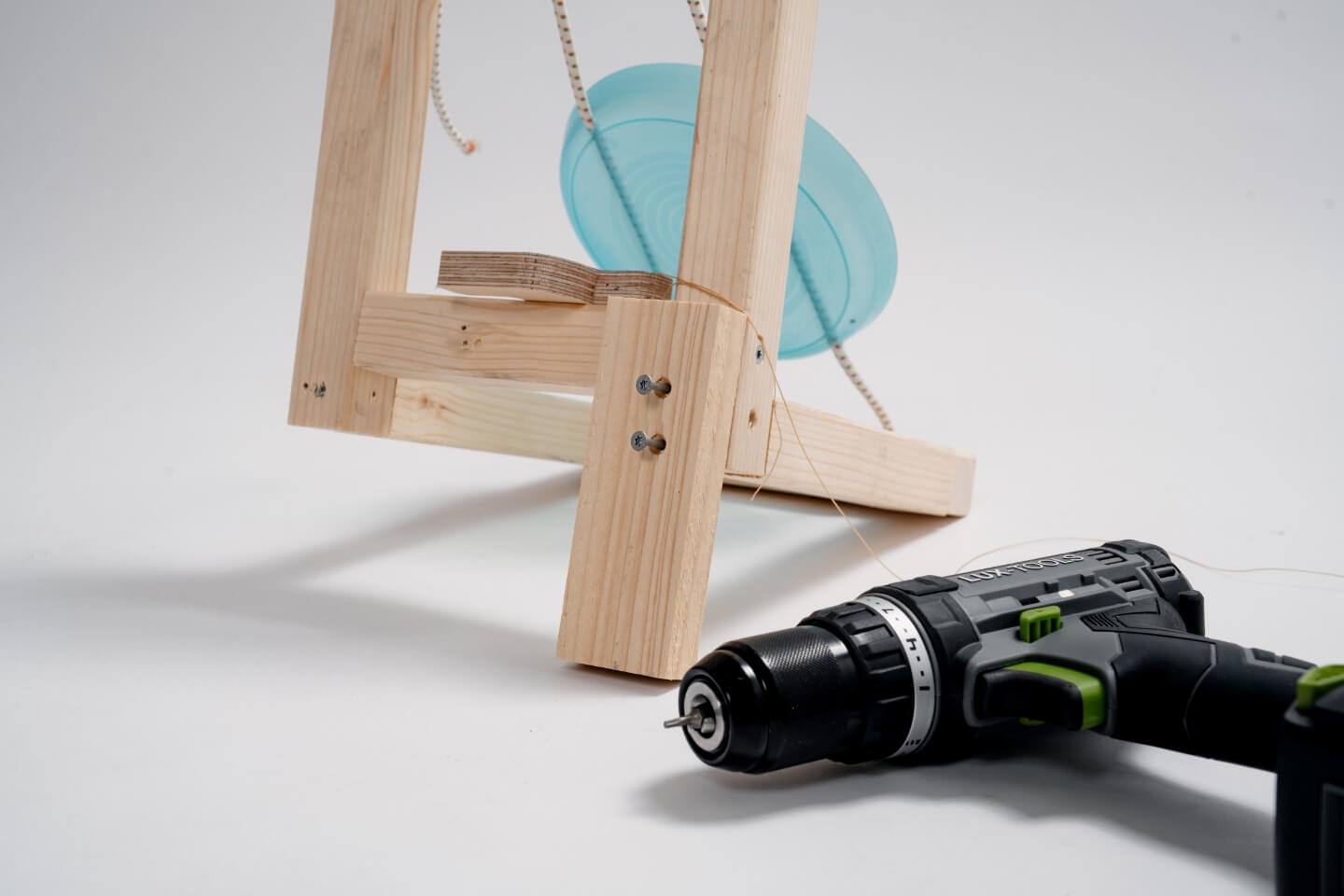

An der senkrecht stehenden, hinteren Leiste bringst du jetzt mit zwei 4 x 60 mm Schrauben eine weitere 15,4 cm Leiste an. Dies ist die Lösung dafür, dass sich die Schleuder nicht verdreht, wenn du den Abzug betätigst.

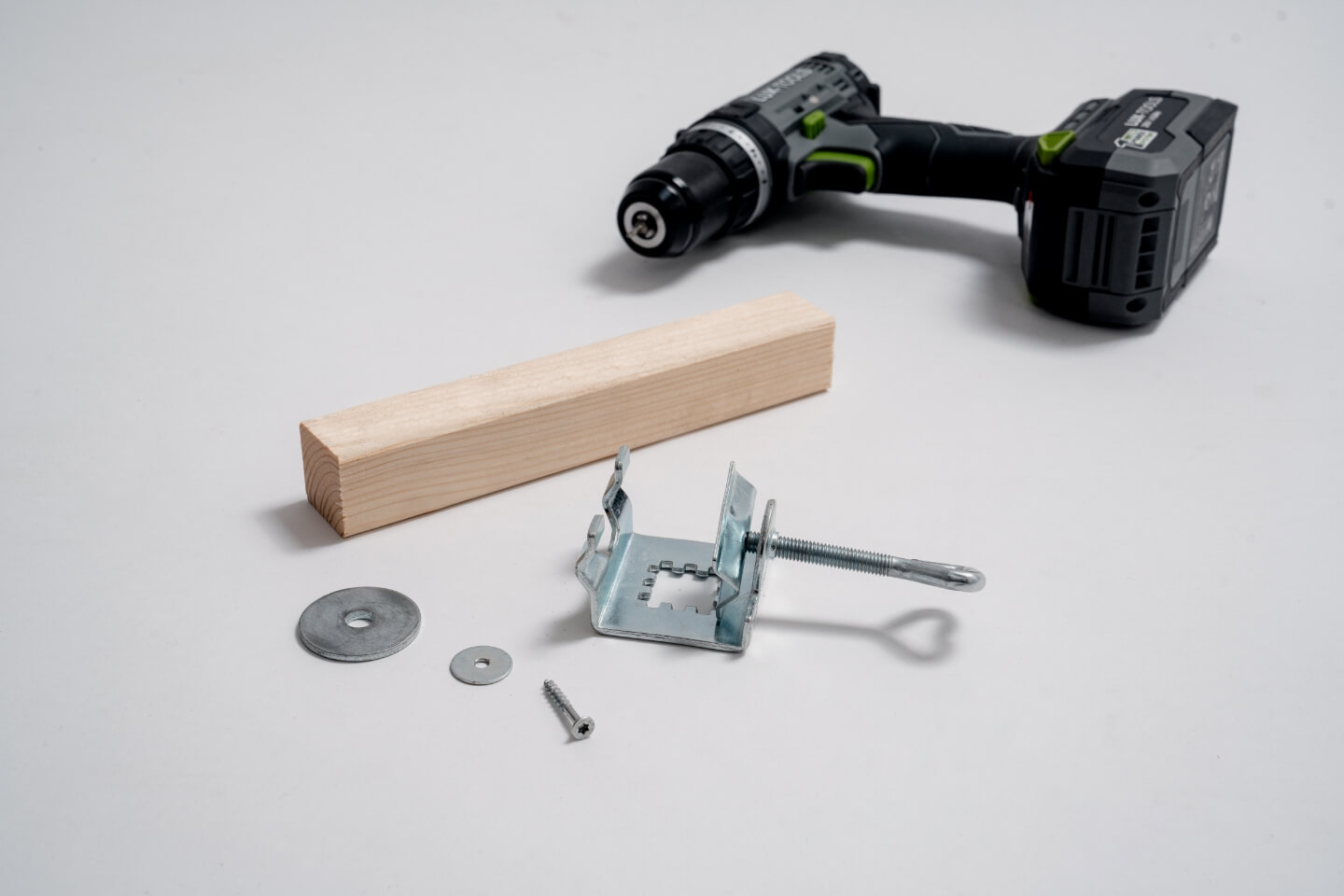

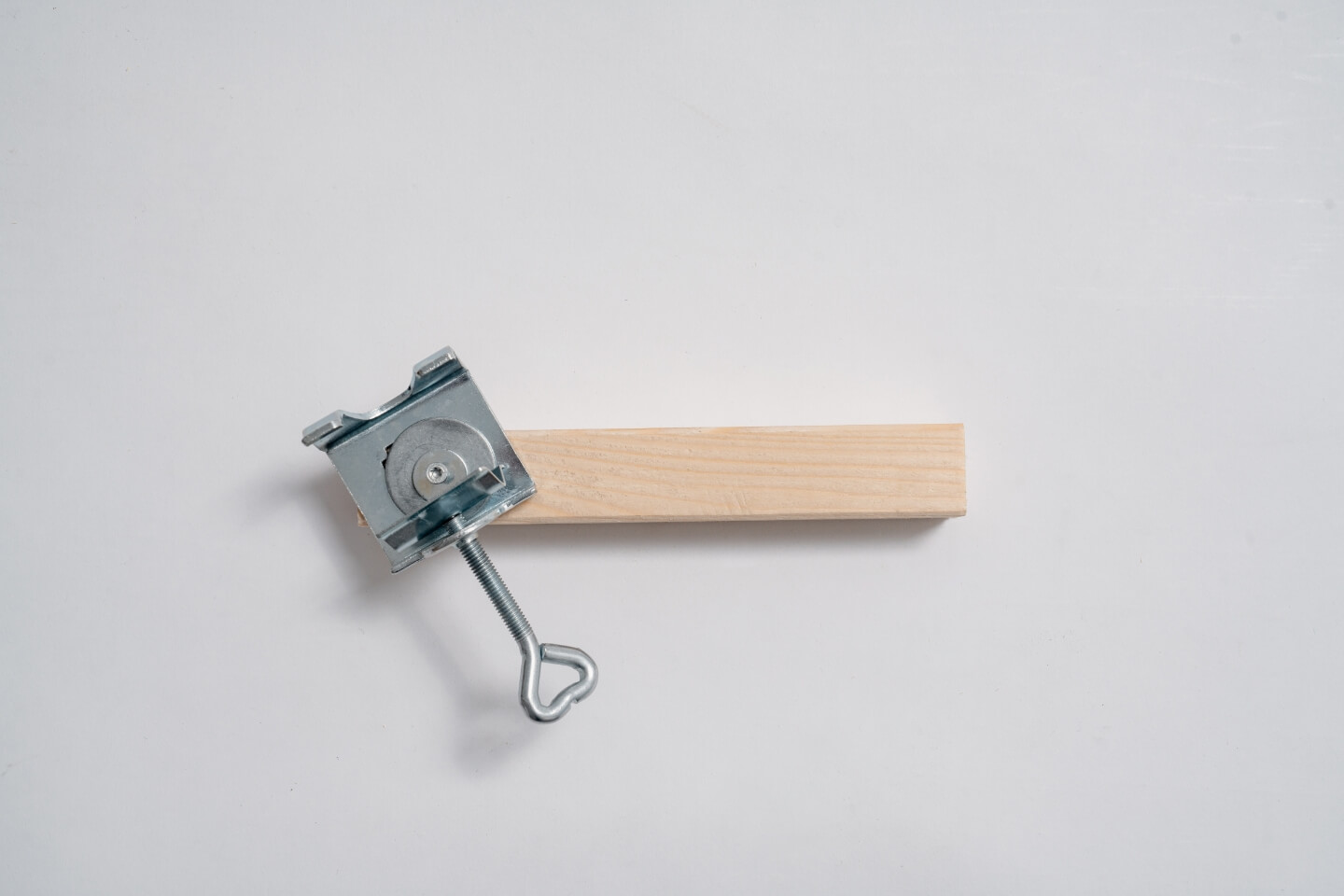

An das jetzt noch übrig gebliebene 22 cm Vierkantholz schraubst du die Halteklemme für Sonnenschirme mit einer 4 x 30 mm Schraube und Unterlegscheibe fest.

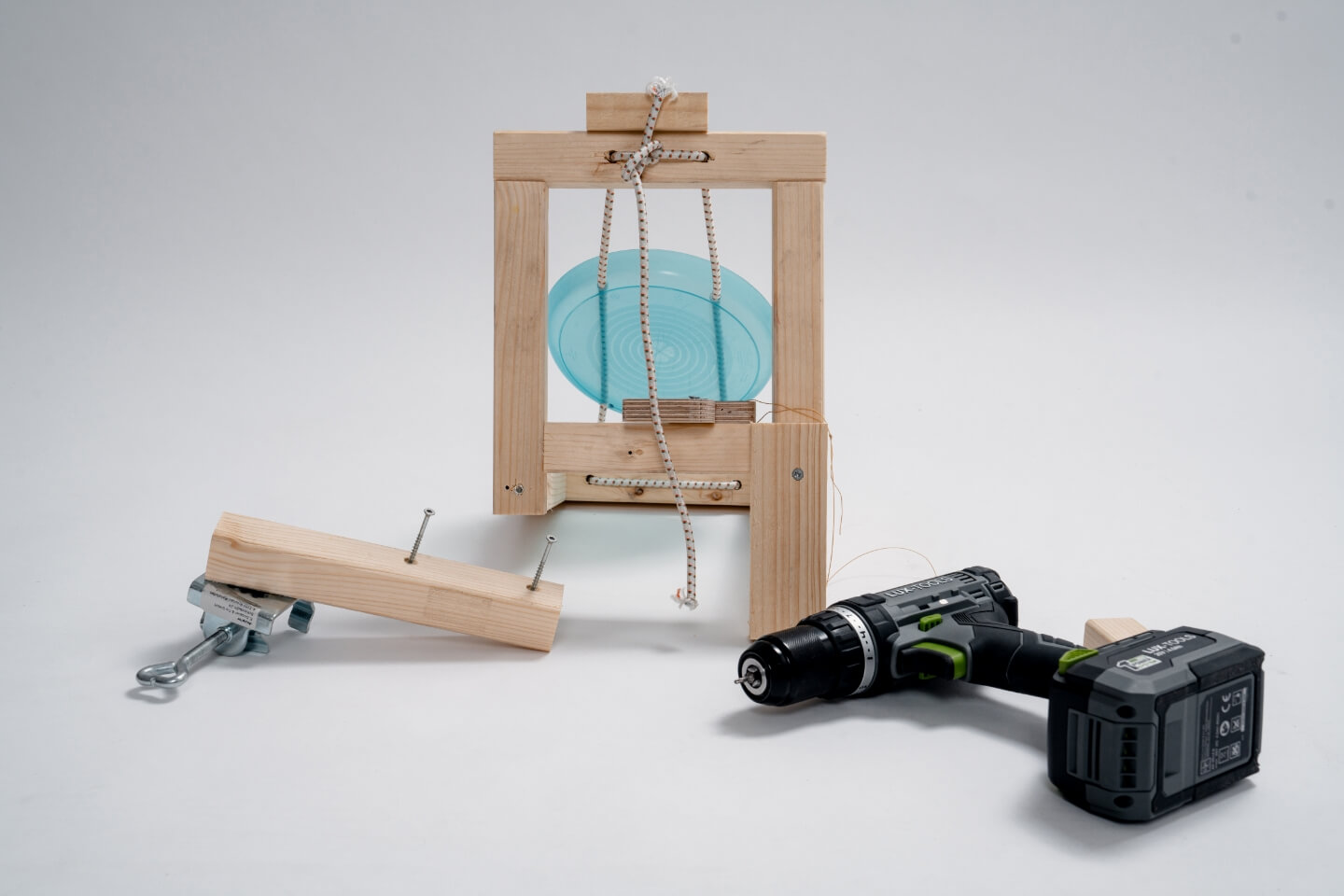

Als letzten Schritt schraubst du das Kantholz mit der Klemme diagonal und von hinten an die Chipsschleuder. Der Winkel, in dem du das Kantholz anschrauben musst, hängt von dem Tisch ab, an dem du die Chipsschleuder später befestigst. Jetzt fehlen nur noch die Chips und deine Chipsschleuder kann zum Einsatz kommen.
