USB Ladegerät selber bauen

Verwende eine kleine Holzplatte. Diese sollte gut in die Box hineinpassen, die nachher als Gehäuse für dein Ladegerät dient. Ideal ist zum Beispiel eine Sperrholzplatte, die du mithilfe einer Stichsäge zurechtschneidest.

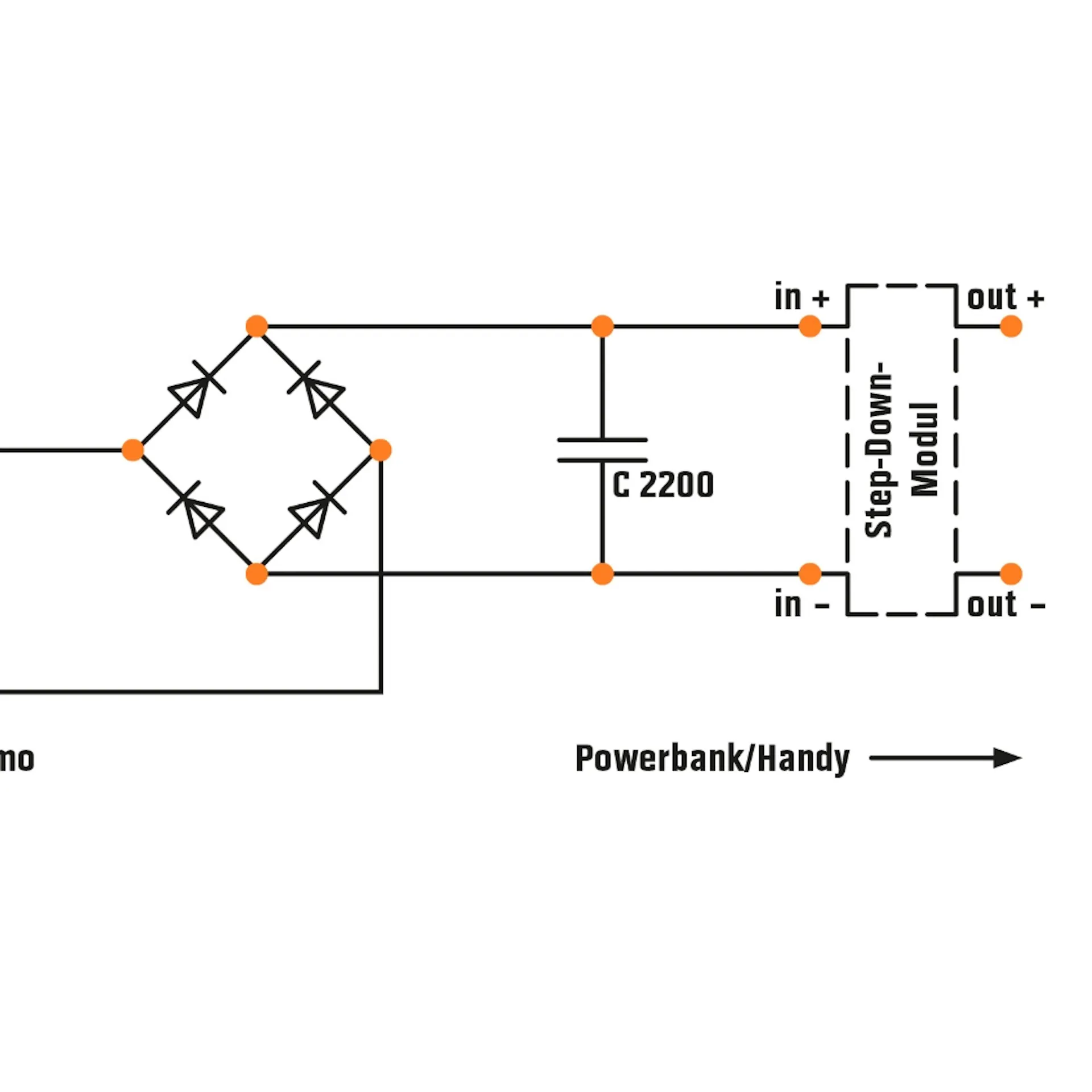

Übertrage den Schaltplan auf die Holzplatte. Der Schaltplan ist die Grundlage für deine USB Ladestation. Wichtig ist daher, dass du so genau wie möglich arbeitest. Du kannst den Schaltplan auch in der passenden Größe ausdrucken und auf die Holzplatte aufkleben.

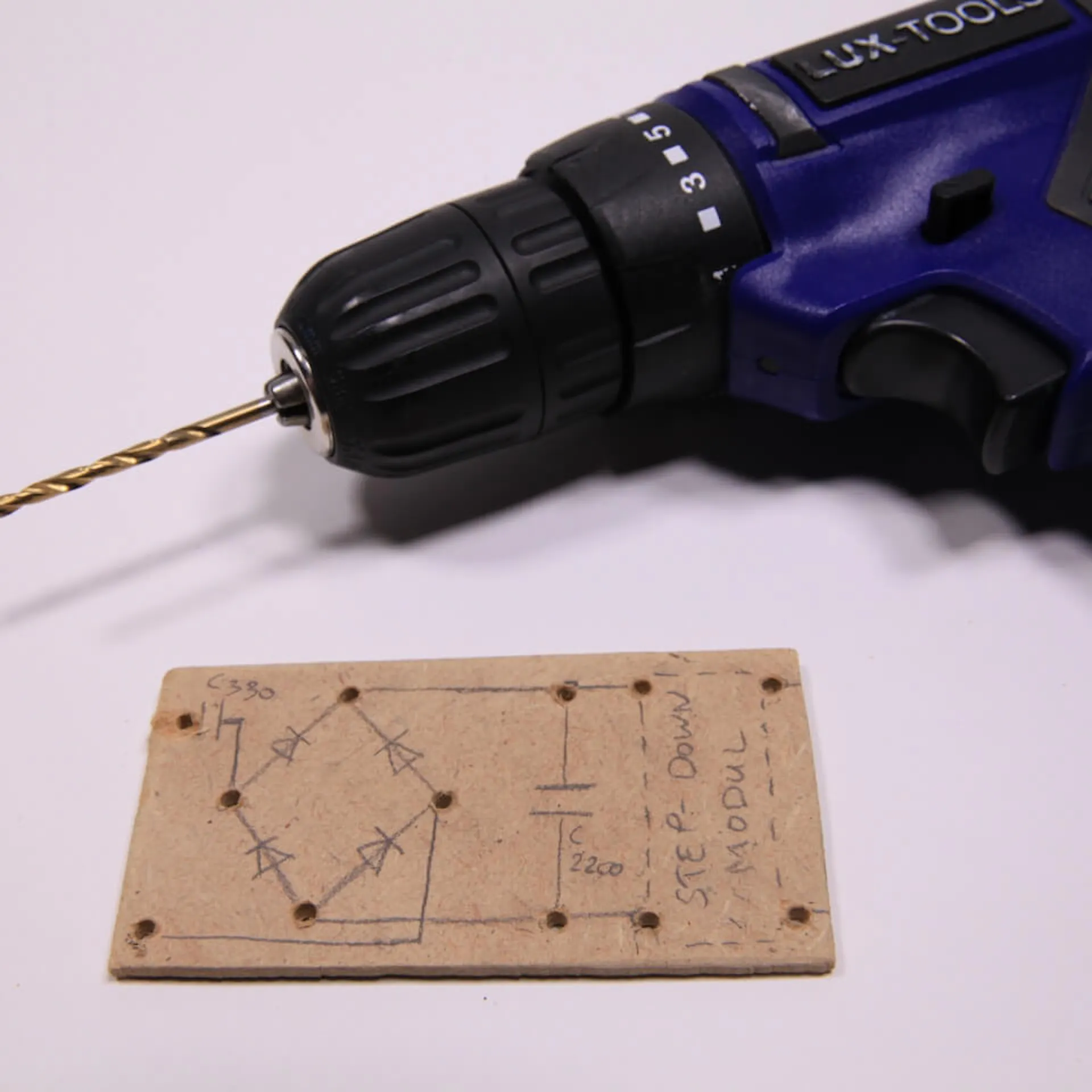

Nun bohre mithilfe eines Akkuschraubers kleine Löcher überall dort, wo schwarze Kreise im Schaltplan verzeichnet sind.

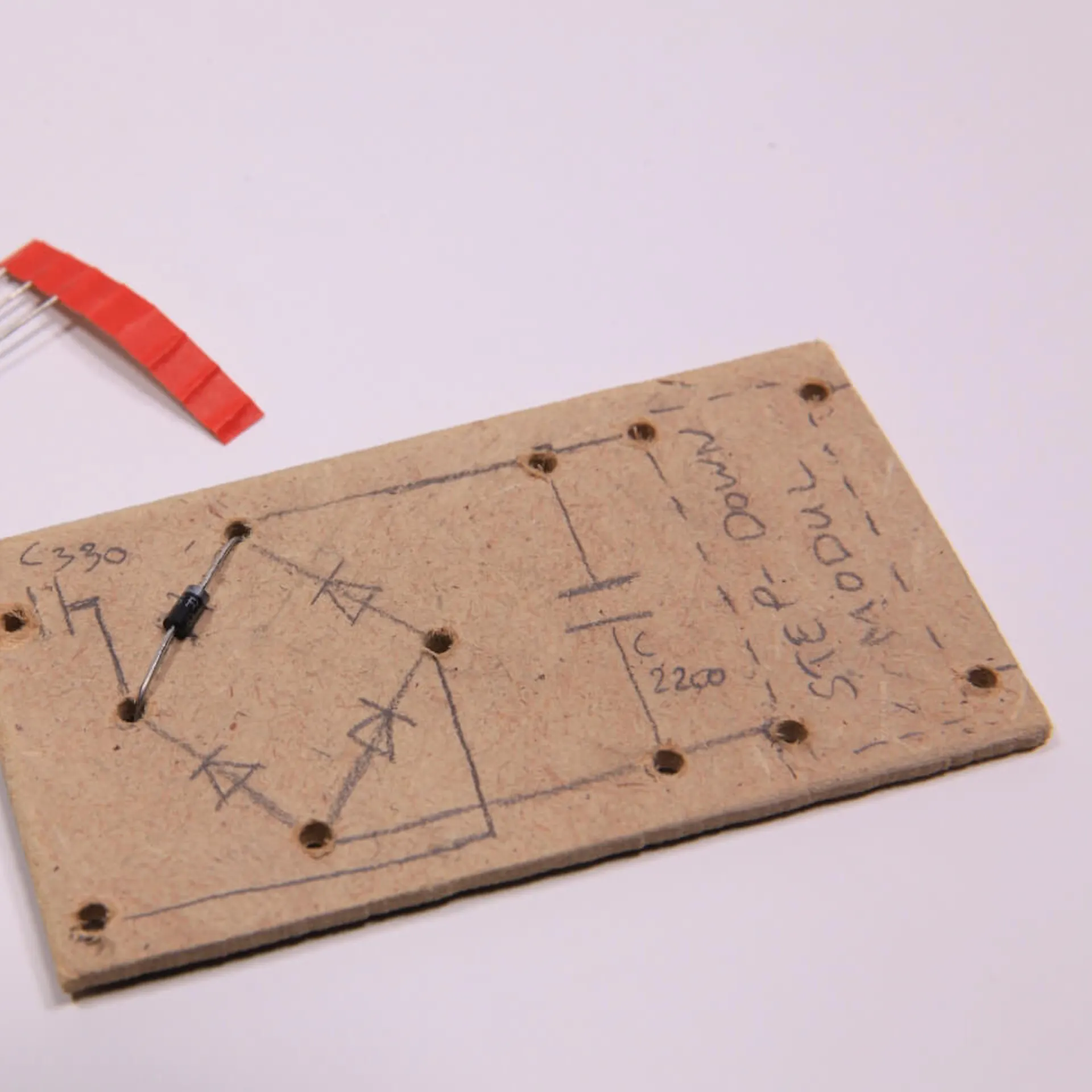

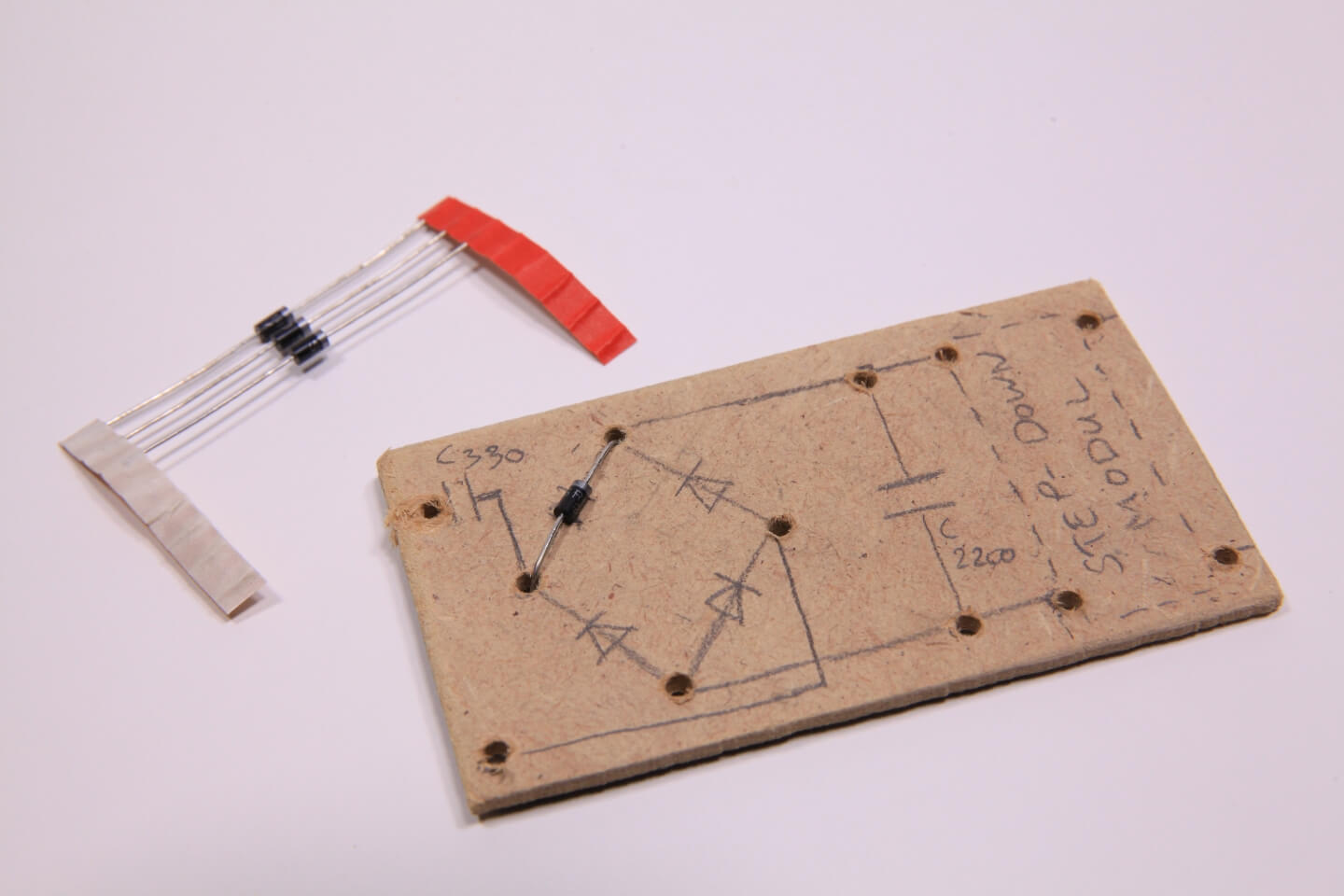

Befestige jetzt die Dioden an der Stelle mit dem entsprechenden Symbol (Pfeil). Stecke dazu die Drähte der Dioden durch die vier Bohrlöcher zwischen den Dioden-Symbolen und knicke sie so zurecht, dass die Dioden direkt auf der Platte aufliegen.

Hinweis: Damit der Strom nachher fließen kann, achte auf die Richtung. Das graue Ende der Diode zeigt immer in Pfeilrichtung.

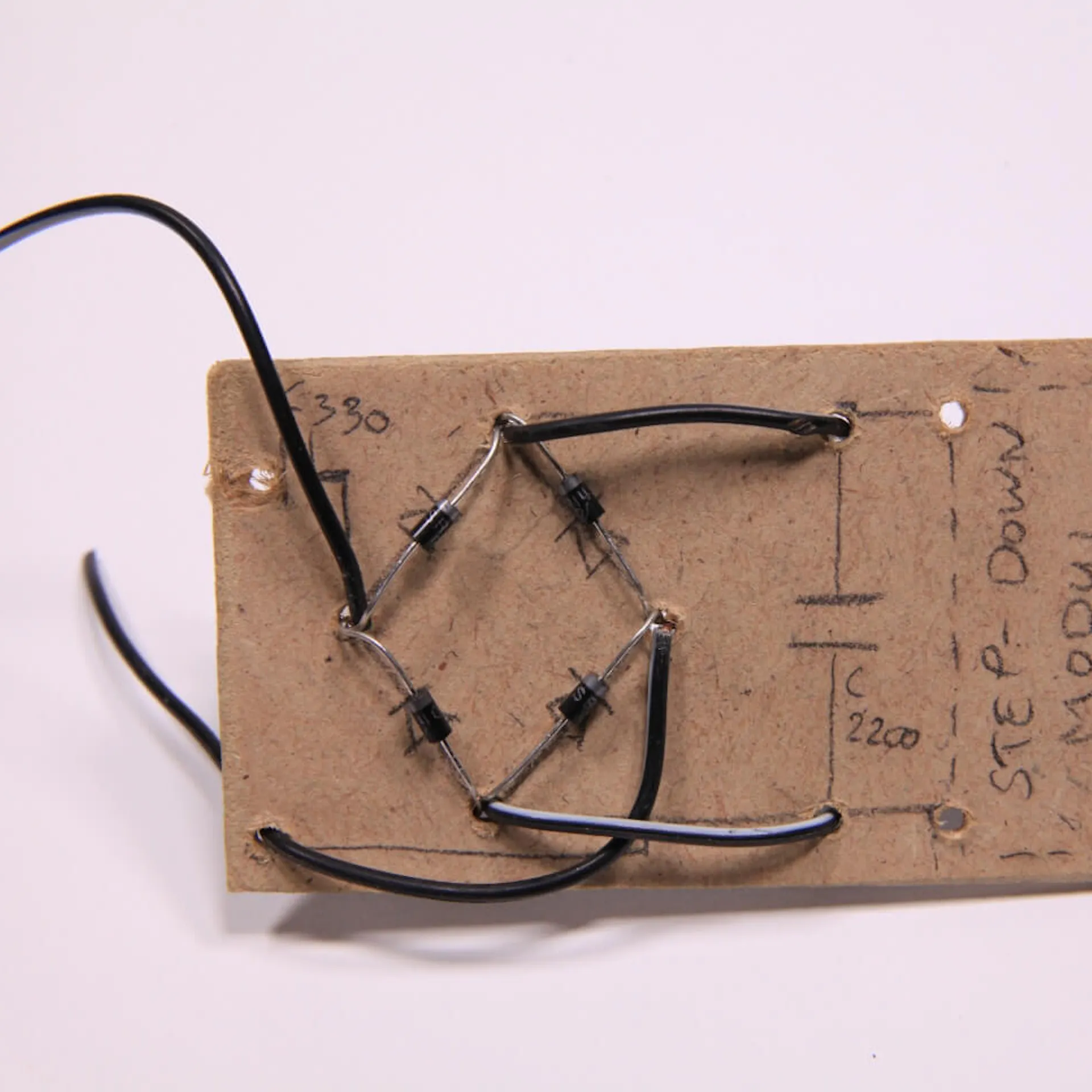

Stecke zusätzlich zu den Dioden noch vier Kabel durch die Bohrlöcher. Entferne zuvor ein Stück der Isolierung am Ende der Kabel. Verwende dafür am besten eine Abisolierzange. Du kannst auch einen Cutter zum Abisolieren benutzen. Arbeite hierbei aber vorsichtig.

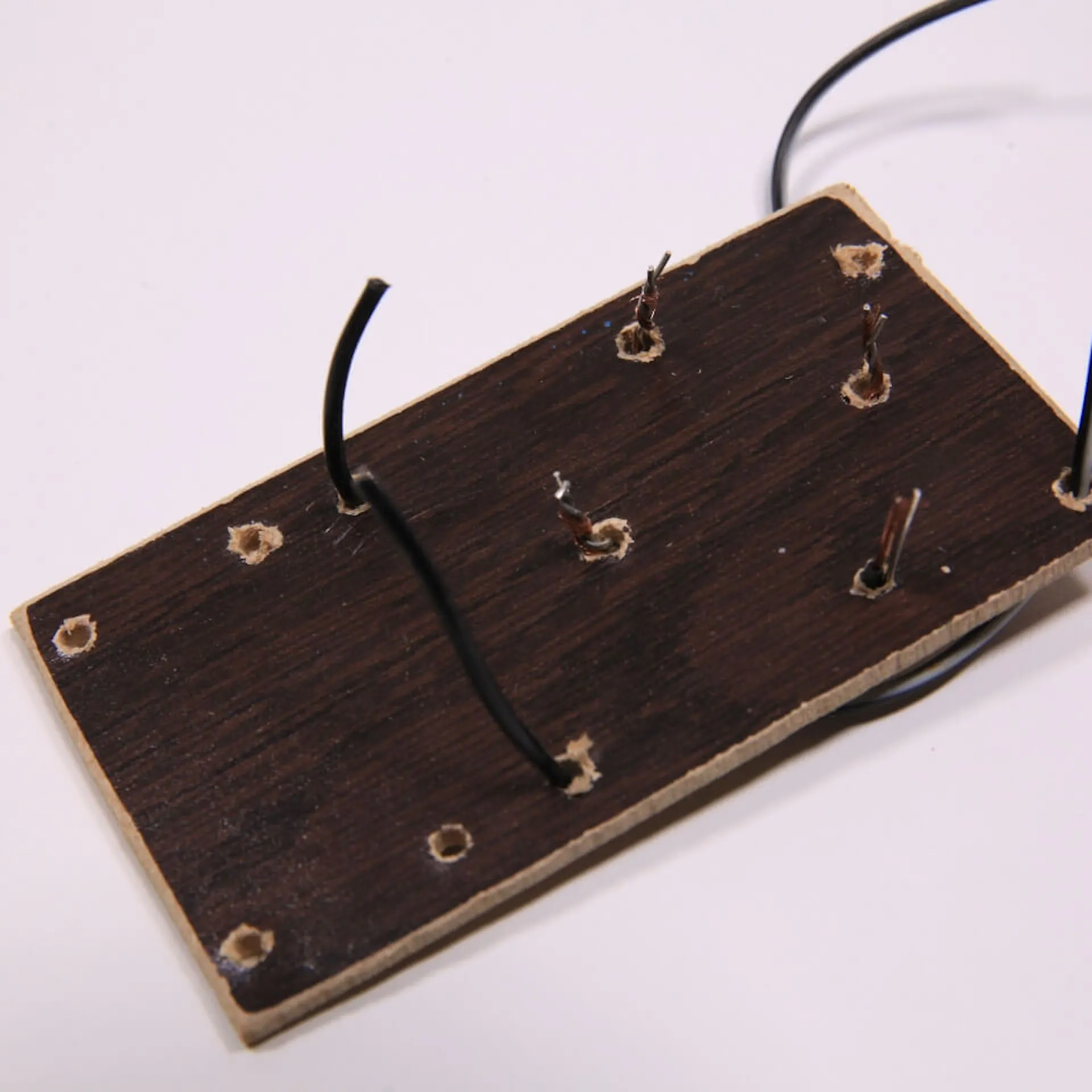

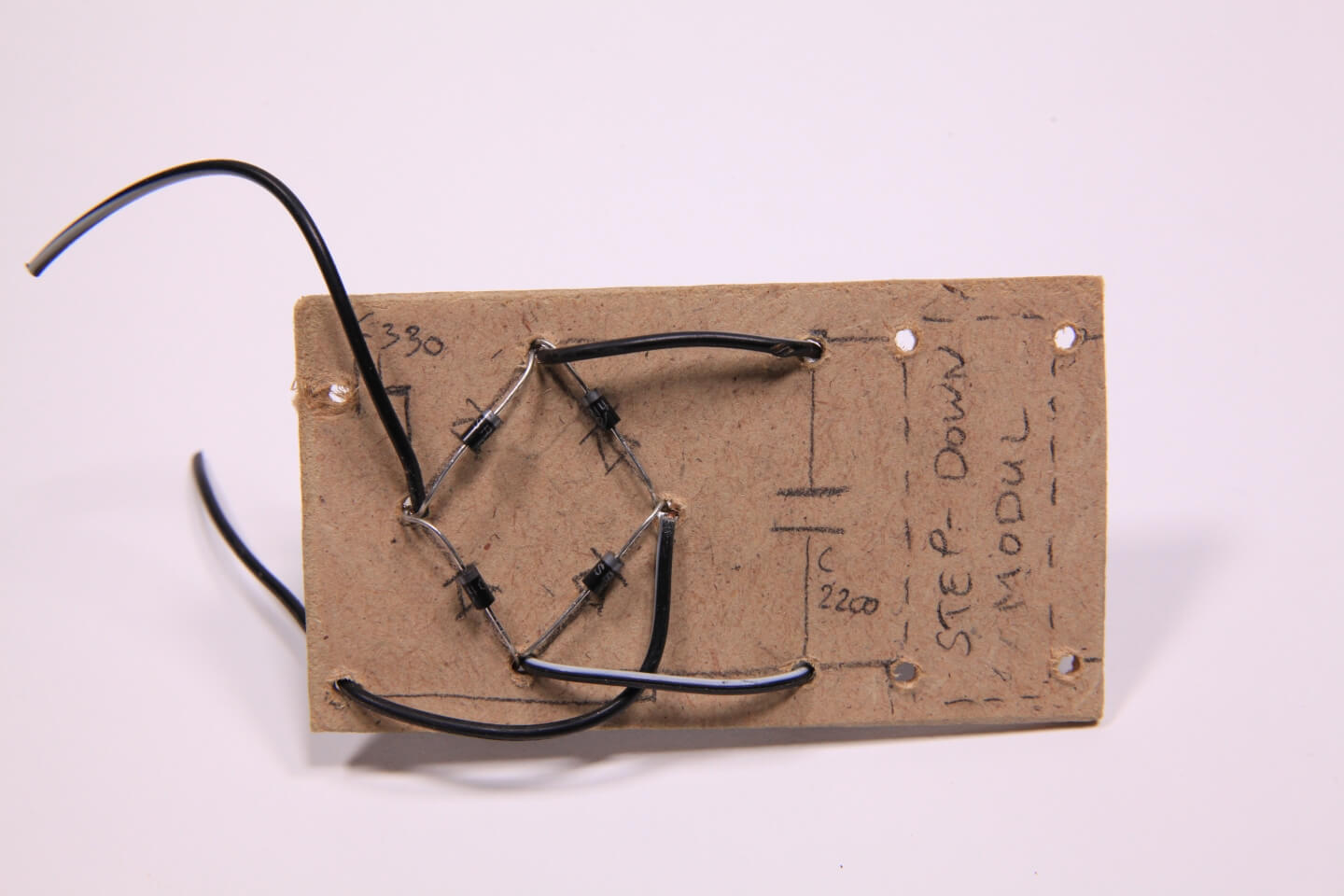

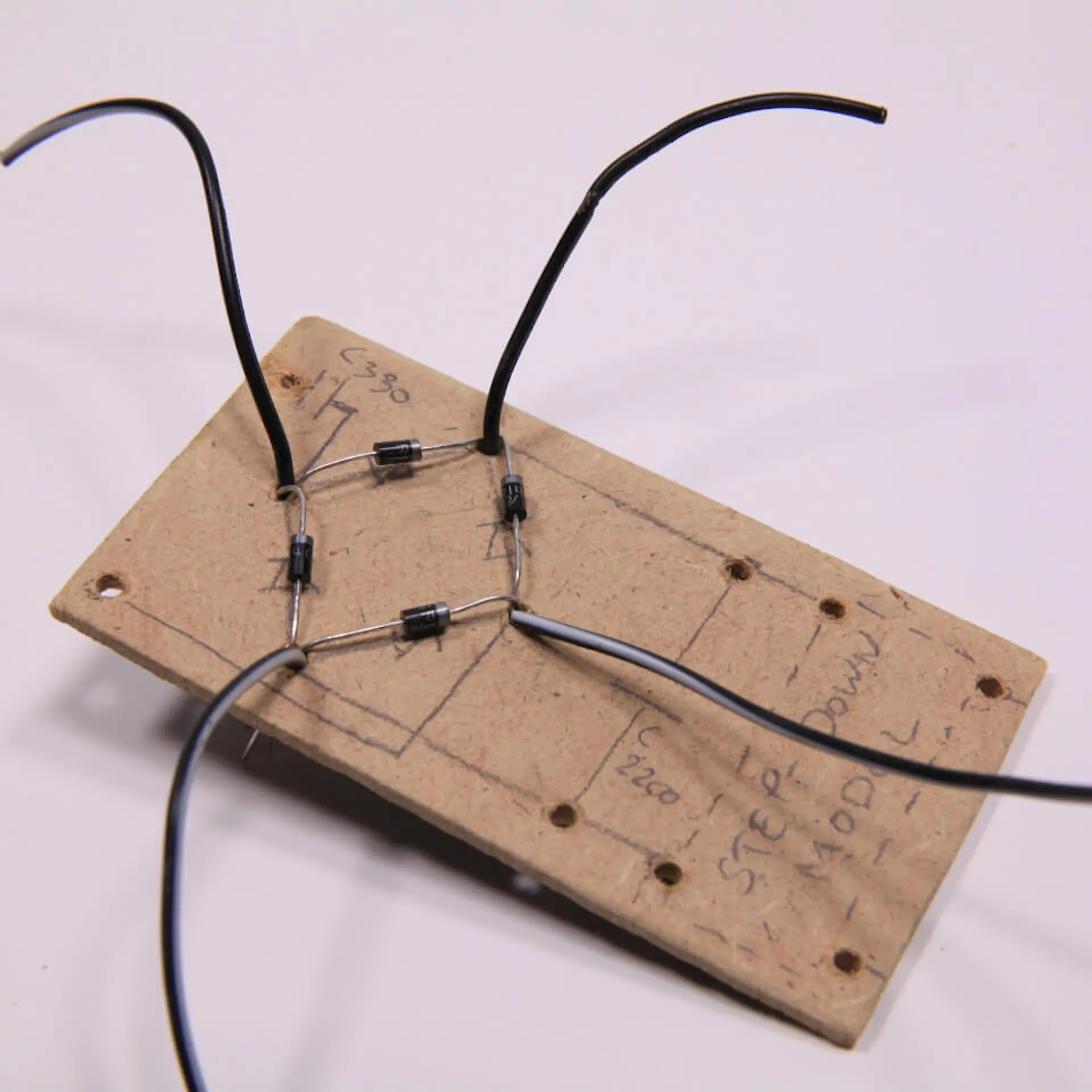

Nun steckst du drei der Kabelenden durch die entsprechenden Bohrlöcher, sodass sie auf der Vorderseite wieder herauskommen. Die Abbildung links zeigt dir, wie es nachher aussehen soll.

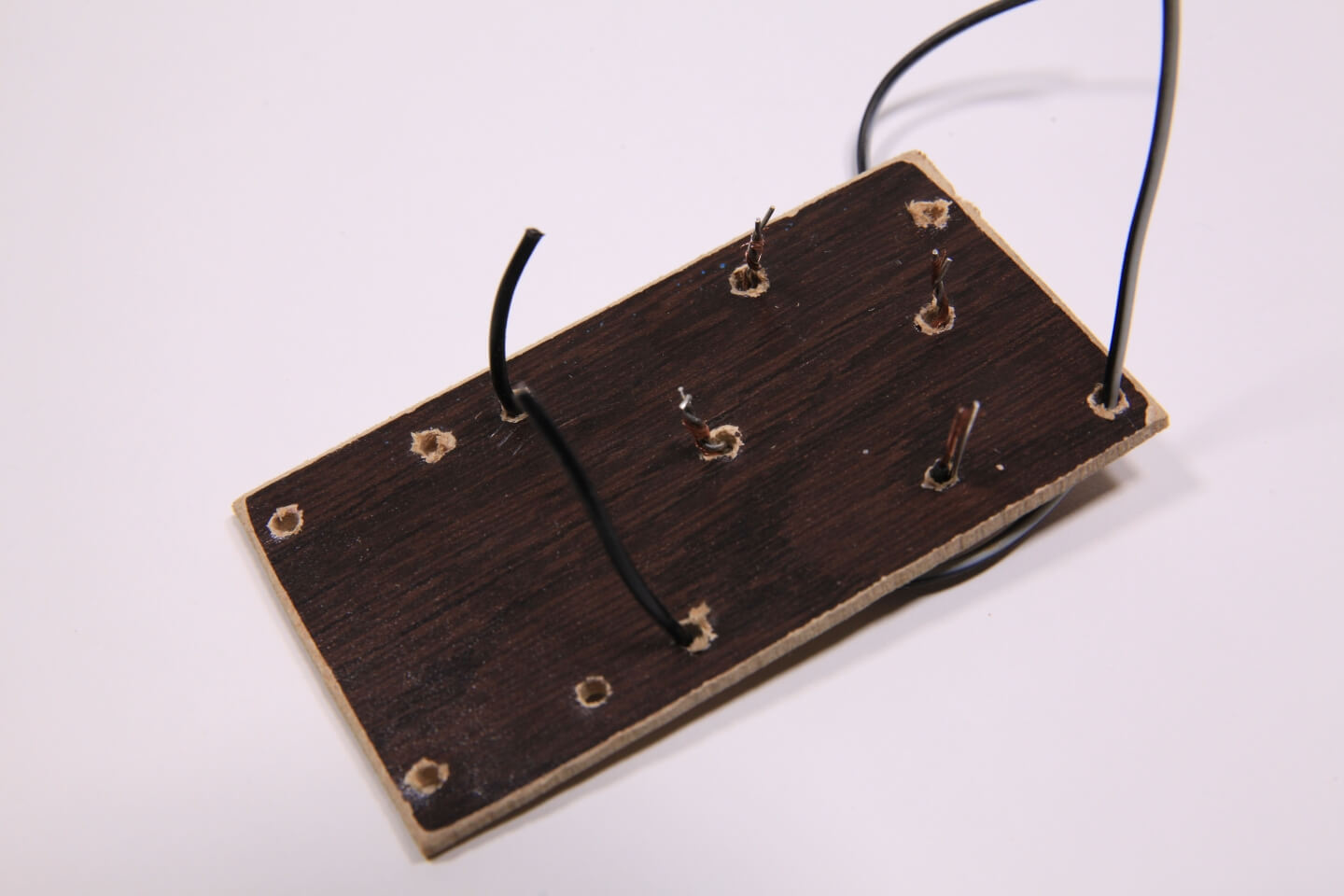

Drehe dann das Holzplättchen um. Verzwirbele die Drahtenden der Kabel und Dioden gut miteinander. So erzeugst du die Kontakte. Drücke die Drähte flach herunter und versiegle die Kontakte mit etwas Heißkleber. Lass den Kleber anschließend gut durchtrocknen.

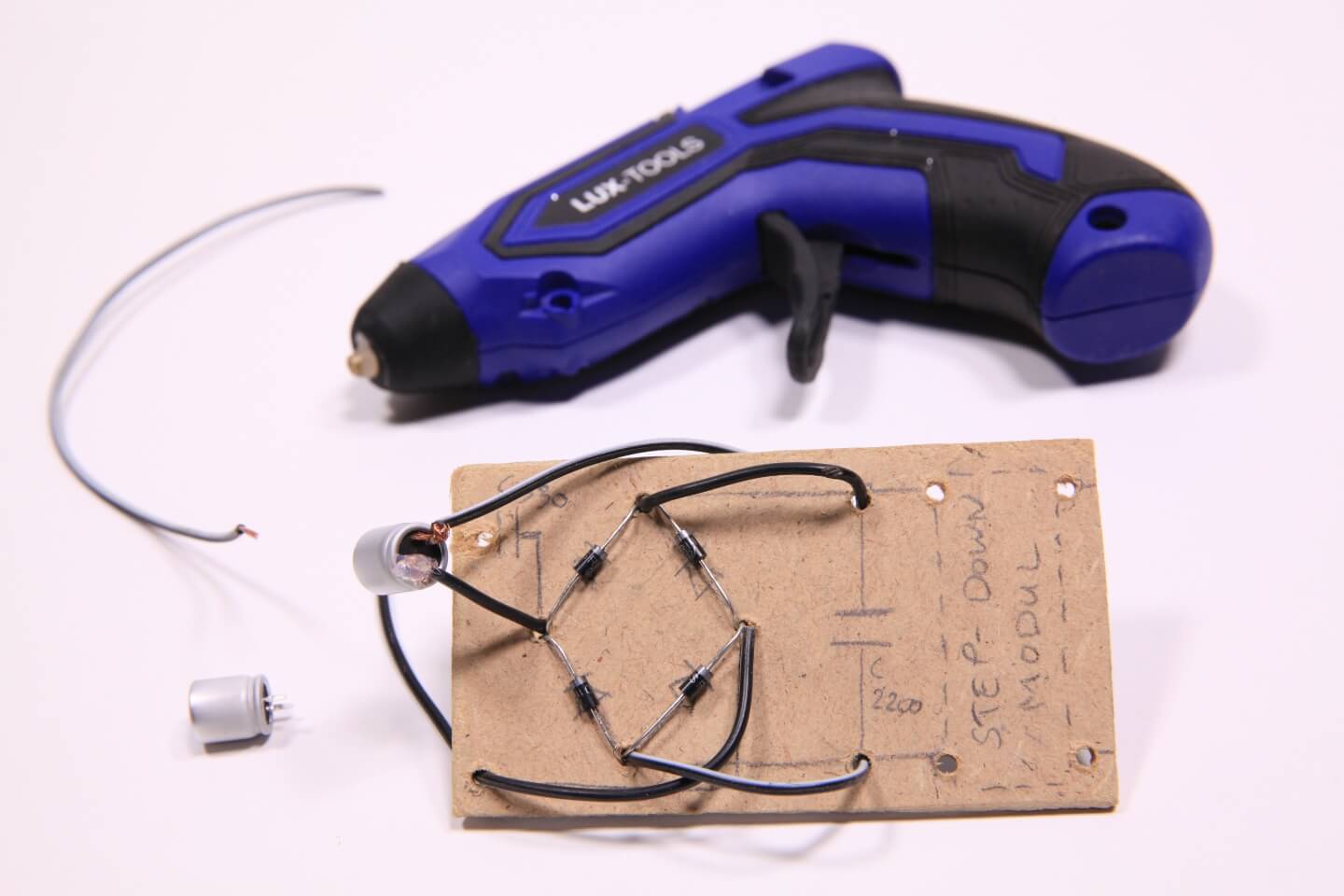

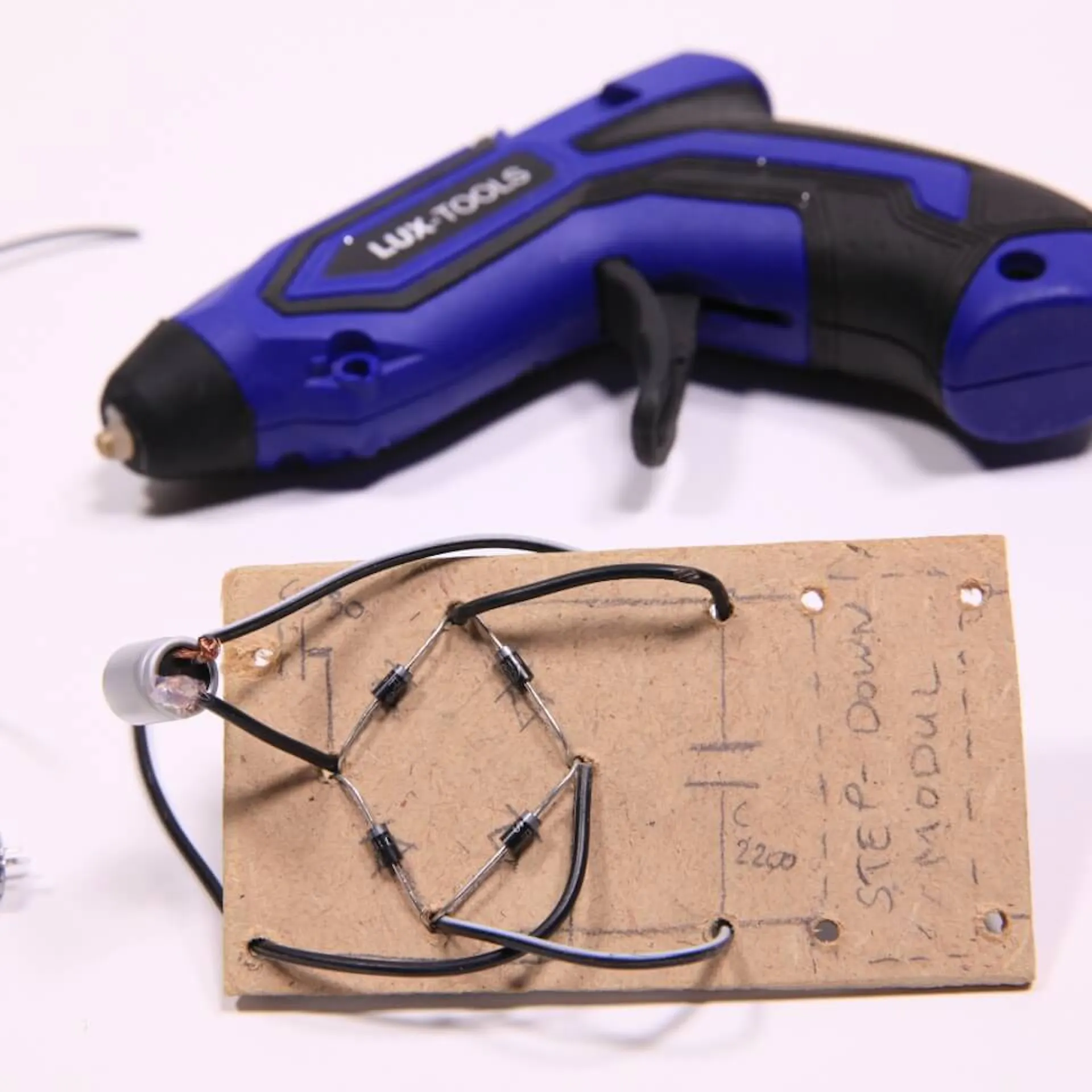

Nun werden die Kondensatoren angeschlossen. Du beginnst mit dem kleinen Kondensator. Verbinde das Kabel, das von der Diode abgeht mit dem Kondensator. Der Bauplan hilft dir dabei. Verzwirbele die Enden des Kabels mit dem Draht des Kondensators.

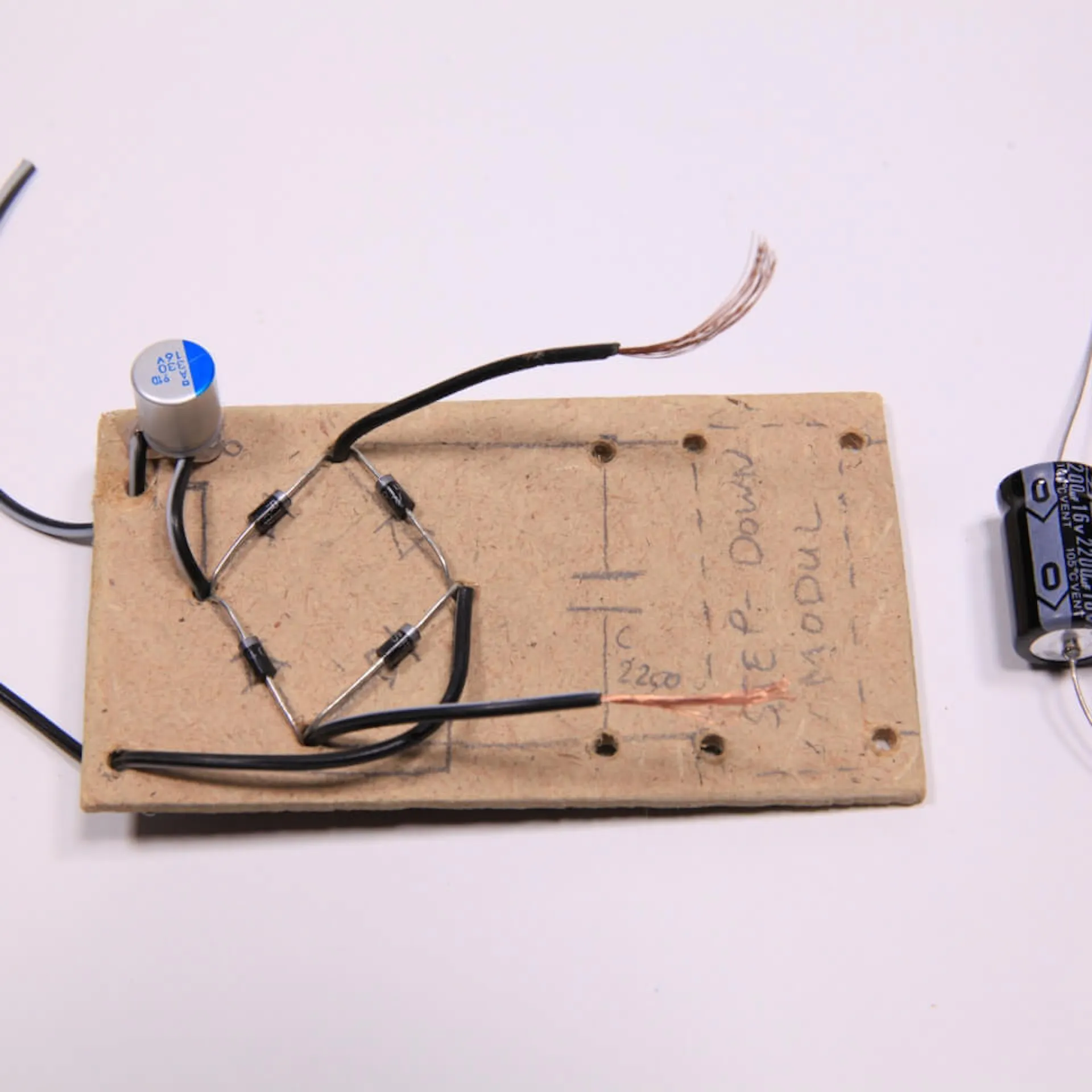

An dem anderen Ende des Kondensators befestigst du ein weiteres neues Kabel. Dieses Kabel steckst du durch das Bohrloch oben links. Anschließend klebst du den Kondensator auf dem Holzplättchen fest.

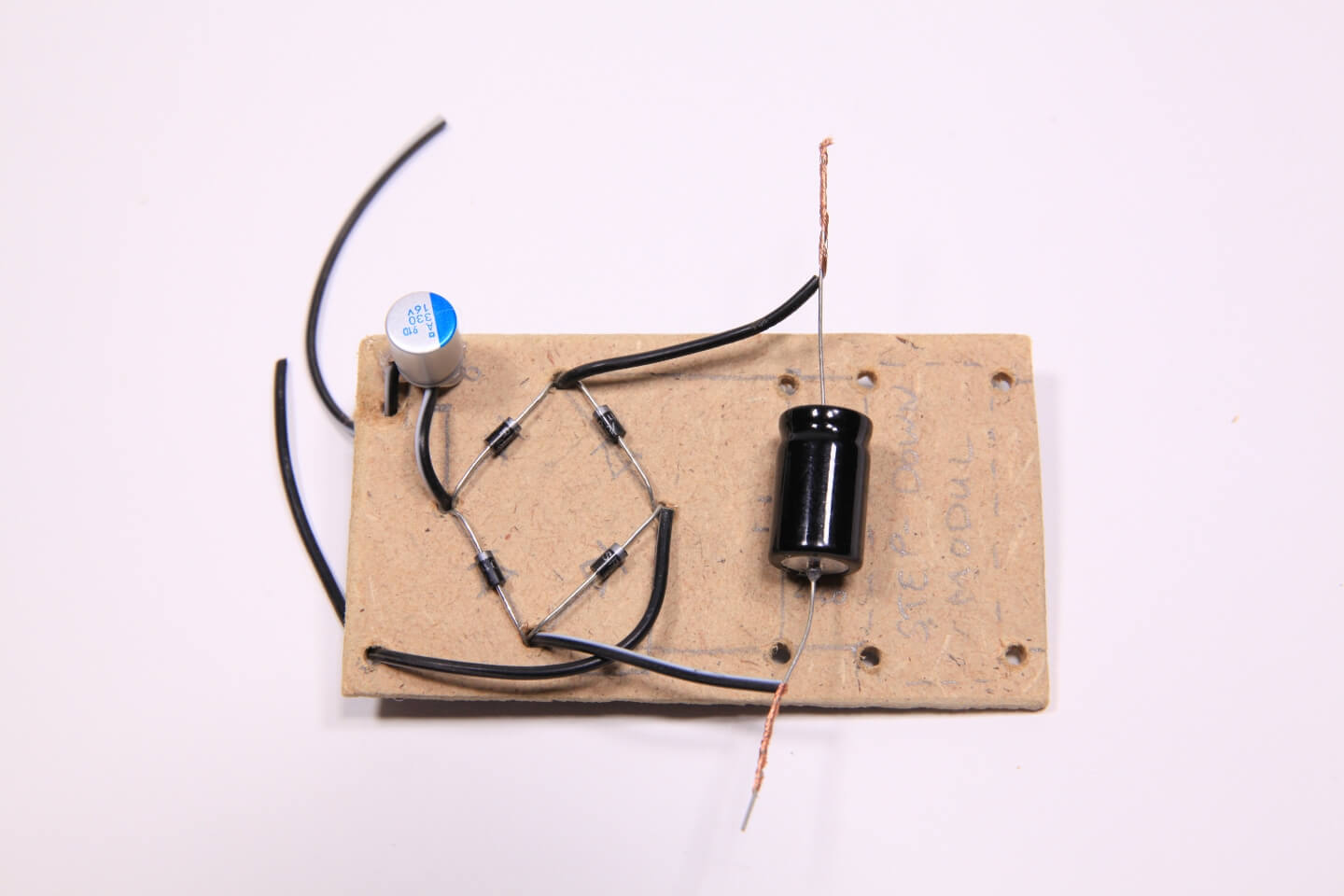

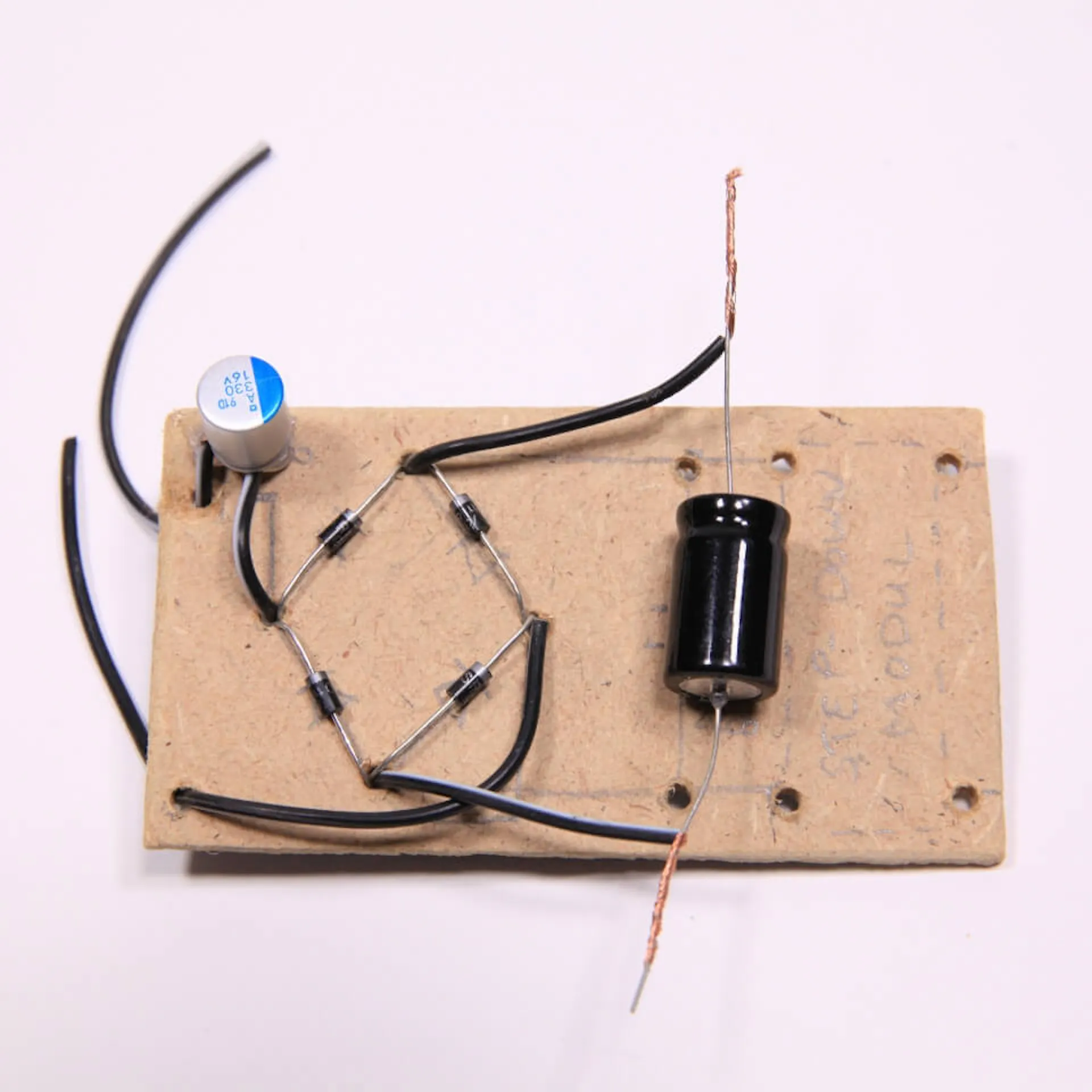

Jetzt positioniere den größeren Kondensator mittig auf dem Holzplättchen zwischen den beiden Kabelenden. Verbinde ihn mit diesen zwei Kabeln. Auch hier sollten alle Drähte gut miteinander verzwirbelt werden.

Nun bringst du das Step-Down-Modul an. Arbeite hier möglichst genau. Beachte den Schaltplan und schau auf die Beschriftung des Moduls. Der In+ Anschluss des Moduls kommt nach oben, der In- Anschluss nach unten.

Verwende zwei weitere neue Kabel. Kürze diese auf die passende Länge. Befestige die Kabel an den In+ und In- Anschlüssen des Step-Down-Moduls und verzwirbele die abisolierten Drähte gut miteinander.

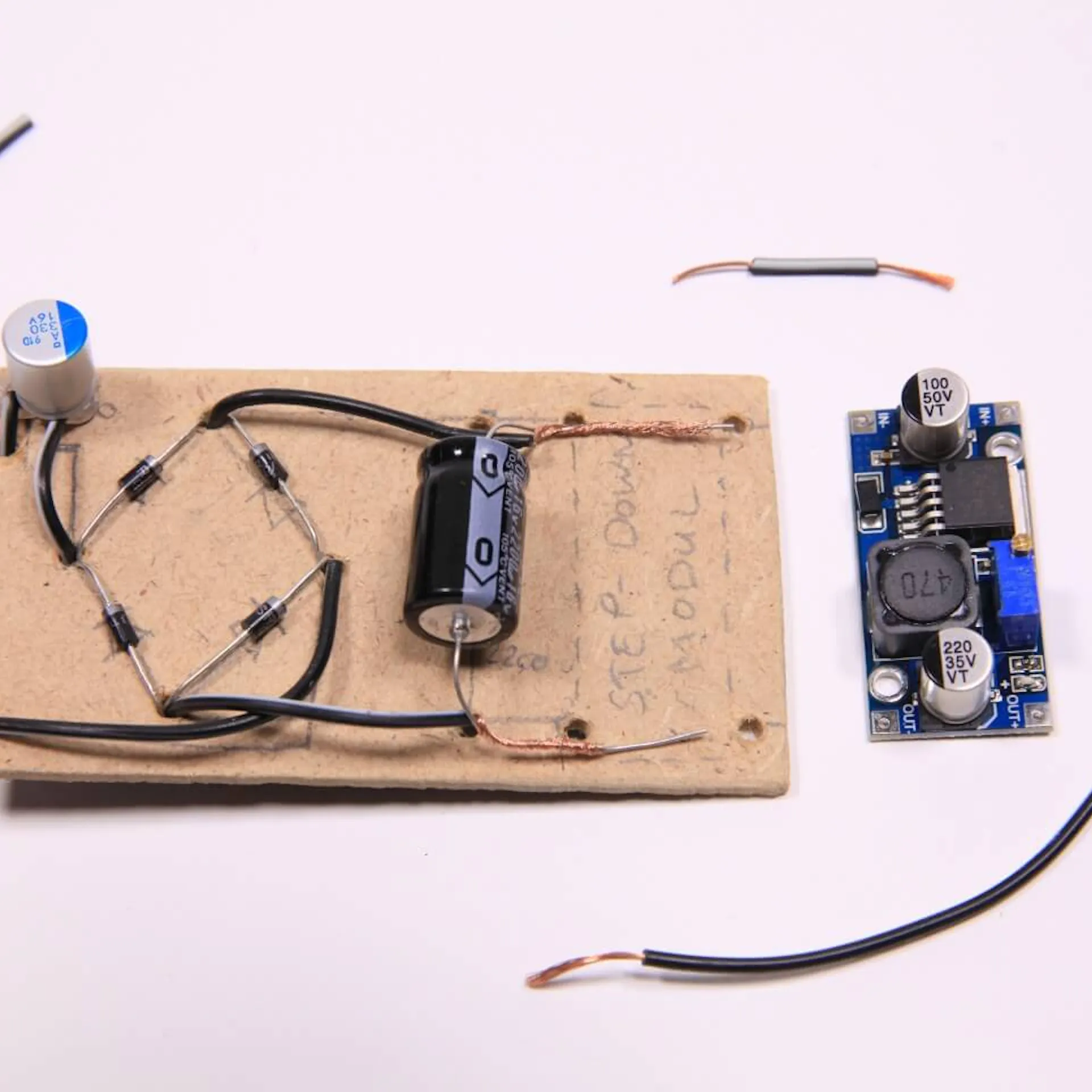

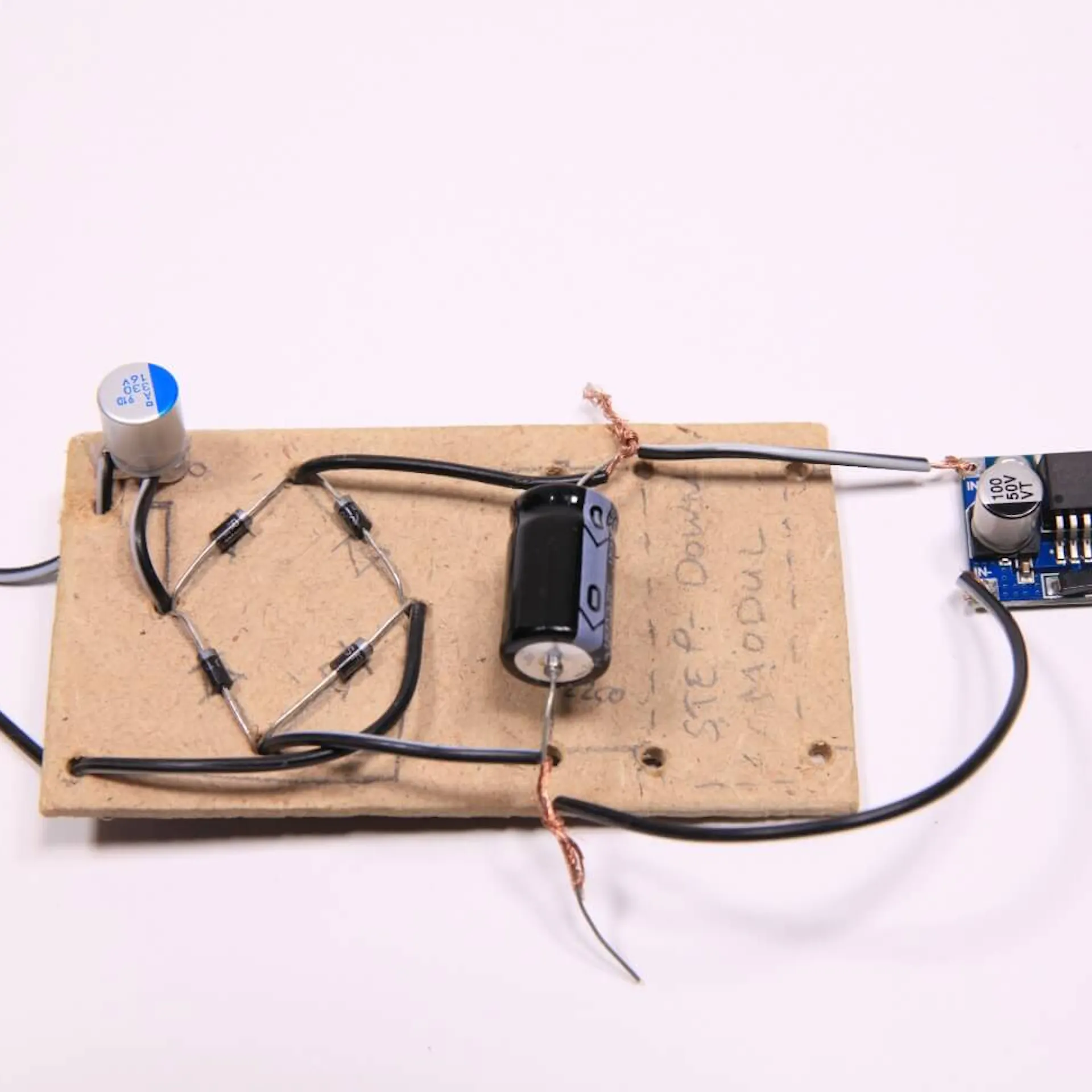

Die anderen Enden der Kabel werden mit den Drähten des größeren Kondensators verdreht. Stecke diese Drähte durch die Bohrlöcher links und rechts vom großen Kondensator. Nun werden zwei weitere Kabel an den anderen Anschlüssen des Step-Down-Moduls befestigt.

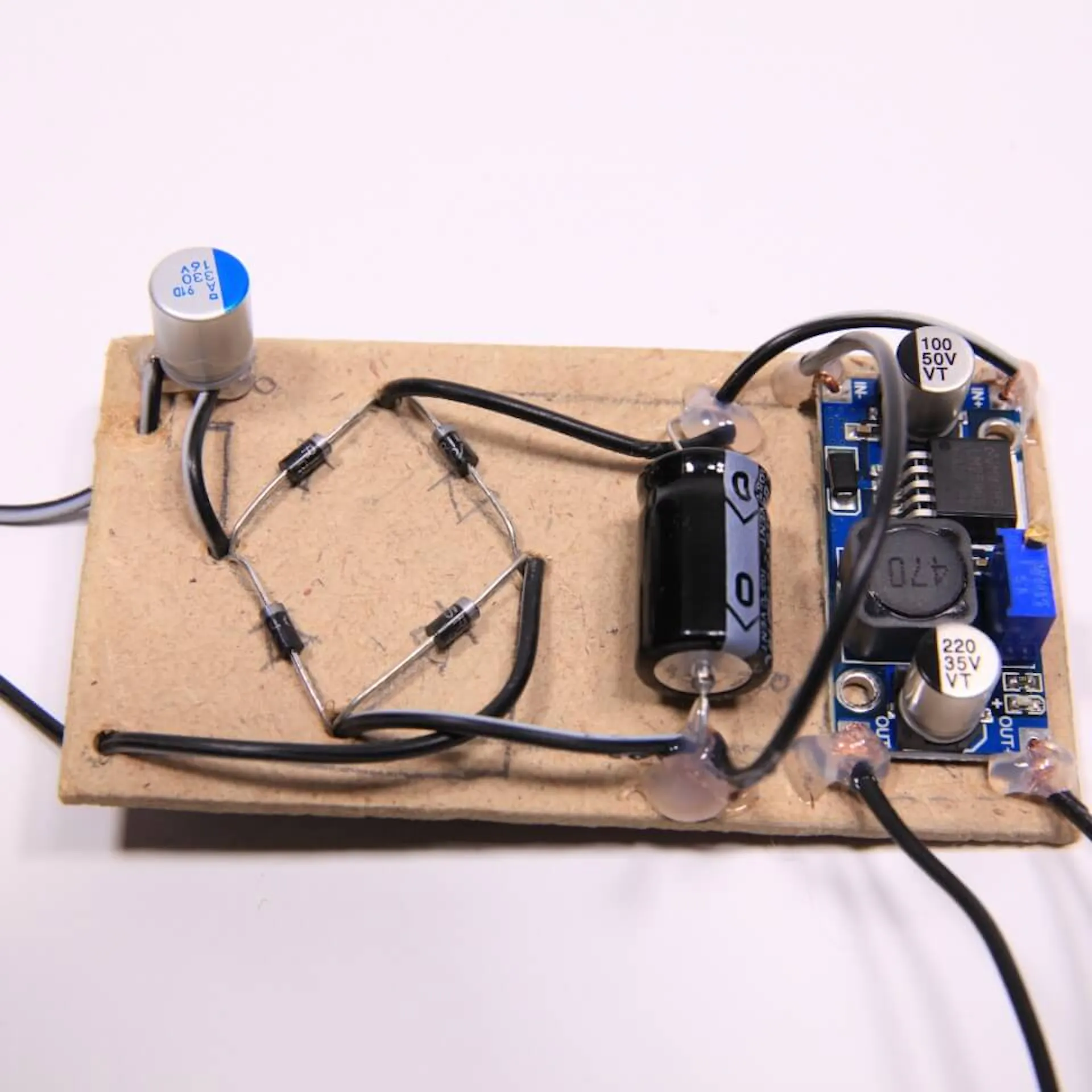

Jetzt klebe das Step-Down-Modul auf der Holzplatte fest. Verwende dafür Heißkleber. Isoliere alle freiliegenden Drahtteile ebenfalls mit ein wenig Heißkleber.

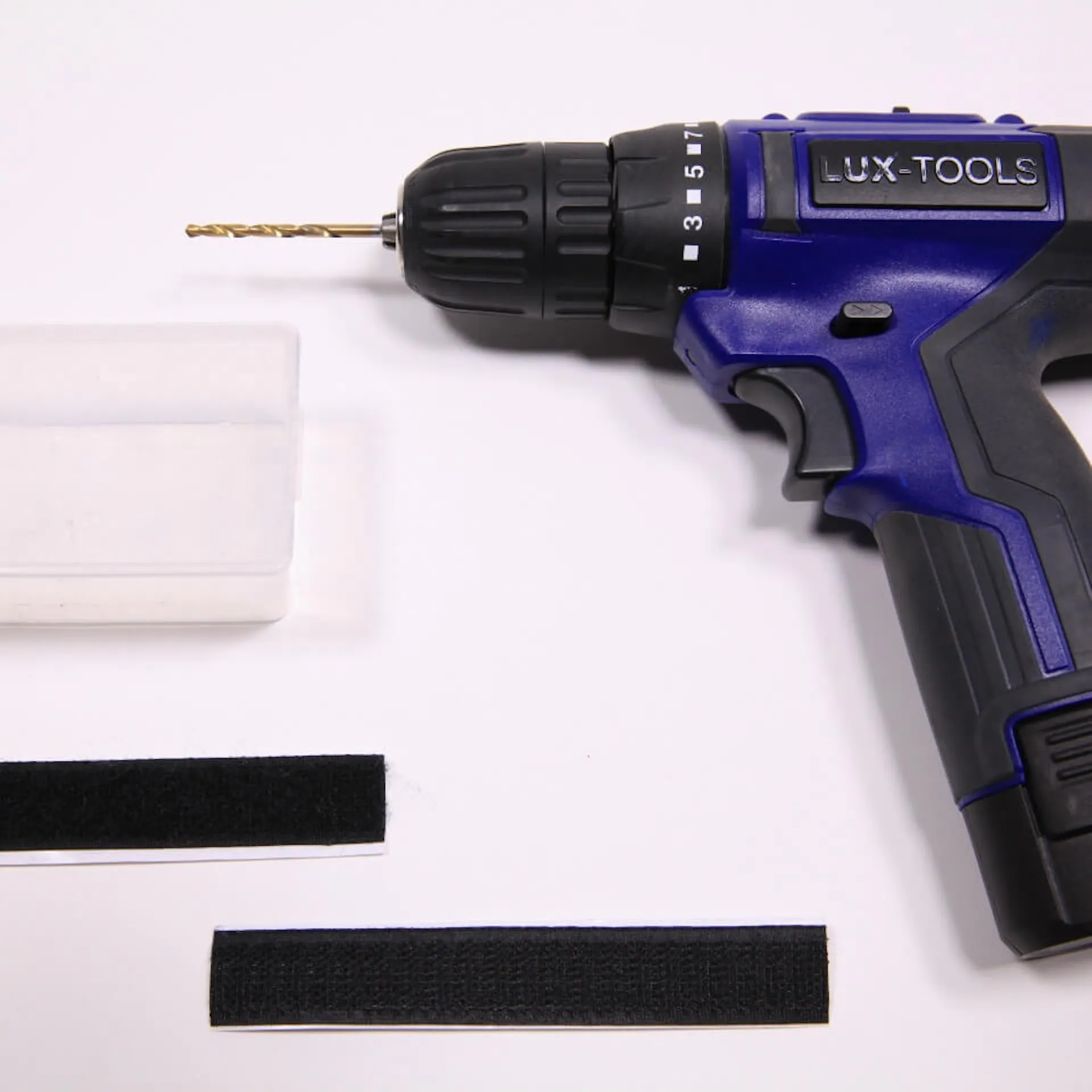

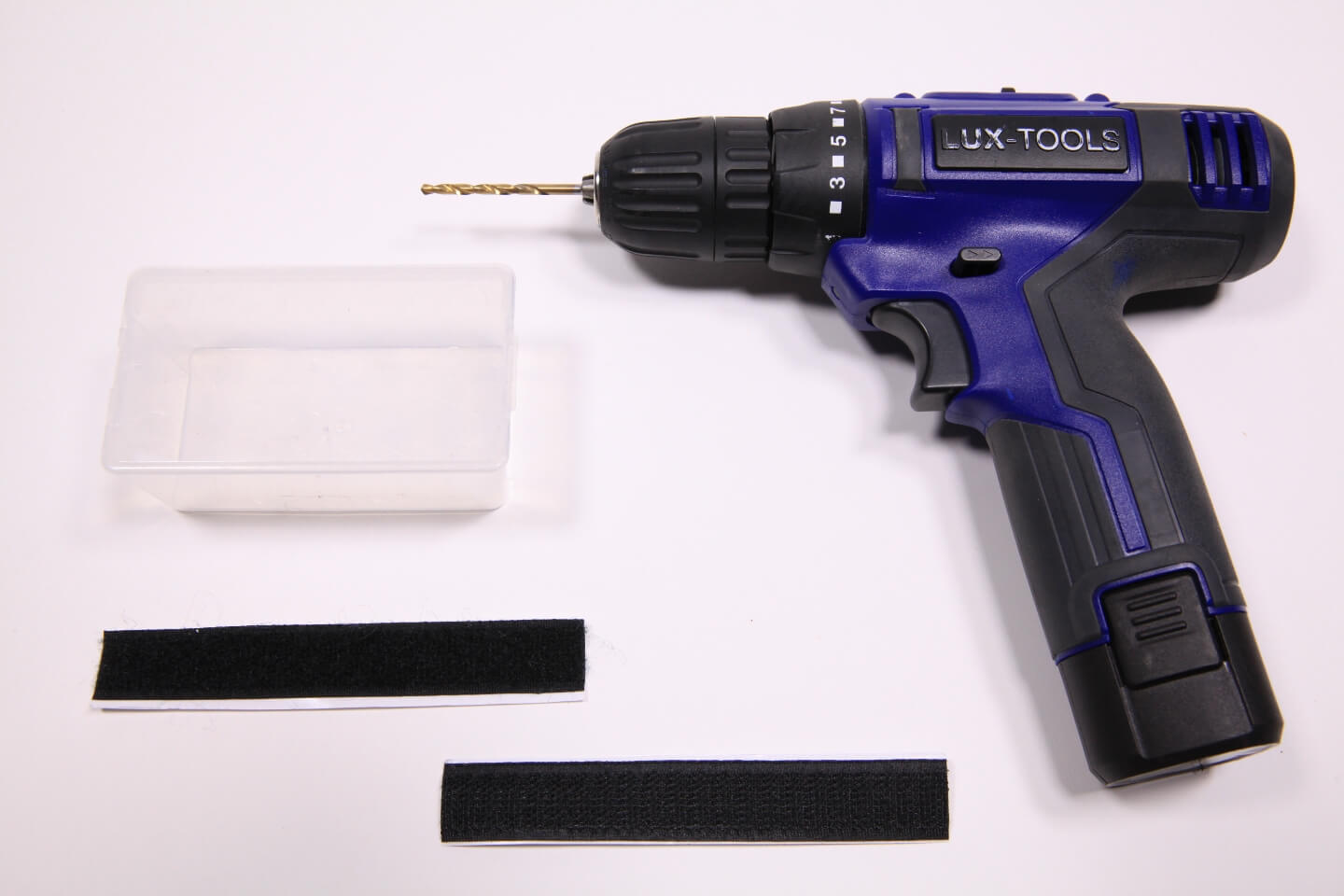

Damit du das USB Ladegerät sicher auf dem Fahrrad transportieren kannst, baust du dir ein Gehäuse. Verwende dafür die kleine Box mit Deckel. Klebe einen Klettstreifen an die Unterseite des Gehäuses. Das Gegenstück des Klettstreifens kommt an die Stelle des Fahrrads, an der du das Gerät später positionieren möchtest. Gut eignet sich dafür zum Beispiel der Gepäckträger.

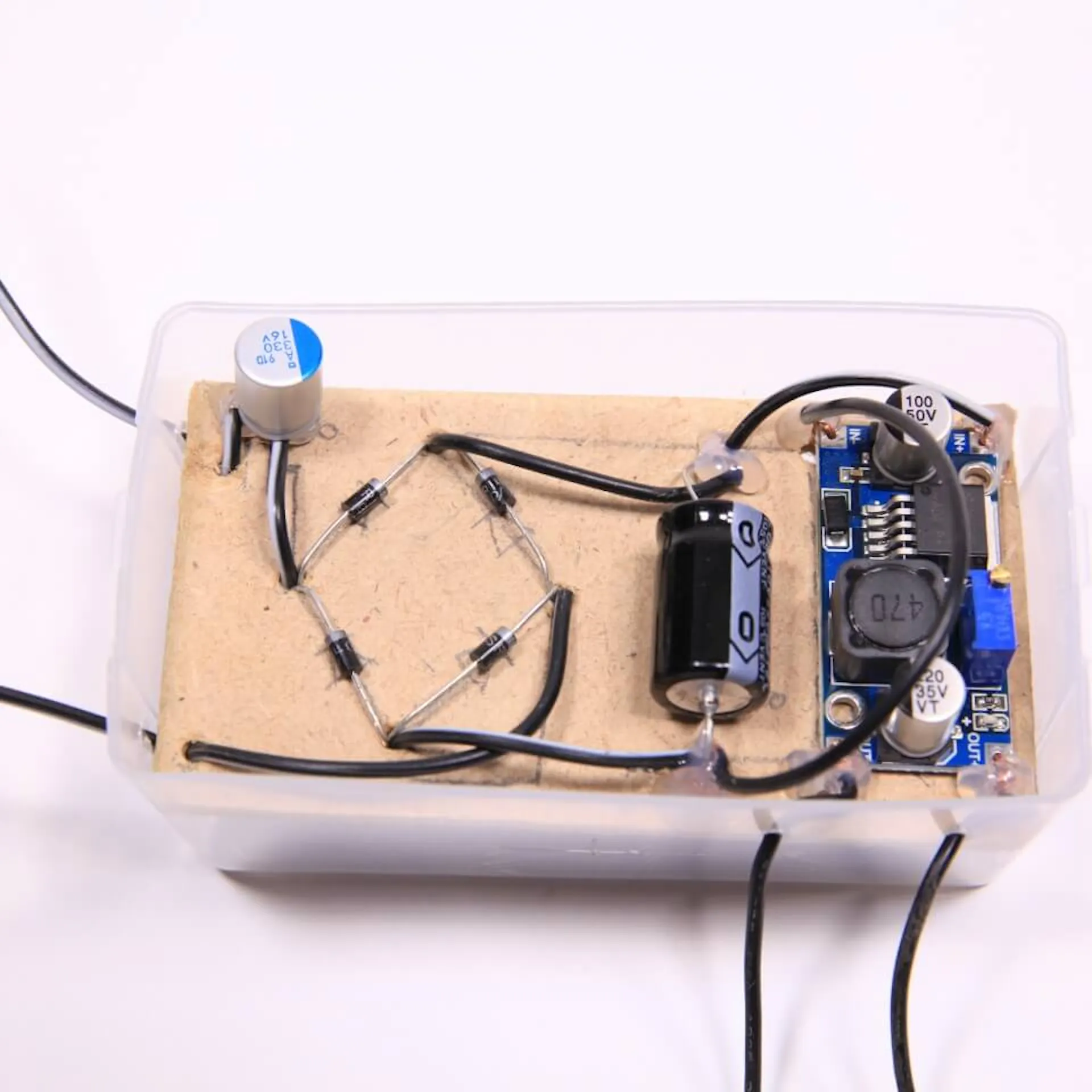

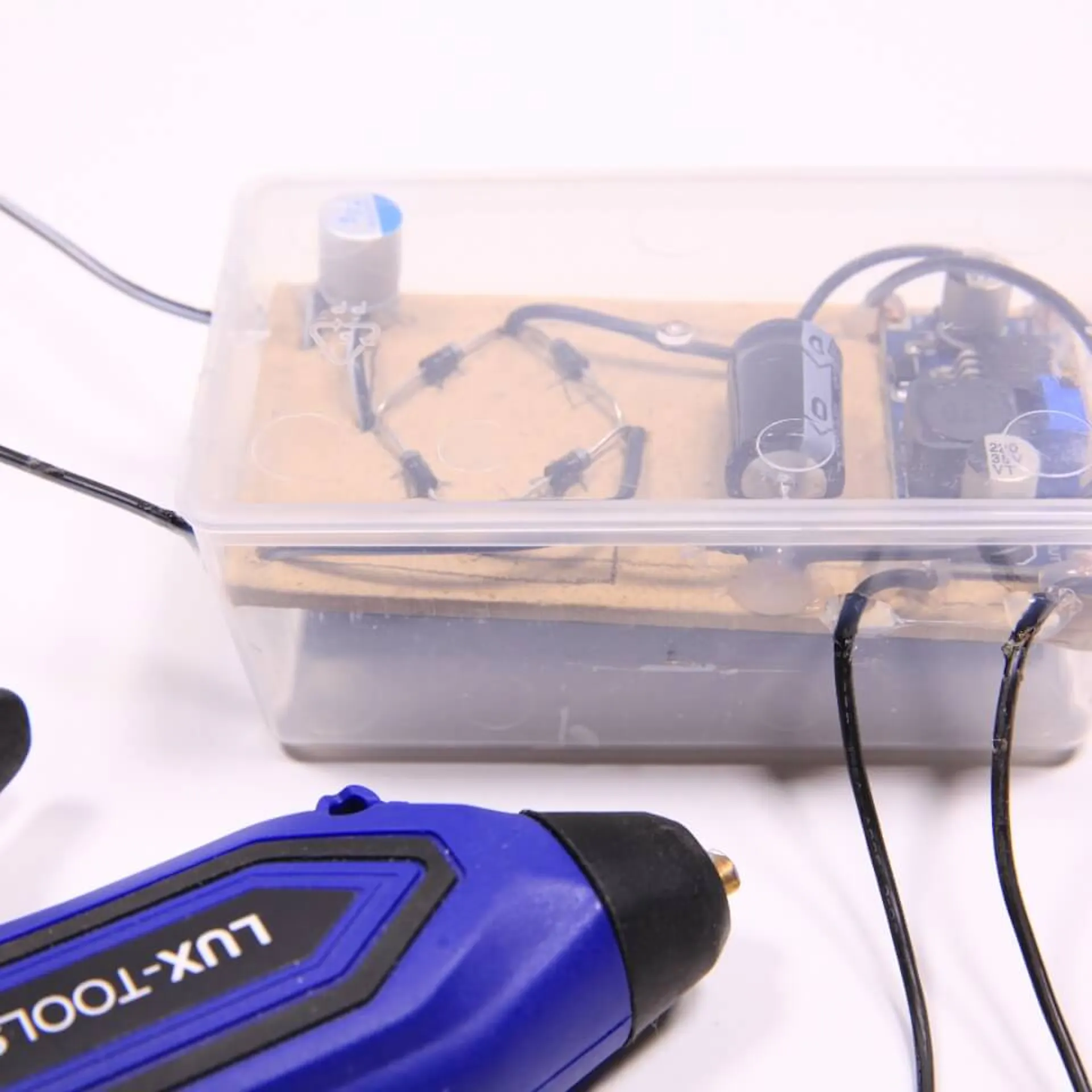

Stecke nun dein Bauteil in die Box. Markiere die Stellen, an denen die Kabel zum Dynamo und zum Smartphone aus dem Gehäuse rauskommen. Bohre an diesen Positionen kleine Ausgänge für die Kabel in die Box. Verwende dafür einen Akkuschrauber. Stecke nun die Kabel durch das Gehäuse und dichte die Ausgänge gut mit Heißkleber ab. So ist das Gerät vor Feuchtigkeit geschützt.

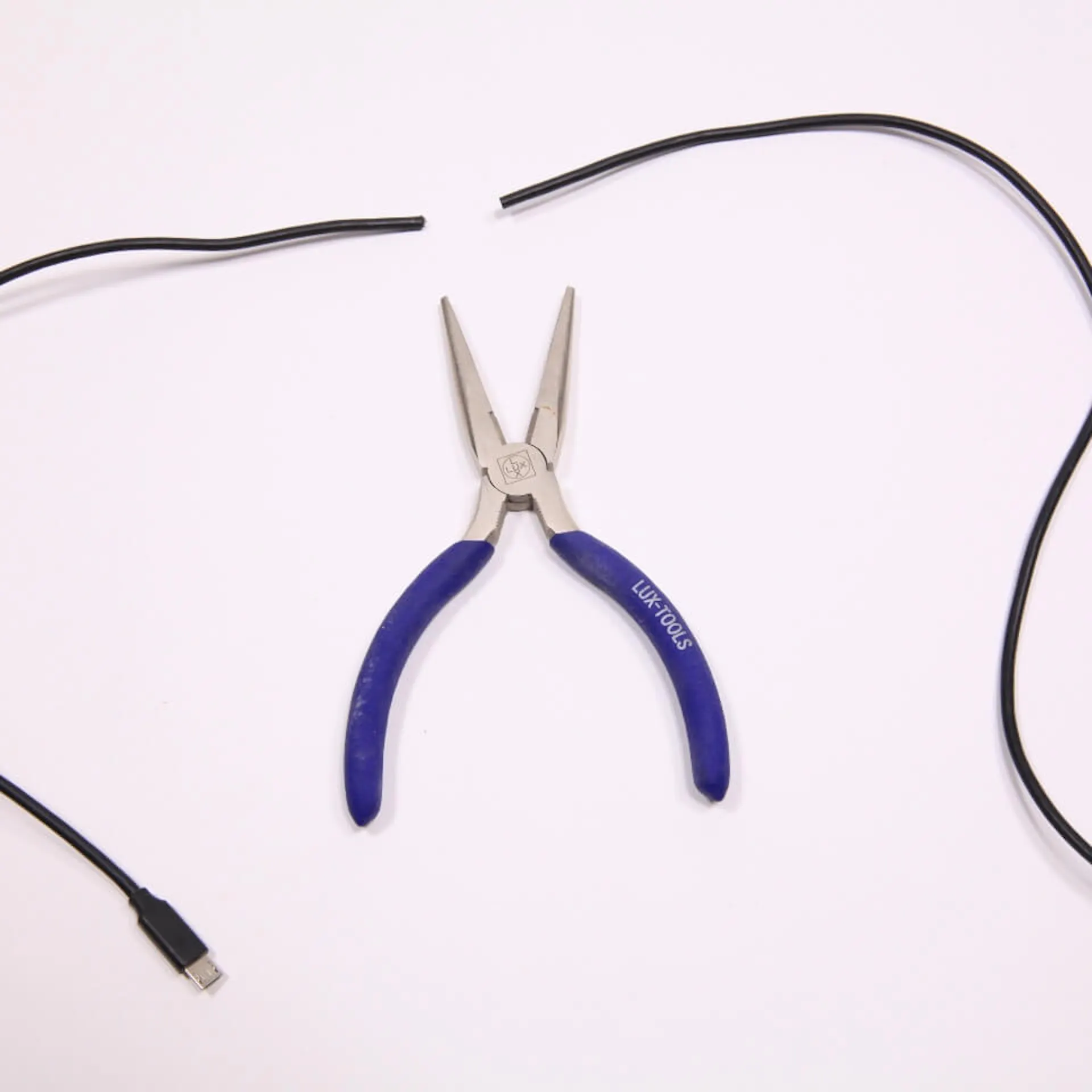

Durchschneide jetzt das USB-Kabel. Am einfachsten geht das mit einer Spitzzange. Du benötigst nur den Anschluss für dein Smartphone. Das größere Ende mit dem USB-A Stecker brauchst du nicht.

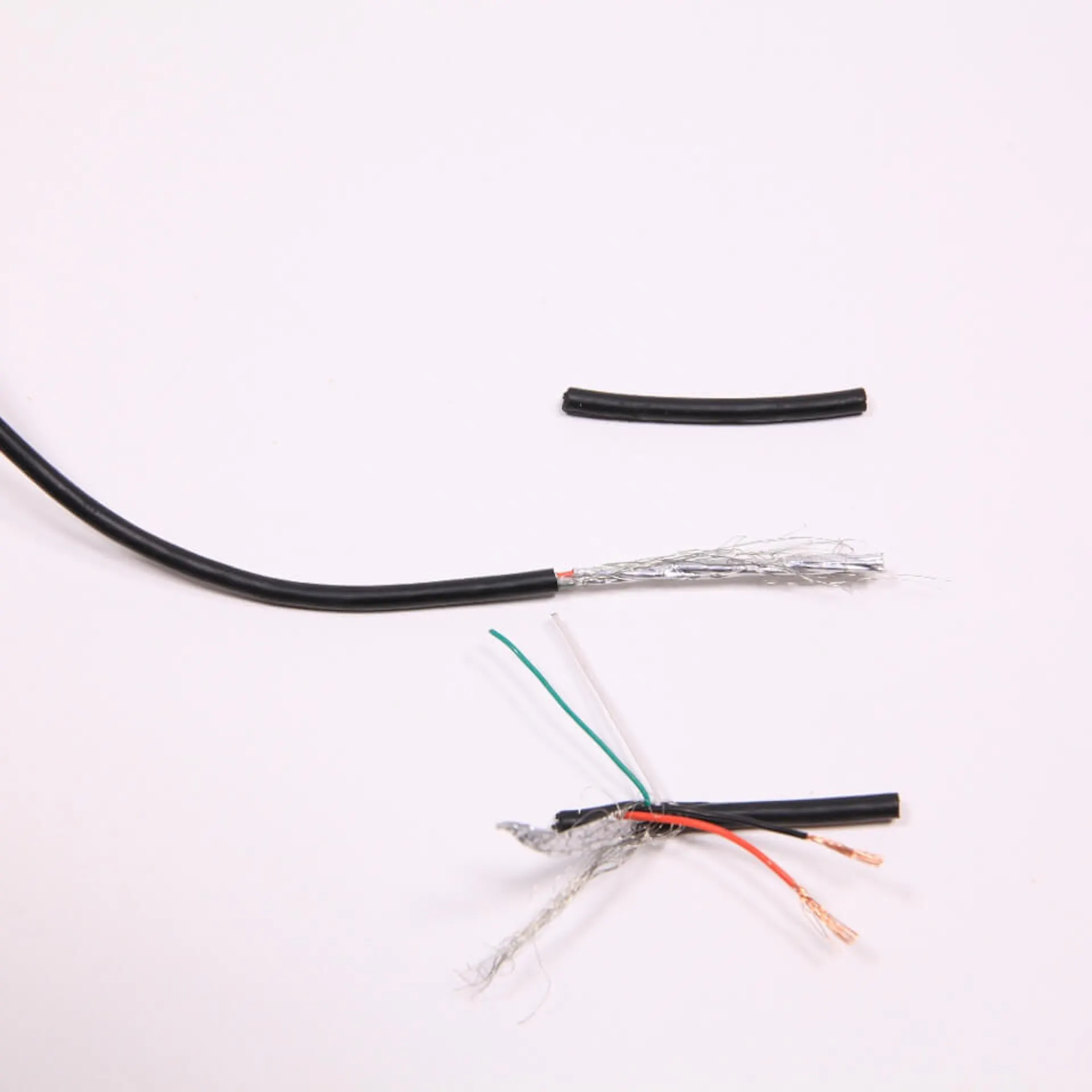

Isoliere die angeschnittene Seite des Kabels gut ab: Klappe die feineren Drähte zur Seite, bei den beiden dickeren Kabeln entferne ebenfalls die Isolierung. Die dünneren Kabel benötigst du nicht, sie können weggeschnitten werden.

Verbinde anschließend das USB-Kabel mit deinem Ladegerät. Das geht mit speziellen Verbindungsklemmen. Verbinde rot mit Out+ und schwarz mit Out-. Überprüfe zur Sicherheit noch einmal die Beschriftung auf deinem Step-Down-Modul.

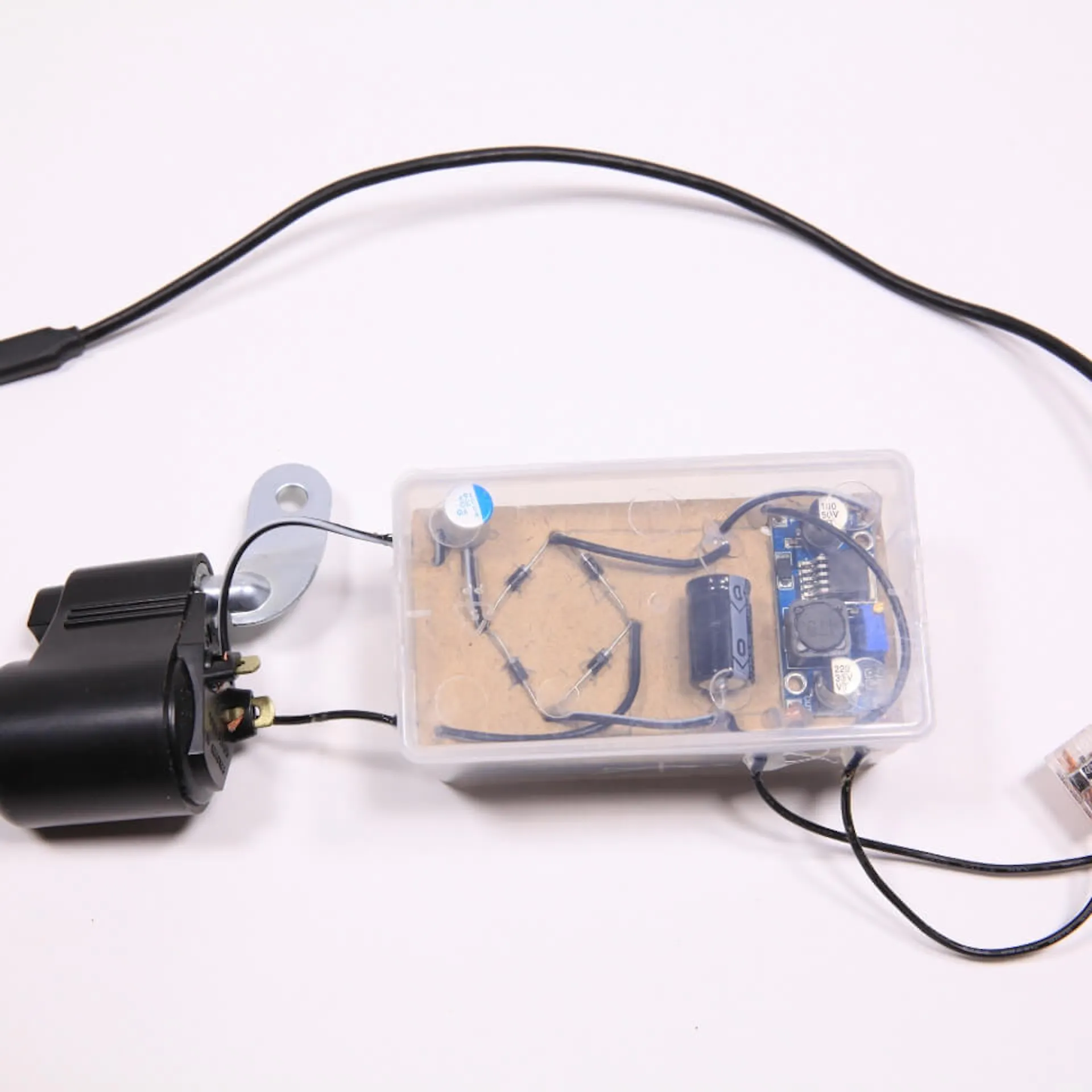

Zum Schluss befestigst du den Dynamo deines Fahrrads an dem Ladegerät. Das obere Kabel, das vom Kondensator abgeht, wird mit dem Plus-Pol des Dynamos verbunden. Das unterere Kabel verbindest du mit dem Minus-Pol.

Damit dein Smartphone bei der Fahrt sicheren, festen Halt hat, kannst du die Handyhülle auf der Box mithilfe von Klettband festkletten. Jetzt stecke dein Handy an das Ladegerät und trete kraftvoll in die Pedale. Fertig ist deine selbst gebaute Handyladestation für die nächste Fahrradtour!
