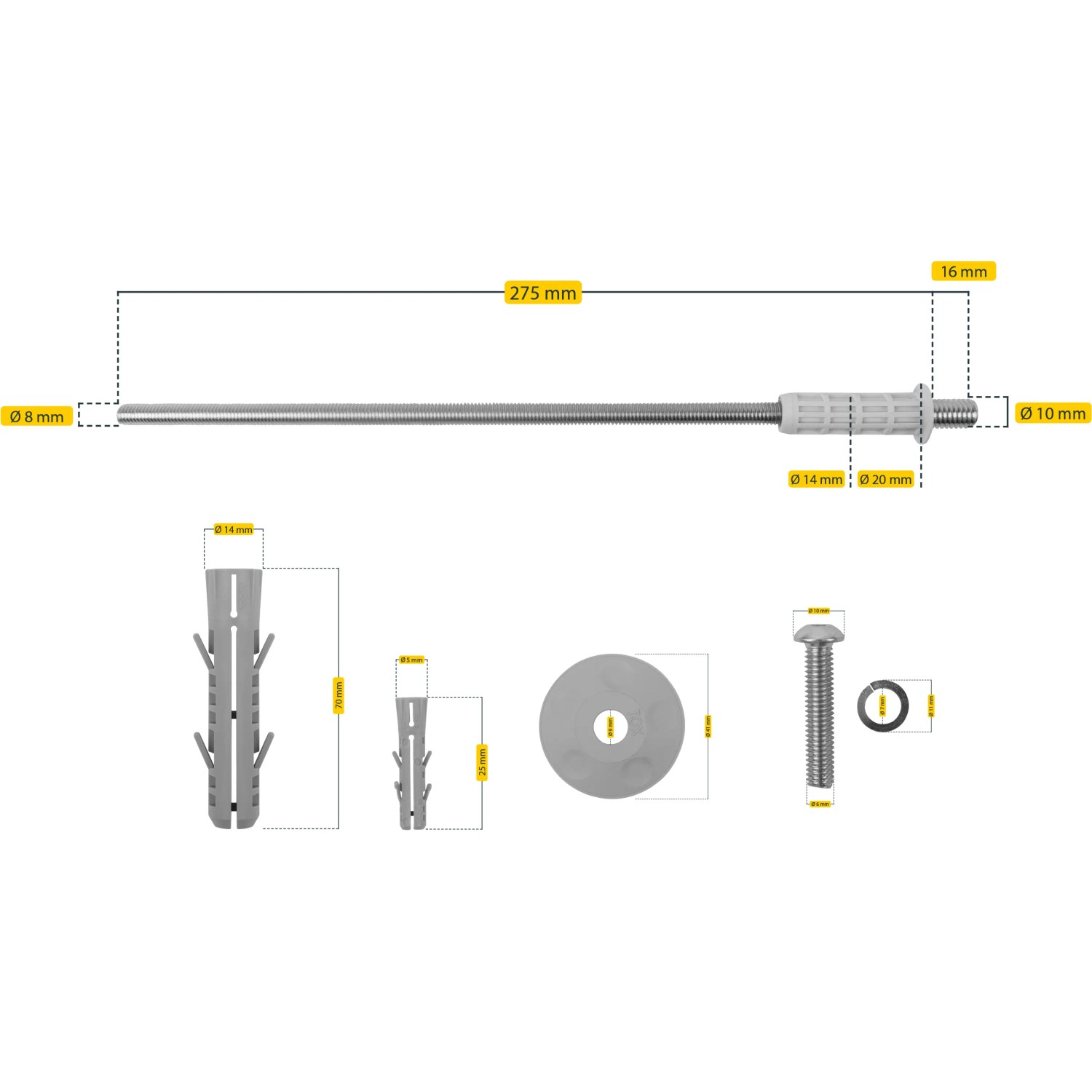

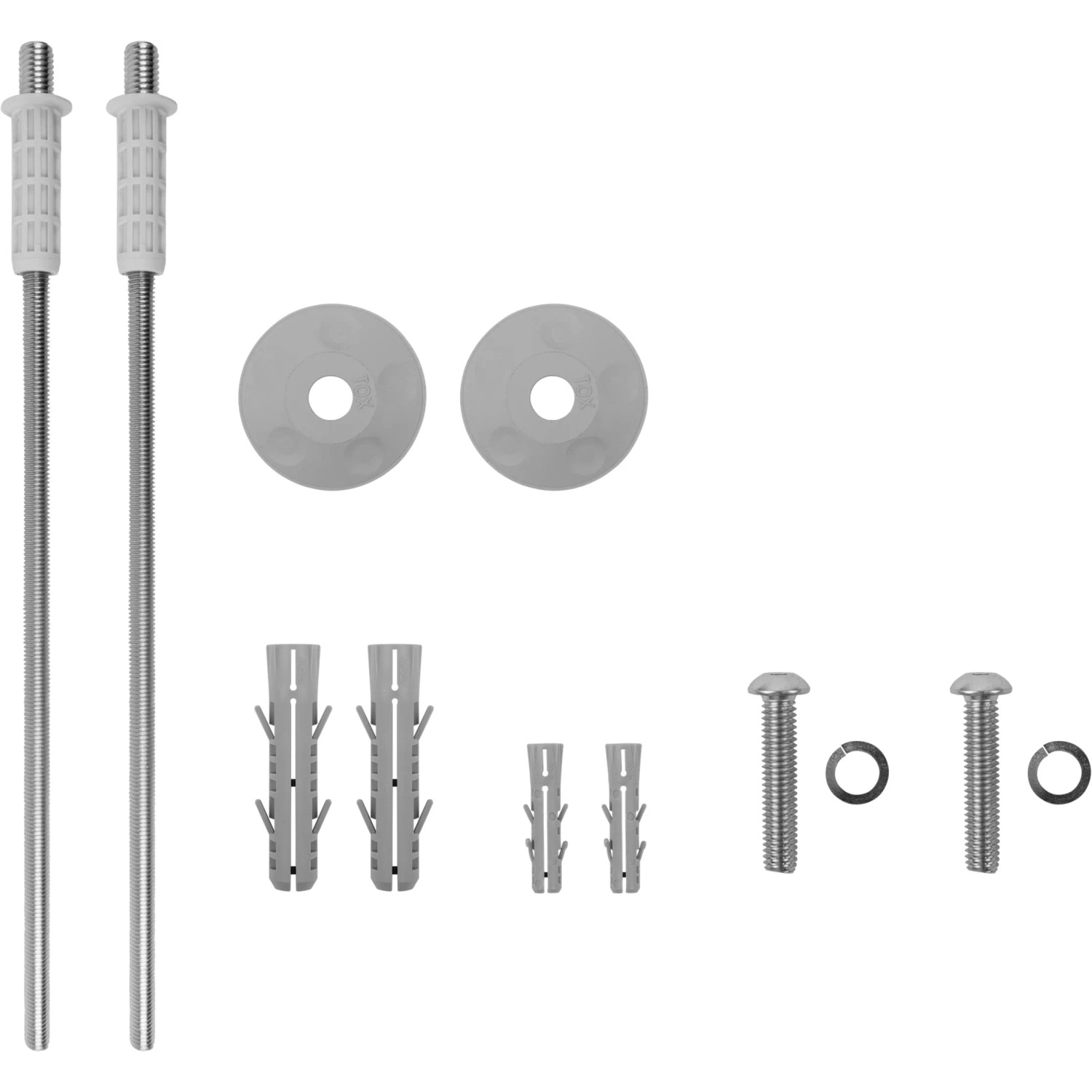

Schellenberg Abstandsmontagesystem für Dämmstärken von 50 - 200 mm 2 Stück

Mithilfe des Schellenberg Abstandsmontagesystems können Sie leichte bis mittelschwere Lasten an Fassaden mit weichen Dämmstoffen, wie z. B. Wärmedämmverbundsystemen (WDVS) befestigen. Die Abstandsmontage eignet sich für Dämmstoffe mit einer Stärke von 50 bis 200 mm sowie für nahezu alle Baustoffe. Eine Putzdicke von 5 mm ist für die Verwendung dieser Montageart Voraussetzung.

Mit variablen Anschlussmöglichkeiten bietet das Abstandsmontagesystem für jede Anbausituation die passende Lösung:

Option A
Bei der Montage-Option A können Sie das Anbauteil außen am Montage-Gewindestift mit der speziellen Kunststoffkappe befestigen.

Option B
Die Montage-Option B ist auf die Montage eines Schellenberg Raffstores Express abgestimmt. Dafür demontieren Sie zunächst den Montage-Gewindestift und montieren anschließend das Anbauteil mit einer Linsenkopfschraube sowie dem Federring direkt im ISO-Spacer.

Option C
Die Montage-Option C empfehlen wir für die Befestigung von Schellenberg Vorbaurolläden. Hier demontieren Sie den Montage-Gewindestift und schlagen den Spreizdübel mit Ø5 x 25 mm in den ISO-Spacer ein. Das Anbauteil wird dann mit passenden Schrauben mit Ø3 bis 5 mm im ISO-Spacer befestigt. Die passenden Schrauben für die Montage-Option C befinden sich im Lieferumfang des Schellenberg Vorbaurolladens.

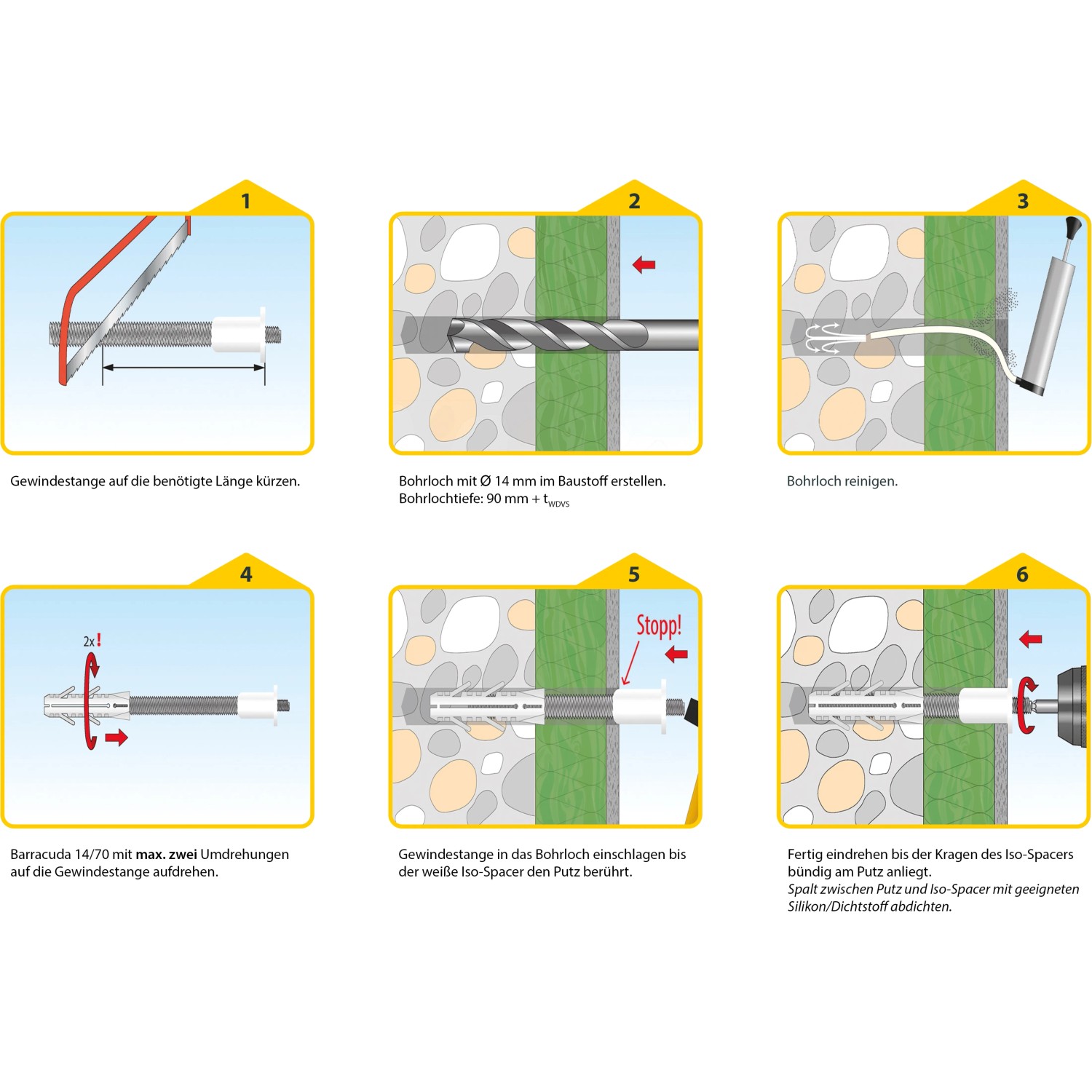

Insgesamt verhindert das Abstandsmontagesystem eine Druckbelastung auf der Fassade sowie das Entstehen von Wärmebrücken. Der schlanke Dübelkopf sorgt für eine unsichtbare Befestigung an der Fassade. Die Gewindestange ist bei Bedarf kürzbar, um an die Dämmungsstärke angepasst werden zu können. Vor der Montage sollte die Dämmungsart, die maximale Querlast, der Bauuntergrund und die maximale Zuglast beachtet werden.

Dämmungsart und max. Querlast
EPS 20: 15 kg
XPS 20: 15 kg
PUR: 15 kg
Holzfaserdämmplatten: 15 kg

Bauuntergrund und max. Zuglast
Beton: 100 kg
(Hoch-)Lochziegel: 20 kg
Hohlblockstein: 20 kg
Porenbeton: 40 kg
Vollstein: 50 kg
Gipskarton: 10 kg

Weitere Informationen können Sie dem Produktdatenblatt entnehmen.
