STAHLWERK Variabler Anschlag Befestigungslösung für Schweißtische D22 Lochsystem

STAHLWERK Universal-Anschlag für Schweißtische mit D 22 Lochsystem

Eigenschaften

- Der universelle Anschlag ist kompatibel mit Schweißtischen oder Lochplatten mit einem Lochdurchmesser von 22 mm.
- Geeignet für Industrie, Handwerk und DIY kann der Universal-Anschlag vielseitig genutzt werden, ist hoch belastbar und extrem verschleißfest.
- Die Positionierungshilfe besteht aus einer Gewindeplatte, die per Magnet unter der Lochplatte haftet. Auf der Tischoberseite wird die variable Schiene mit der integrierten Innensechskant-Schraube an der Gewindeplatte befestigt. Eine Vertiefung am Ende der Schiene nimmt Bolzen aus dem D 22 Programm auf.
- Kombinieren Sie den Anschlag mit unseren modularen Anschlagbolzen zu einer vielseitigen Befestigungslösung.
- Präzisionsfräsung aus Vollmaterial

Technische Daten

- Abmessungen Gewindeplatte (L x B x H): 140 x 39 x 13 mm
- Abmessungen variable Schiene (L x B x H): 175 x 30 x 15 mm
- Gewicht Gewindeplatte ca.: 190 g
- Gewicht variable Schiene ca.: 290 g
- Durchmesser Vertiefung für Zentrierbolzen: 22 mm

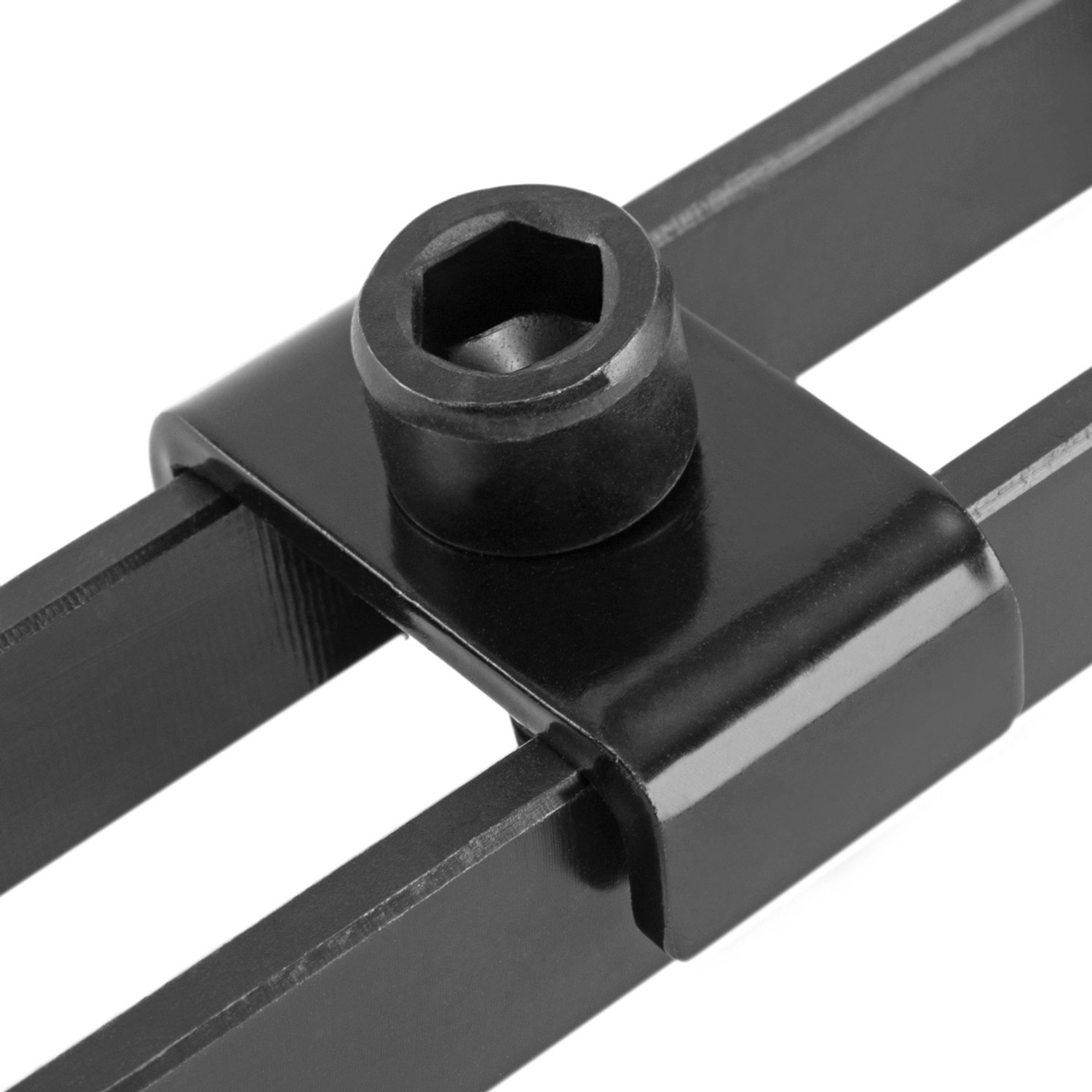

- Halteklammer: M10-Innensechskant
- Material: Stahl brüniert

Lieferumfang

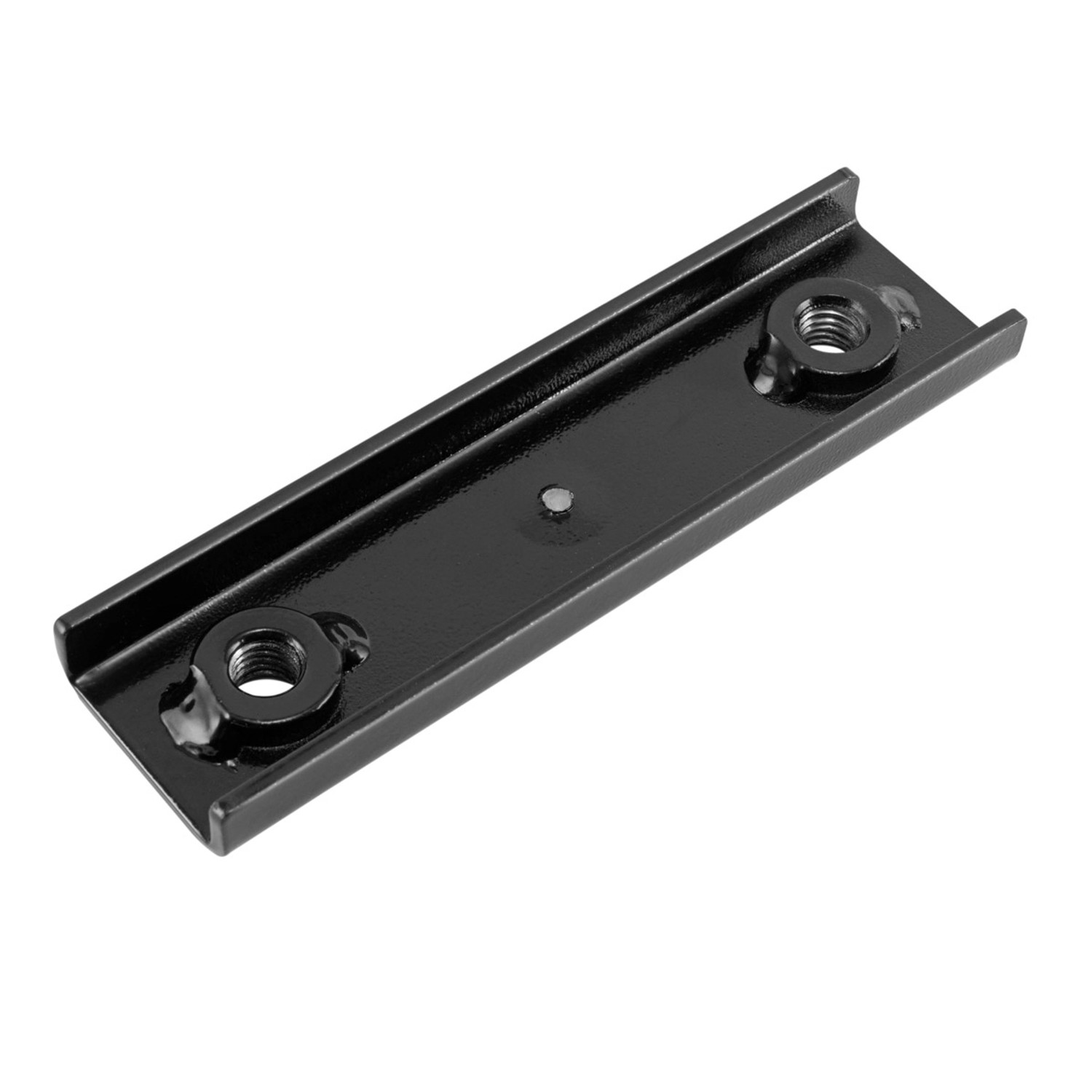

- 1 x Gewindeplatte mit Magnet für das D 22 Lochsystem

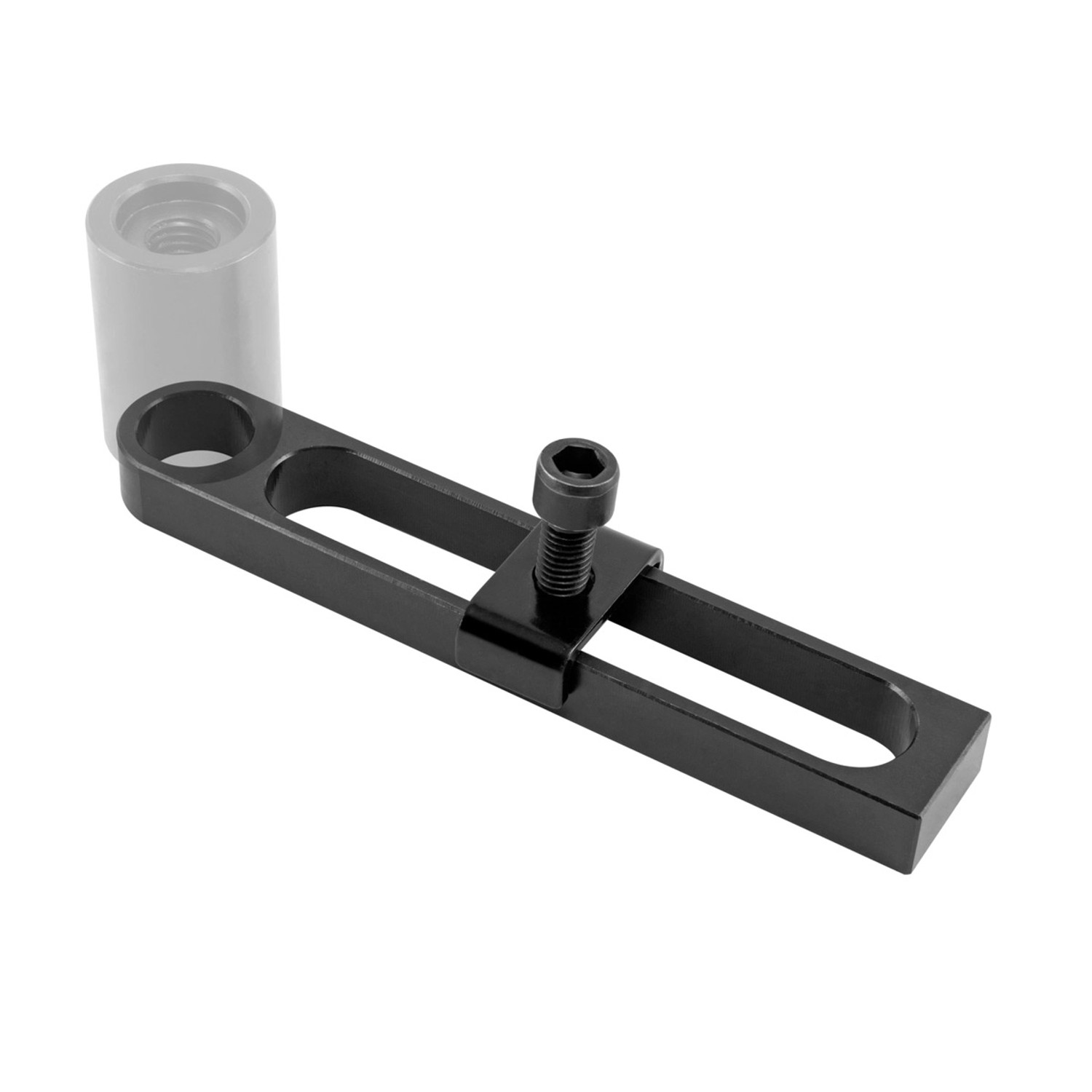

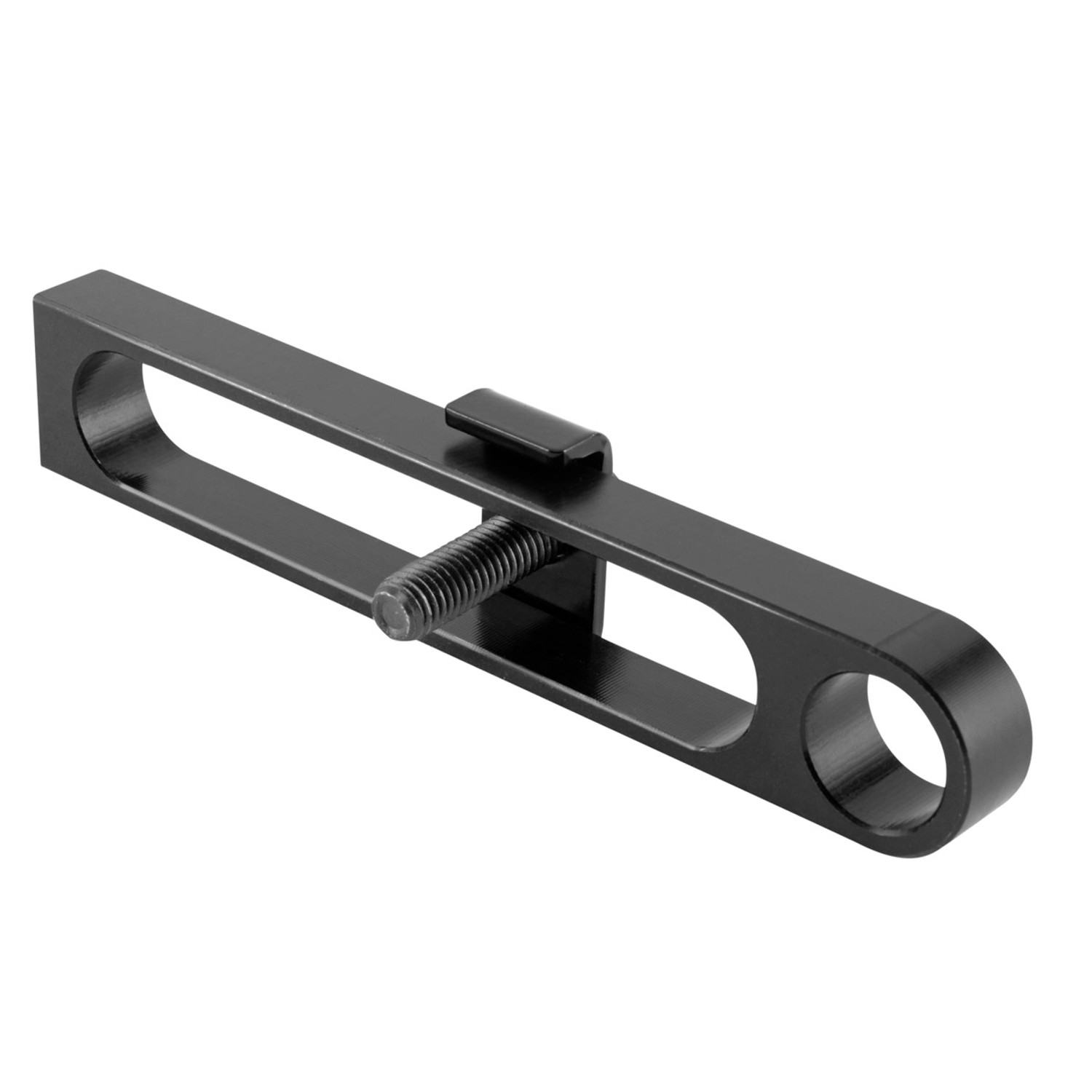

- 1 x Variable Schiene mit Vertiefung für Anschlagbolzen im D 22 Lochsystem und Halteklammer mit M10-Innensechskant
