TÜV Rheinland zertifizierte PV Kabel für eine sichere Energieversorgung
Solar Kabel für die Verlegung in trockenen und feuchten Räumen, unter der Erde und auch im Freien unter direkter Sonneneinstrahlung
Stromleitungskabel mit hochwertige Brandschutzklasse Cca (s1a d1 a1)

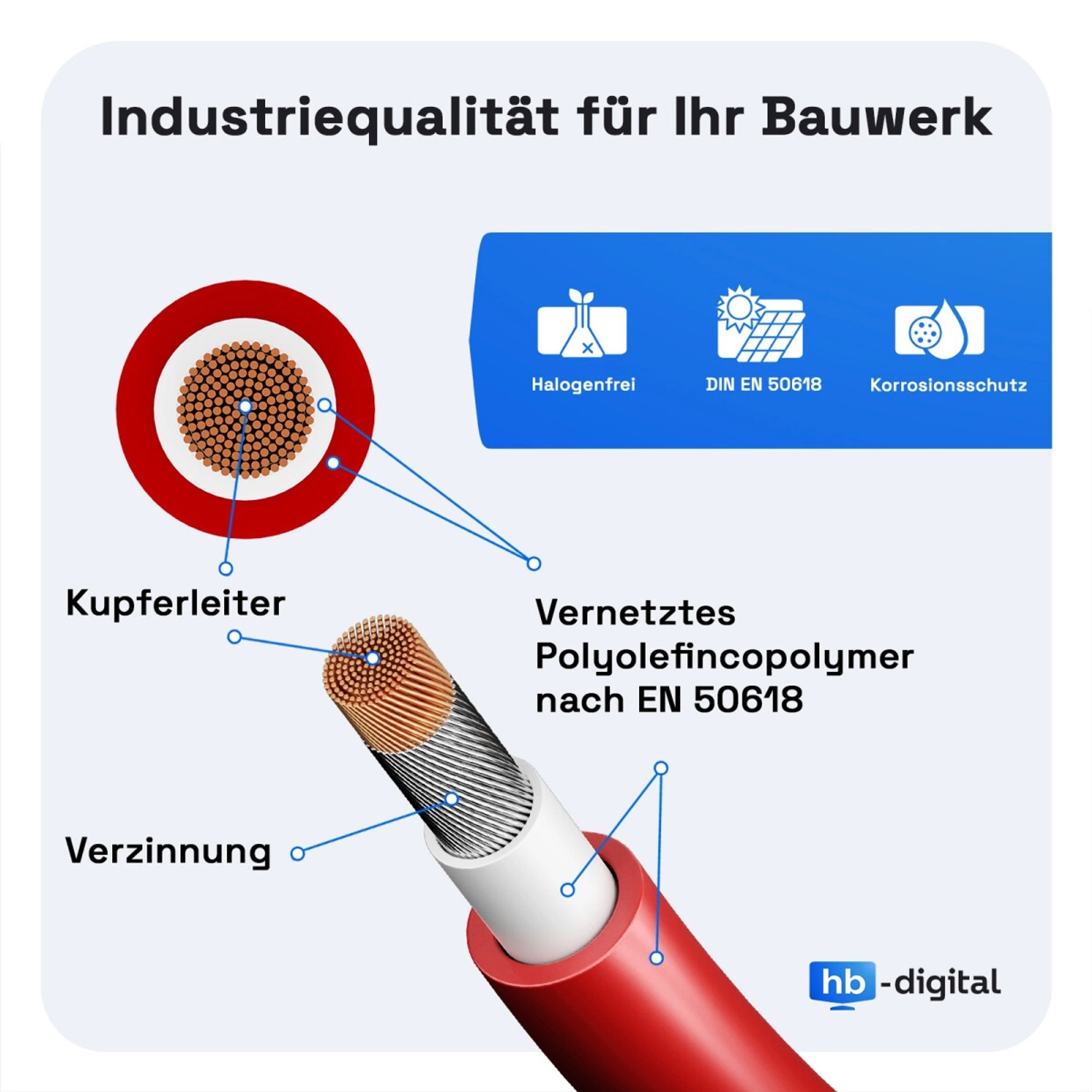

H1Z2Z2-K Kabel Typ mit verzinntem Kupferleiter, Ø 5,60mm (±0,2 mm) Außendurchmesser und 3,09kg/100m Kupfergehalt
Witterungsbeständig gegen UV- und mechanische und klimatische Belastungen
Technische Daten:
Außen Ø: 5.60 mm (±0.2 mm)
CU Gewicht kg/100m: 3.09 kg
Leiter Werkstoff: Kupfer, verzinnt
Kabeltyp: H1Z2Z2-K
Leiterklasse: Klasse 5
Aderisolationswerkstoff: XLPE
Außenmantelwerkstoff: XLPE
Mantelfarbe: rot und schwarz
Nennspannung U [V]: DC 1500V
Nennspannung Uo min/max [V]: AC 600V/1000V
Max. Zulässige Betriebsspannung [V]: DC 1800V
Prüfspannung [V]: AC 6,5kV 50Hz (5min)
Min. Isolationswiderstand AT 20°C: 579 MΩ-km
Min. Isolationswiderstand AT 90°C: 0.579 MΩ-km
Max. Leitewidersand bei 20°C: 5.09 MΩ/km
Biegeradius [xØ]: 6 x Ø
Betriebstemp. fest min/max [C]: -40 °C bis +90°C
Temperatur am Leiter : max. 120 °C
Kurzschlusstemperatur: 250 °C 5s
Umgebungstemperatur:60 °C
Elektrische Leistung:
Dehnung der Isolierung/des Mantels: 125%↑ nach EN 60811-1-1
Zugfestigkeit der Isolierung/des Mantels: 8.0Mp↑ nach EN 60811-1-1
Schrumpfungsbeständigkeit: ≤2% nach EN 60811-503
Säure- und Laugenbeständigkeit: EN 60811-2-1
Ozonbeständig: EN50396-8.1.3
UV-beständig: EN 50289-4-17
Schlagfestigkeit bei niedriger Temperatur (-40℃,5h): EN 60811-1-4
Brandverhalten: IEC60332-1-2
Cland Br Gehalt: EN 50618
Prüfung der thermischen Beständigkeit: EN60216-1,EN60216-2, TI120
