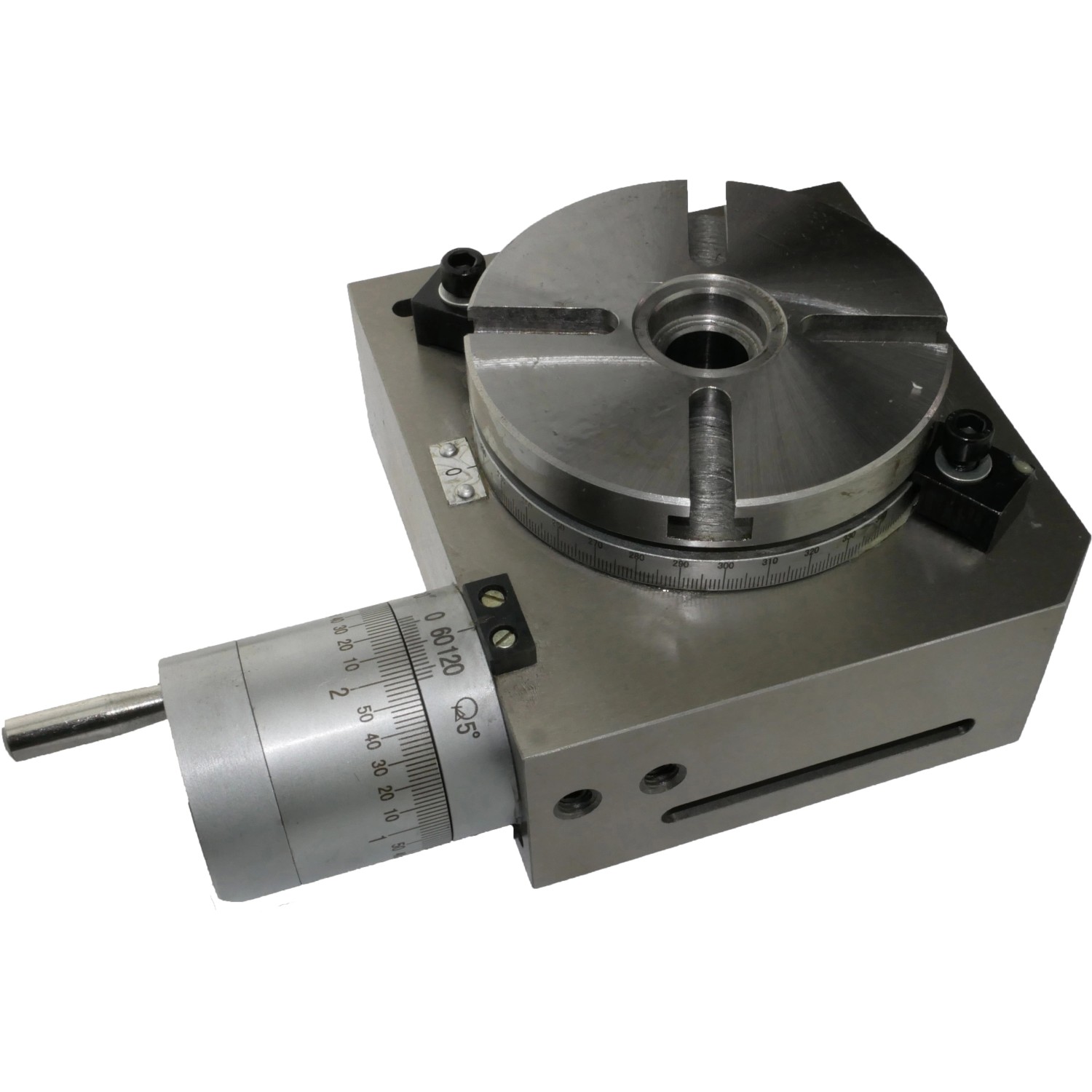

Rotwerk Teilapparat T 100 für Rundtisch
Art. Nr: 4110375
1/6
UVP 349,00 €
319,99
€*
inkl. 19 % MwSt.
Lieferung nach Hause
Paket, ca. 11 Tage Lieferzeit
Versandkostenfrei
Verkäufer:
Reservieren & Abholen
Im OBI Markt

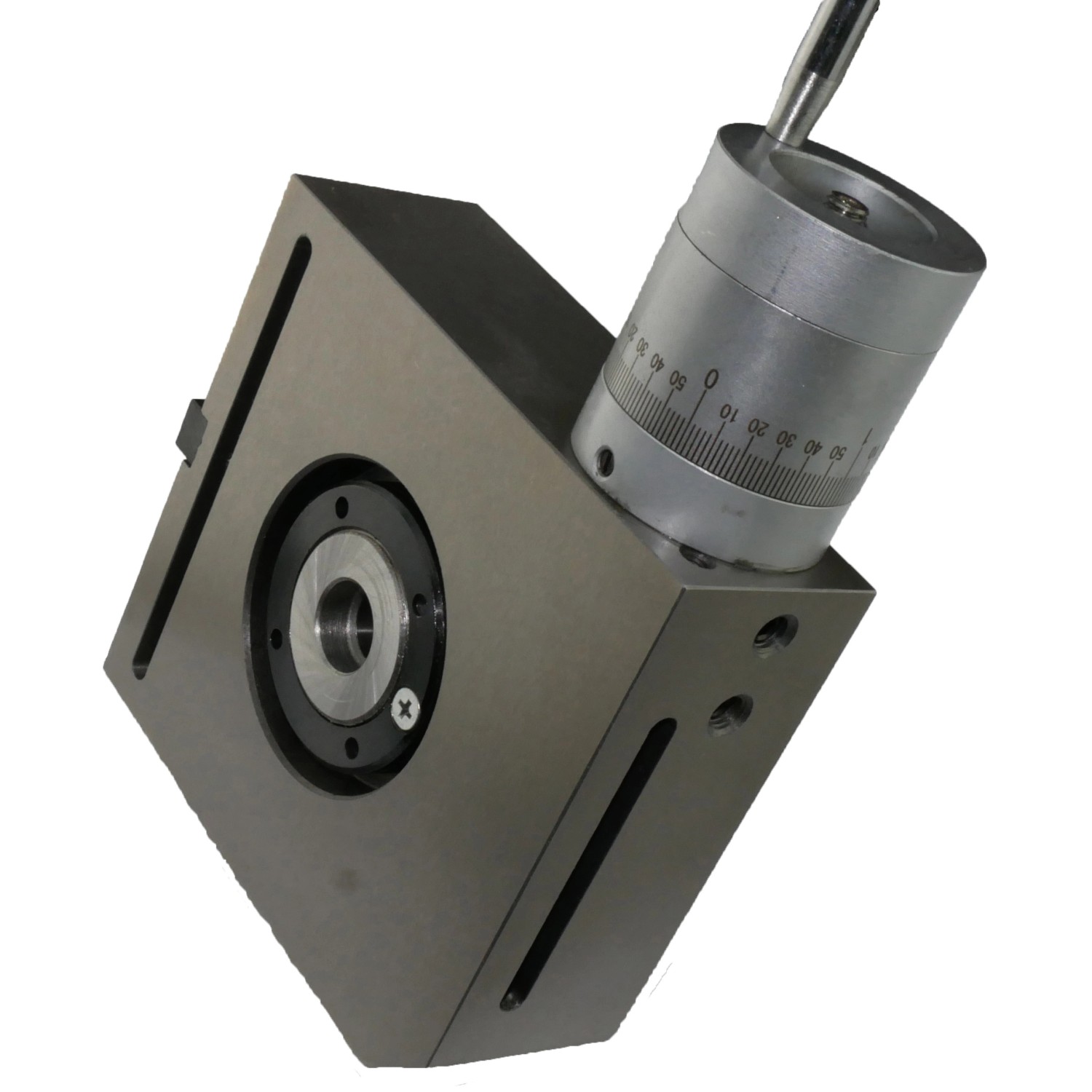

Direkt-Teilapparat zur vertikalen und horizontalen Montage
Zum Fräsen von Kreisen, Kreisnuten, Zahnrädern, Keilwellen Wendelnuten etc.

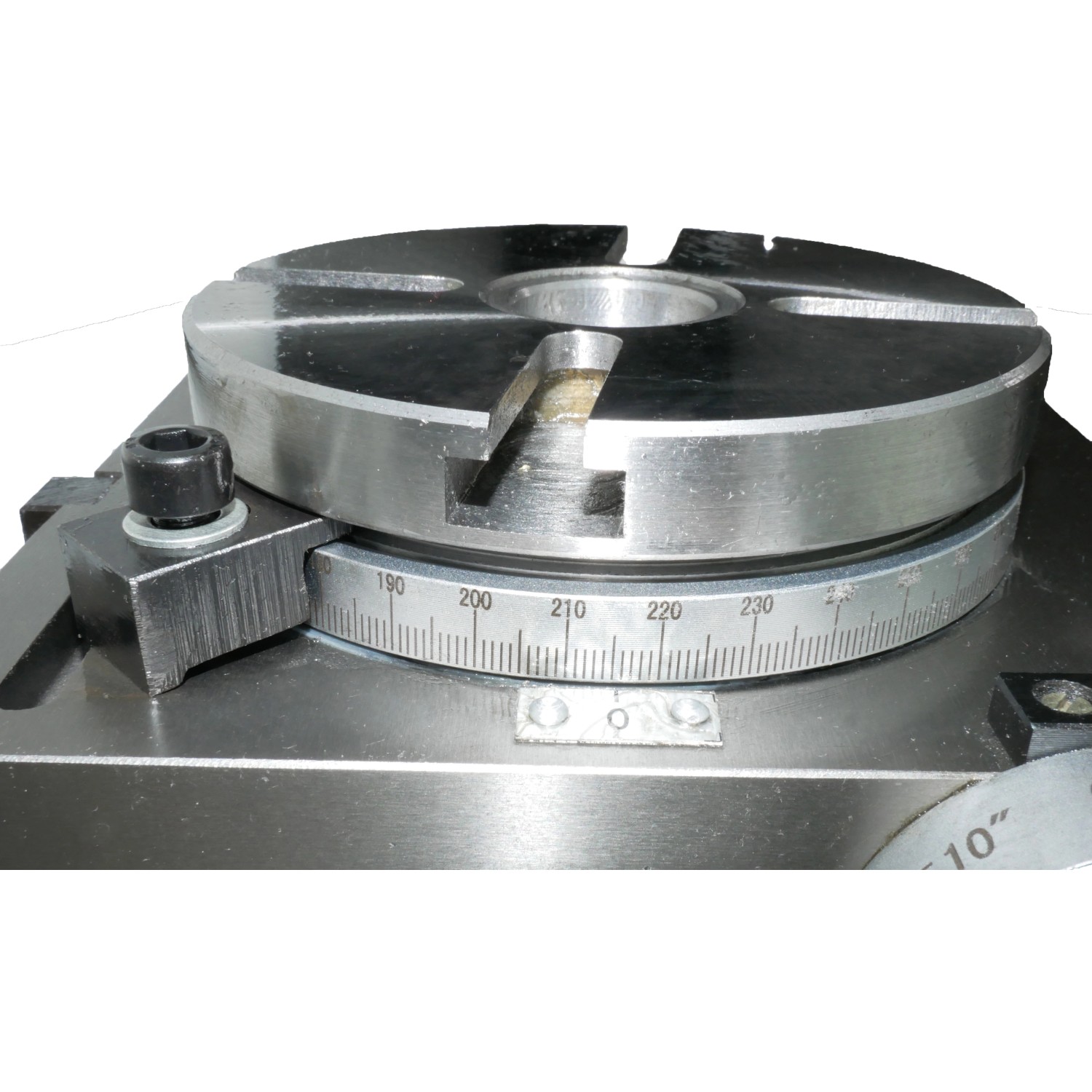

Rundtisch 10 cm Durchmesser mit 8 mm T-Nuten
Übersetzungsverhältnis 1:72
Der Rotwerk Teilapparat T 100 wird eingesetzt, wenn am Werkstück verteilte An- oder Ausfräsungen angebracht werden müssen wie z.B. Fräsen von Kreisen, Kreisnuten, Zahnrädern, Keilwellen Wendelnuten etc. Mit Hilfe des Lochscheibensatzes ( OBI Art. Nr. 8880676 ) kann der Teilapparat auch zum indirekten Teilen eingesetzt werden. Ein 8 cm Backenfutter kann mittels eines Adapterflansches auf den Rundtisch aufgespannt werden. Er ist für die Rotwerk Fräsmaschine EFM 200 DS/BL, andere Maschinen ab einem Maschinentisch von 10 cm Breite und zur vertikalen und horizontalen Montage geeignet.

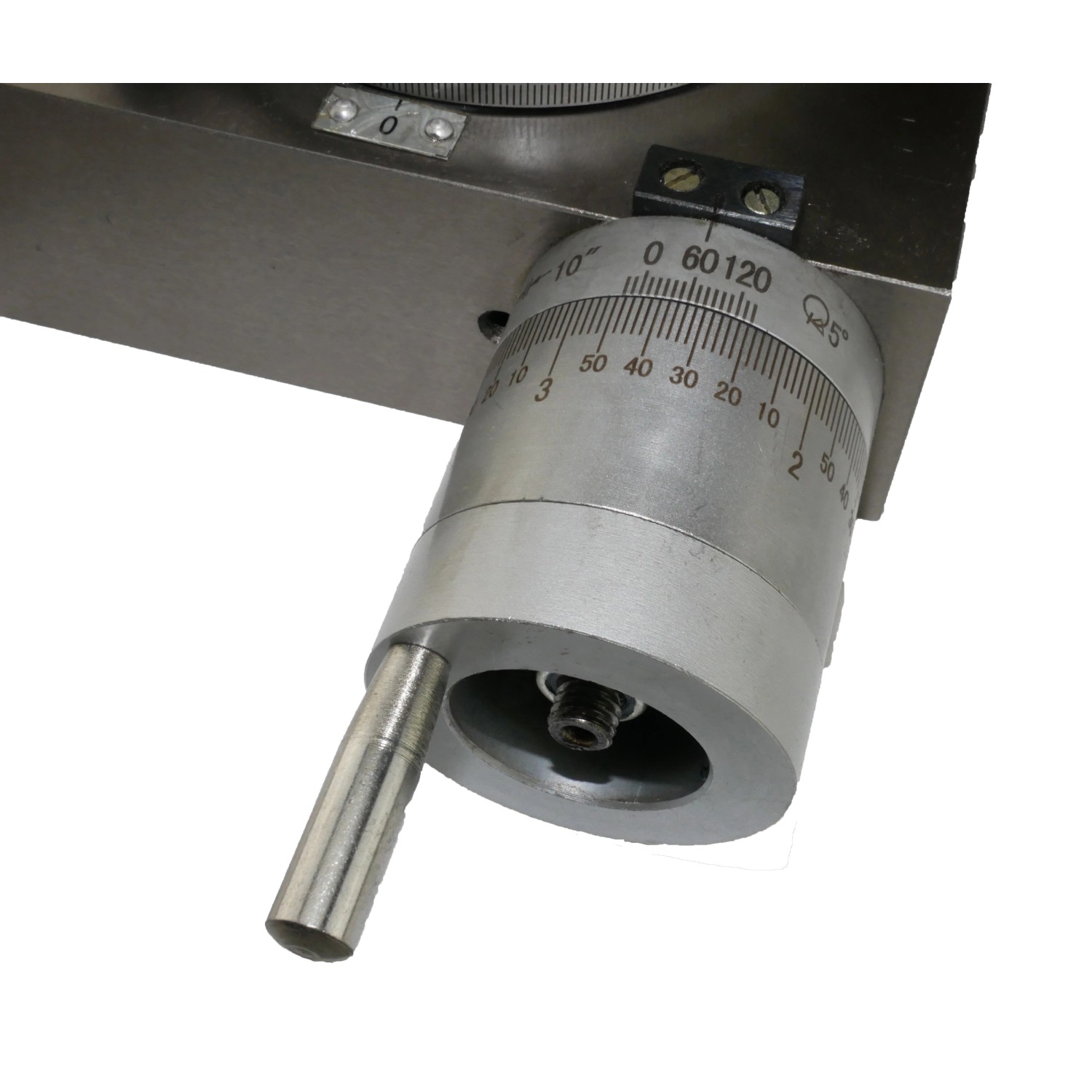

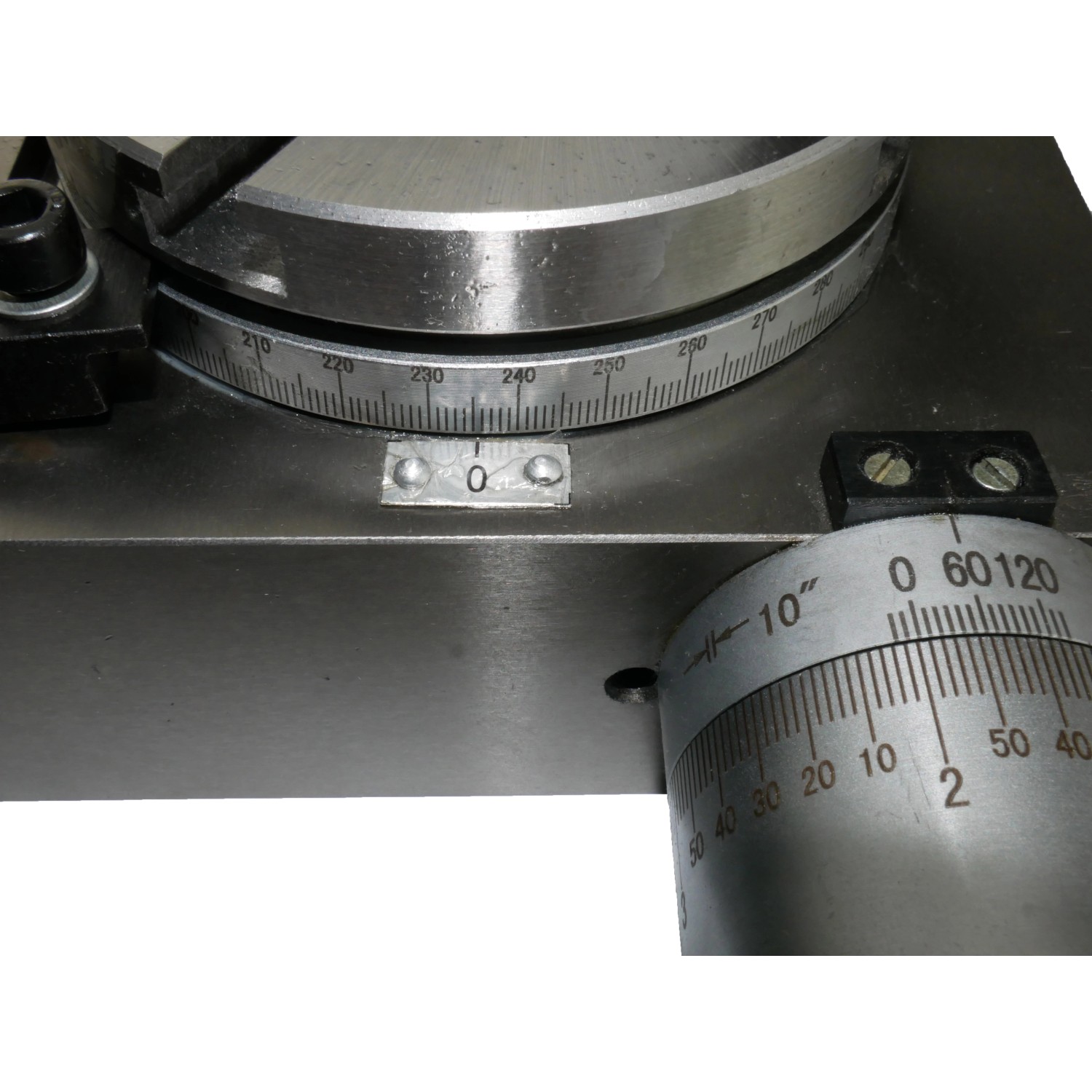

Technische Daten: Durchmesser: 10 cm Übersetzungsverhältnis: 1:72 Modul des Schneckentriebes: 1 mit Direktteilung 360° 1° Teilung: 2" je Teilstrich Teilung mit Nonius: 10" Zentrische Mittenbohrung mit MK2 (zur Aufnahme von Kegeldorn oder Spitze) Spitzenhöhe: 68 mm (Zentrum bei vertikaler Montage) Höhe bei horizontaler Montage: 73 mm Rundtisch Ø 10 cm mit 8 mm T-Nuten Nutensteine für vertikale Montage: 12 mm x 10 mm
